ผลการสำรวจ ERT ด้วย Terrameter LS 2 ทางหลวงชนบท จ.นครนายกERT Survey Results with Terrameter LS 2 Rural Highway — Nakhon Nayok Province
✓ กรมทรัพยากรธรณีDept. of Mineral ResourcesABEM Terrameter LS 2
บทความนี้นำเสนอผลการสำรวจหาค่าสภาพต้านทานไฟฟ้าใต้ดิน (ERT) แบบ 2 มิติ จากโปรเจกต์การส่งมอบชุดเครื่องมือ ABEM Terrameter LS 2 แก่กรมทรัพยากรธรณี ในพื้นที่ทางหลวงชนบท ต.ท่าเรือ อ.ปากพลี จ.นครนายก ซึ่งเป็นความร่วมมือระหว่าง Asia Testing Equipment และ Guideline GeoThis article presents 2D ERT (Electrical Resistivity Tomography) survey results from the ABEM Terrameter LS 2 delivery project to the Department of Mineral Resources, conducted along a rural highway in Tha Ruea, Pak Phli, Nakhon Nayok — a collaboration between Asia Testing Equipment and Guideline Geo.
ระยะเวลาเก็บข้อมูลData collection time~40 นาที/แนวสำรวจ~40 min per profile

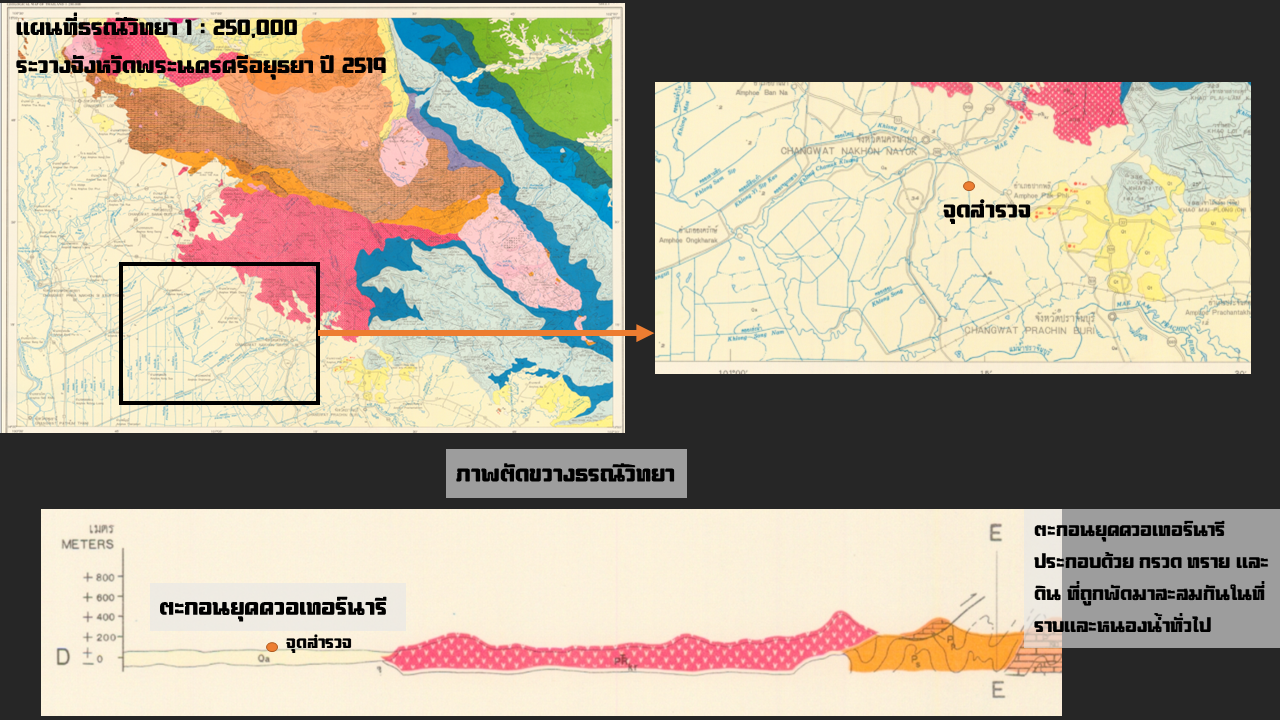

พื้นที่สำรวจLocationต.ท่าเรือ อ.ปากพลี จ.นครนายกTha Ruea, Pak Phli, Nakhon Nayok
ขั้นตอนการสำรวจSurvey Procedure
การฝึกอบรมประกอบด้วยทั้งภาคทฤษฎีและปฏิบัติ โดยภาคปฏิบัติใช้เครื่อง Terrameter LS 2 สำรวจเก็บข้อมูล ERT แบบ 1, 2 และ 3 มิติ ในที่นี้ขอนำเสนอตัวอย่างการสำรวจแบบ 2 มิติTraining covered both theoretical and practical components. Practical sessions used the Terrameter LS 2 to collect 1D, 2D, and 3D ERT data. This article focuses on the 2D survey results.

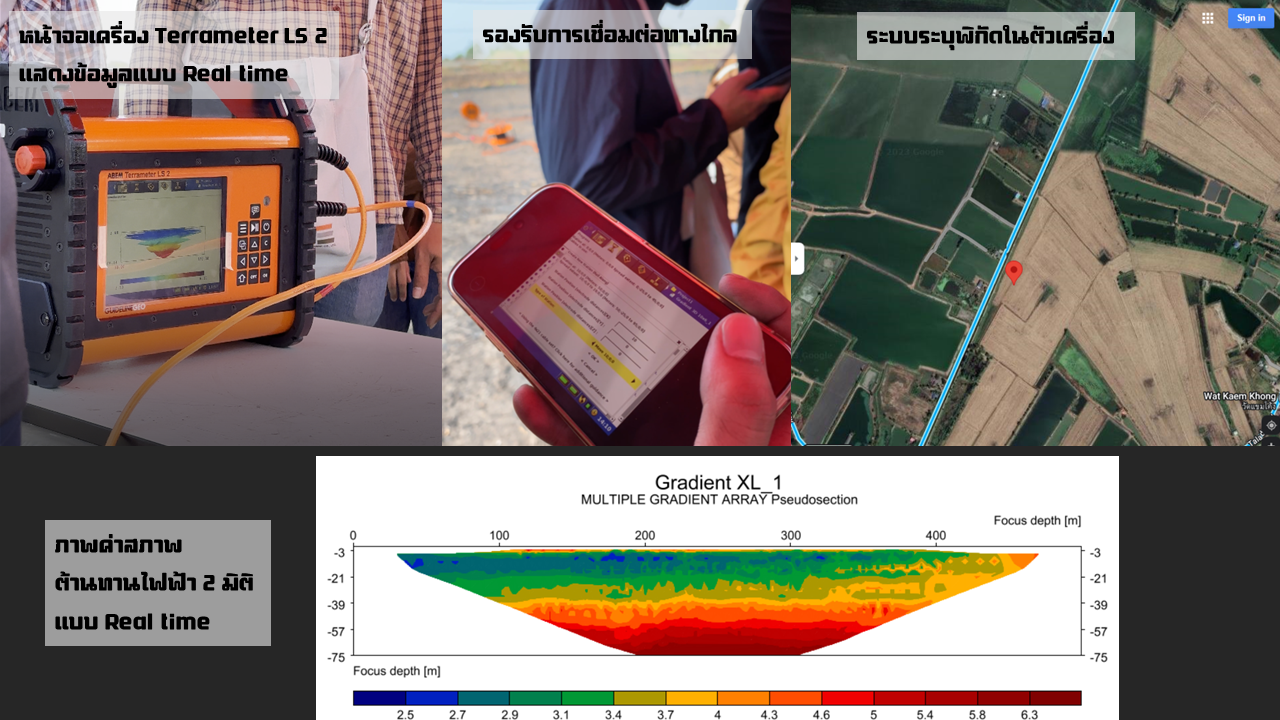

การสำรวจ 2D ใช้การจัดขั้วอิเล็กโตรดแบบ Gradient Array ระยะห่างระหว่างอิเล็กโตรด 5 เมตร โดยสำรวจแบบ Roll-along ขยายแนวสำรวจจาก 420 เมตร เป็น 525 เมตร Terrameter LS 2 แสดงผลแบบ Real-time พร้อมระบบ Remote Control และ GPS ในตัวThe 2D survey used Gradient Array electrode configuration with 5 m spacing. Roll-along technique extended the profile from 420 m to 525 m. Terrameter LS 2 provided real-time display with built-in remote control and GPS.

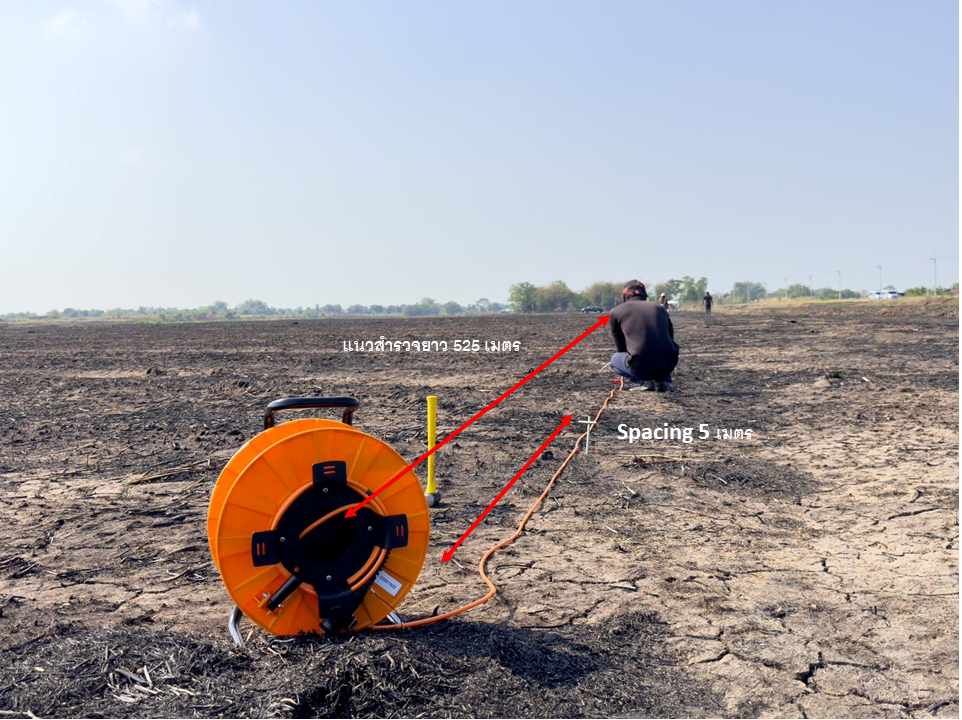

การสำรวจ ERT ด้วย Terrameter LS 2 ในภาคสนาม จ.นครนายกTerrameter LS 2 ERT field survey — Nakhon Nayokการติดตั้งอิเล็กโตรดตามแนวสำรวจElectrode installation along the survey line
ผลการสำรวจ ERT แบบ 2D2D ERT Survey Results
ผลการสำรวจแสดงค่าสภาพต้านทานไฟฟ้าโดยใช้โปรแกรม Res2dinv ค่าสภาพต้านทานไฟฟ้าอยู่ในช่วง 2–30 โอหม์เมตร ที่ความลึก 75 เมตร แบ่งออกได้เป็น 2 ช่วงหลัก:Survey results processed with Res2dinv show resistivity values ranging from 2–30 Ω·m to a depth of 75 metres, interpreted into two main zones:
🔵 ค่าต่ำกว่า 4 Ω·mBelow 4 Ω·m
แปลความ: ชั้นตะกอนอิ่มตัวด้วยน้ำ หรือหินโคลน ความหนา 0–55 เมตรInterpretation: Water-saturated sediment or mudstone, thickness 0–55 m
🟠 ค่าสูงกว่า 4 Ω·mAbove 4 Ω·m
แปลความ: ชั้นตะกอนหรือหินที่มีความหนาแน่นสูงขึ้น ระดับความลึก 55–75 เมตรInterpretation: Denser sediment or rock layer at 55–75 m depth

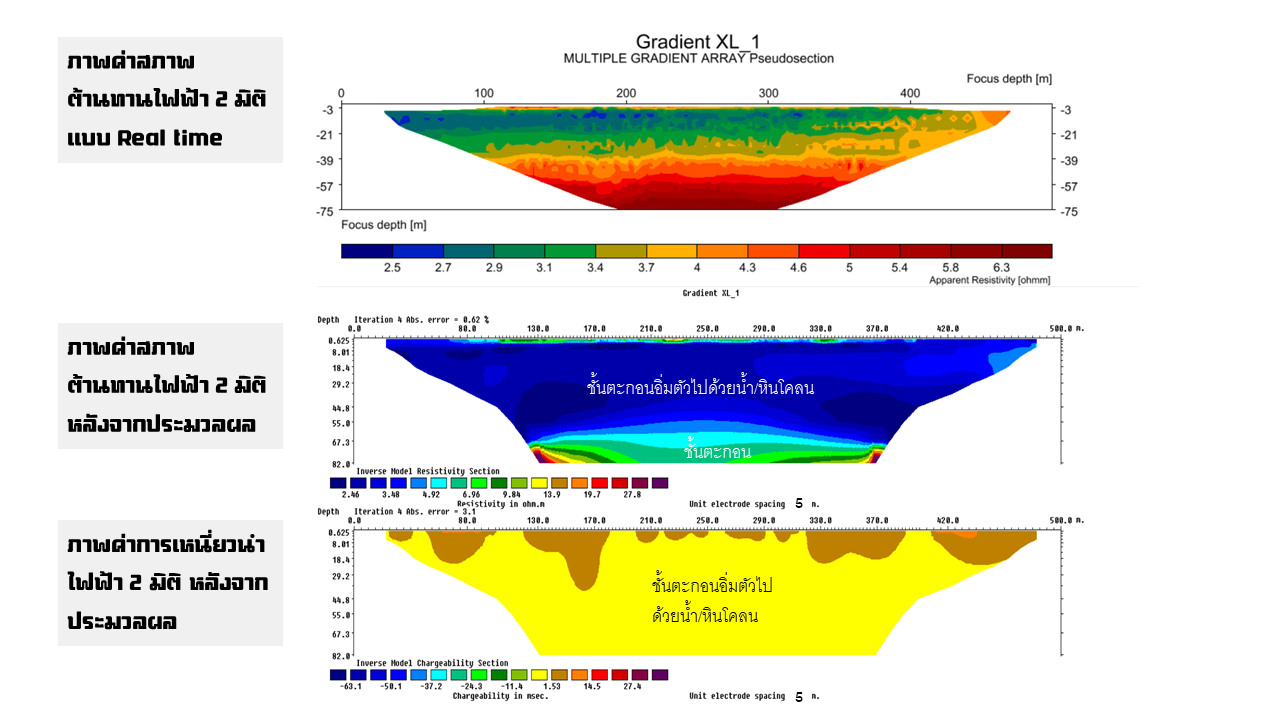

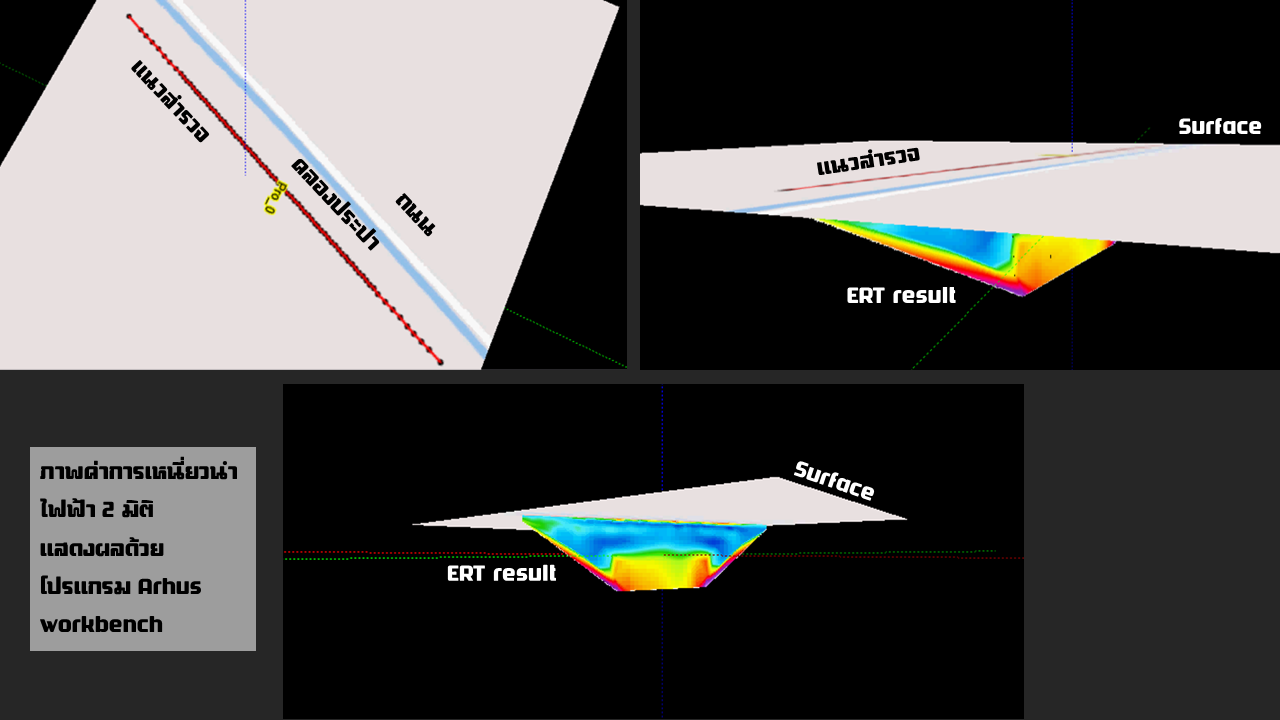

ผลการสำรวจ ERT 2D ประมวลผลด้วย Res2dinv แสดงการกระจายค่าความต้านทานไฟฟ้า2D ERT result processed with Res2dinv showing resistivity distributionการแปลผลชั้นวัสดุใต้ดินจากภาพ ERT 2DSubsurface layer interpretation from 2D ERT imageภาพรวมผลสำรวจตลอดแนว 525 เมตรFull 525 m survey profile overview
ข้อสังเกตจากผลสำรวจKey Observations
ความสามารถของ Terrameter LS 2 ในการสำรวจ ERT และ IP (Induced Polarization) พร้อมกัน ทำให้ได้ข้อมูลที่ครบถ้วนยิ่งขึ้น ระบบ Real-time display ช่วยให้ทีมสำรวจสามารถตรวจสอบคุณภาพข้อมูลได้ทันทีในสนาม และระบบ Remote Control ช่วยลดความเมื่อยล้าจากการสัมผัสกับสภาพแวดล้อมที่ร้อนได้อย่างมากThe Terrameter LS 2's ability to simultaneously collect ERT and IP (Induced Polarization) data provides more complete subsurface information. Real-time display allowed quality control in the field, while the remote control significantly reduced operator fatigue in hot conditions.
