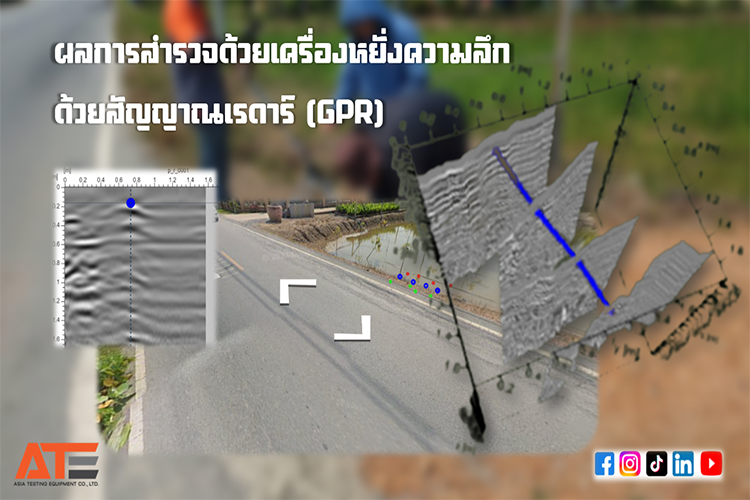

ผลการสำรวจด้วยเครื่องหยั่งความลึกด้วยสัญญาณเรดาร์ (GPR)

สิ่งที่เราต้องการที่จะทราบในงานสำรวจ ก็คือ ตำแหน่งและความลึกของวัสดุว่าอยู่ตรงไหน เพื่อที่เราจะก่อสร้าง หรือวางแผนขุดเจาะไม่ให้โดนตำแหน่งที่มีวัสดุอื่นๆ เช่น ท่อหรือสายเคเบิล ที่ฝังอยู่ใต้ดิน โดยเครื่องมือจัดอยู่ในวิธีการสำรวจแบบ Near-surfaces Geophysics แบบไม่รบกวนโครงสร้างเดิม เครื่องมือหรือเทคโนโลยี GPR สำหรับงานท่อ (Utility scan) ความถี่เสาสัญญาอยู่ที่ 350-450 Hz ความลึกในการสำรวจอยู่ระดับประมาณ 0-10 เมตร



วันนี้บริษัท ASIA TESTING EQUIPMENT จะพาไปดูการใช้งานจริง การสำรวจจริง ว่าเขาใช้กันยังไง ผลการสำรวจเป็นแบบไหน

1.เริ่มด้วยการกำหนดแนวการสำรวจ เพื่อหาแนวท่อหรือหาว่ามีวัสดุฝังอยู่ใต้ดินไหม

2.สำรวจหาตำแหน่งพร้อมทำสัญลักษณ์เพื่อแสดงตำแหน่งท่อ (ข้อดีของการทำงานคือ ใช้งานง่าย สามารถสำรวจและหาตำแหน่งได้ทันที)

3.ผลการสำรวจท่อจะถูกแสดงในลักษณะรูปไฮเพอร์โบลา ที่บ่งบอกถึงตำแหน่งวัสดุและความลึกจากผิวดิน

4.การใช้งานโปรแกรม (Mala vision) ยังตอบโจทย์ในเรื่อง การแสดงผลการสำแนวท่อบน Google map, Google Street view , แนวท่อในรูปแบบ 3D และ 2D Hyperbola

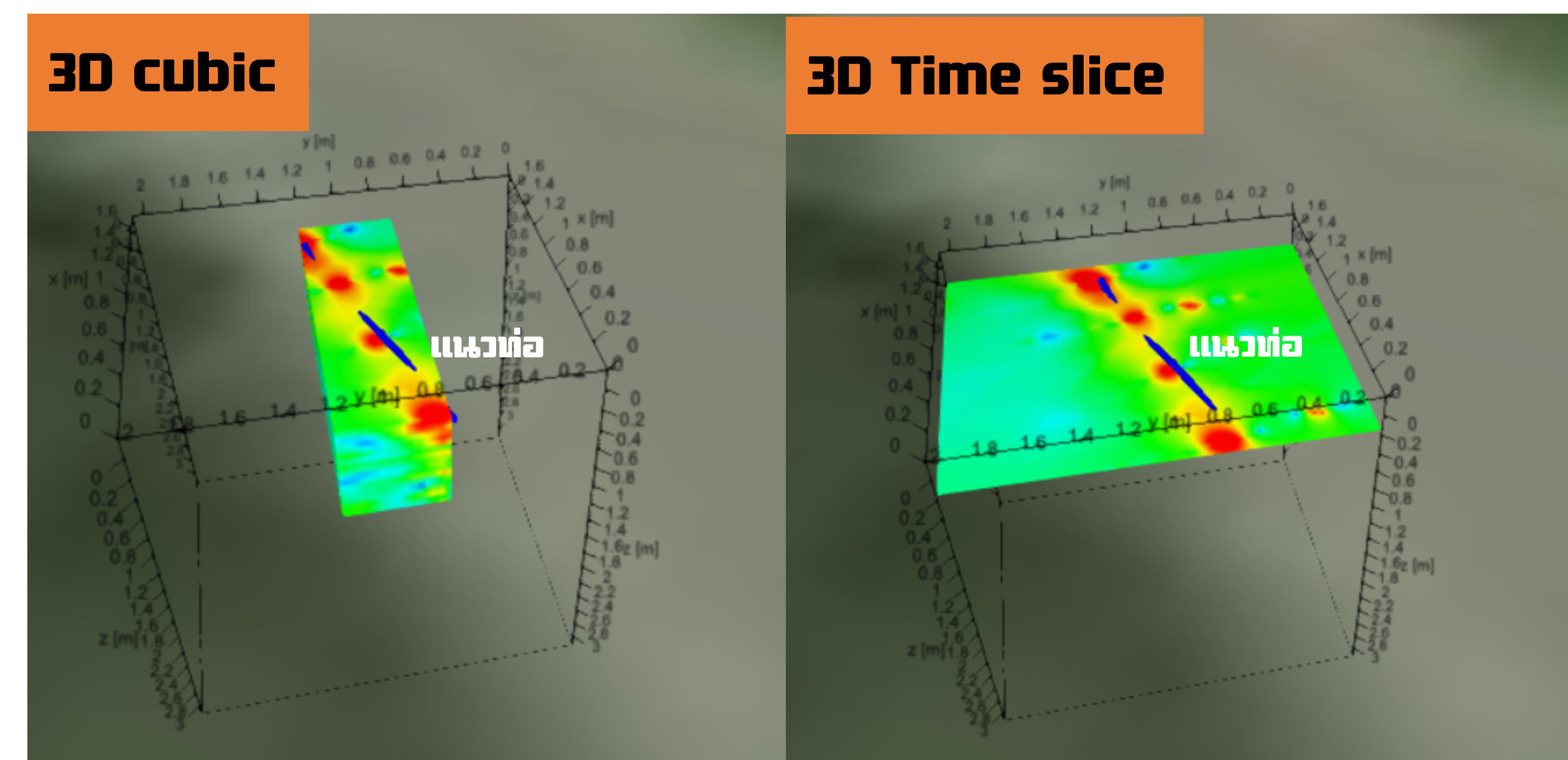

5.ผลการสำรวจสามารถ Correlation ภาพ 2D หลายๆภาพให้เป็น ภาพ 3D ได้ ซึ่งสามารถแสดงผลได้ทั้งแบบ 3D cubic และ 3D Slice

การสำรวจที่ง่ายและรวดเร็วถือเป็นข้อดีของ GPR ทั้งยังการประยุกต์การสำรวจ การแสดงผลข้อมูลที่หลากหลายทำให้แปลผลได้ง่ายขึ้น

หมายเหตุ : โปรแกรม Mala vision เป็นระบบปฎิบัติการในระบบ cloud ที่สามารถใช้งานบนบราวเซอร์ไหนก็ได้

ตัวอย่าง สำรวจหาท่อบริเวณริมทางหลวงชนบท จ. นครปฐม พบ ความลึกของท่ออยู่ประมาณ 0.16 เมตร วางขนานตามไหล่ทาง ฝังห่างเส้นจราจรขอบถนน 0.75 เมตร โดยการวางตำแหน่งวัสดุอื่นๆควรหลีกเลี่ยงบริเวณนี้
