ภาพรวมของระบบSystem overview

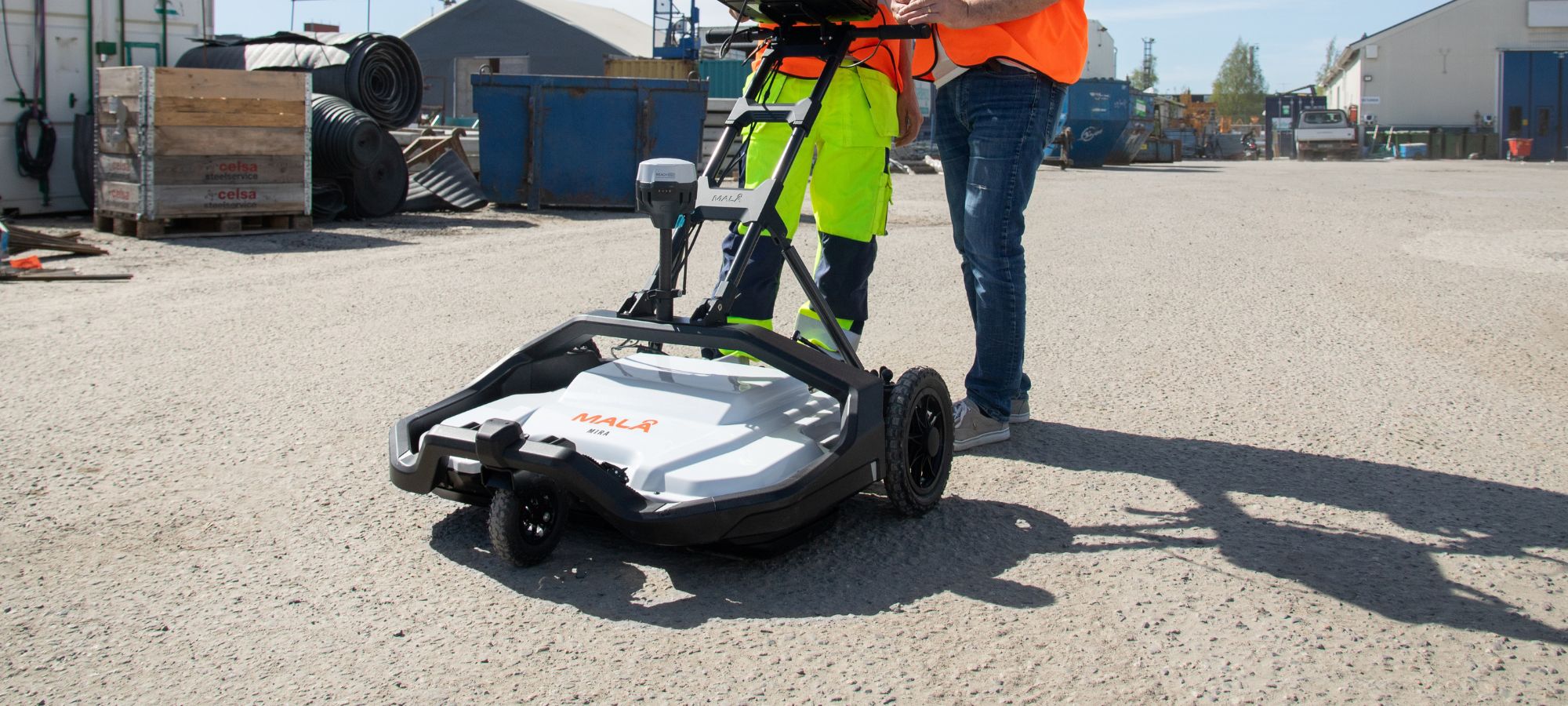

MALÅ MIRA Compact ถูกออกแบบมาเพื่อการสำรวจโครงสร้างใต้ผิวทางและพื้นคอนกรีตในรูปแบบ 3 มิติ สามารถครอบคลุมพื้นที่กว้างในเวลาอันสั้น ลดจำนวนไลน์สำรวจ และลดเวลาในการทำงานภาคสนามอย่างมีนัยสำคัญ MALÅ MIRA Compact is engineered for 3D mapping of pavements and concrete structures, providing dense subsurface data over wide areas with significantly reduced survey lines and field time.

ผสมผสานระหว่างชุดเสาอากาศ GPR หลายช่องสัญญาณกับระบบบันทึกข้อมูลความเร็วสูง ทำให้ได้ข้อมูลที่มีความต่อเนื่องและละเอียด เหมาะสำหรับงานประเมินสภาพถนน สนามบิน พื้นโรงงาน และงานสำรวจสาธารณูปโภคใต้ดิน Combining a multi-channel antenna array with a high-speed acquisition unit, it delivers continuous, high-resolution data ideal for road condition assessment, airport runways, industrial slabs, and utility mapping.

Survey speed

High-speed
3D coverage

Resolution

High
dense data grid

Depth

Up to ~1.5 m
material-dependent

เหตุผลที่วิศวกรเลือกใช้Why engineers choose MIRA Compact

ครอบคลุมพื้นที่กว้างในครั้งเดียวWide coverage in a single pass

ลดจำนวนไลน์สำรวจเมื่อเทียบกับ GPR แบบเสาอากาศเดี่ยว ทำให้งานสนามเร็วขึ้น เหมาะกับพื้นที่ที่ต้องจำกัดเวลาปิดช่องทางจราจร Reduce survey lines compared to single-antenna GPR, enabling faster field work and minimizing lane closure times on busy roads.

ข้อมูล 3 มิติพร้อมตีความTrue 3D data for interpretation

ได้ทั้ง B-scan, C-scan และโมเดล 3D volume ในชุดข้อมูลเดียว มองเห็นความหนาชั้นโครงสร้าง ช่องว่าง การแยกชั้น และโซนที่มีแนวโน้มเสื่อมสภาพได้อย่างชัดเจน ช่วยให้วิศวกรตัดสินใจวางแผนซ่อมเสริมได้แม่นยำมากขึ้นย่างชัดเจน Obtain B-scans, C-scans and 3D volumes from the same dataset, revealing layer thickness, voids, separations and deterioration zones clearly so engineers can plan maintenance and rehabilitation with confidence.

Workflow ต่อเนื่องจนถึงรายงานEnd-to-end workflow

เชื่อมต่อกับซอฟต์แวร์ MIRA Controller และ MALÅ Vision (Web / Desktop) เพื่อวางแผนงาน เก็บข้อมูล ประมวลผล และจัดทำรายงานจากดาต้าเซ็ตขนาดใหญ่ในแพลตฟอร์มเดียว ลดขั้นตอนซ้ำซ้อนและลดเวลาส่งมอบงานให้ลูกค้า Tight integration with MIRA Controller and MALÅ Vision (Web / Desktop) streamlines planning, data acquisition, processing and reporting of large datasets in a single workflow, cutting repetitive steps and speeding up project delivery.

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของระบบ MALÅ MIRA Compact สำหรับงานสำรวจแบบ 3 มิติ Highlighting the main capabilities of the MALÅ MIRA Compact 3D GPR system.

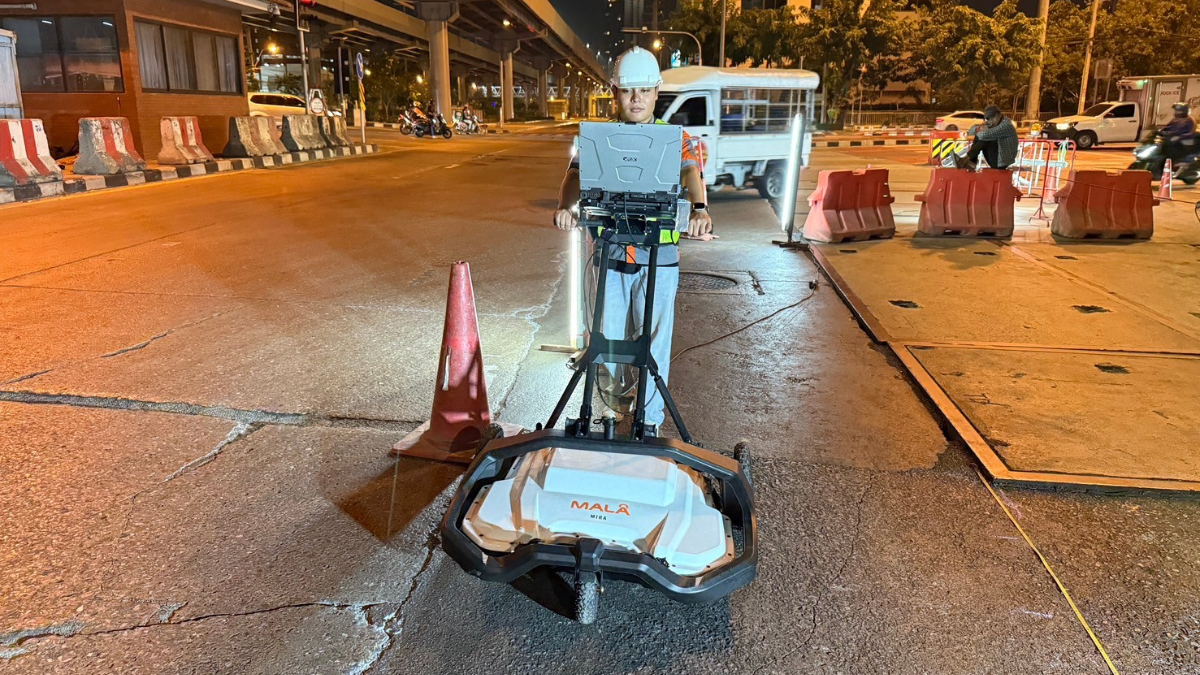

Large area 3D mapping Large area 3D mapping

ด้วยความหนาแน่นของช่องข้อมูลสูงสุดในตลาด MALÅ MIRA Compact มอบความละเอียดที่เหนือชั้น MALÅ MIRA Compact ผลิตข้อมูลที่มีสัญญาณรบกวนน้อยลง ด้วยความเร็วสูงขึ้น พร้อมฟังก์ชันการทำงานที่มากขึ้น ด้วยการออกแบบเชิงกลที่ได้รับการปรับปรุงและซอฟต์แวร์ที่ทันสมัย MIRA Compact คือโซลูชัน 3D GPR ที่มีความยืดหยุ่น ใช้งานง่าย และคุ้มค่า ซึ่งได้รับการปรับแต่งให้เหมาะสมที่สุดสำหรับการทำแผนที่วัตถุและสิ่งประดิษฐ์ที่ฝังอยู่แบบ 3 มิติทำงานภาคสนาม With the highest data-channel density on the market MALÅ MIRA Compact delivers unsurpassed resolution. The MALÅ MIRA Compact produces data with less noise, at higher speeds, with more functionality using improved mechanical design and modern software. The MIRA Compact is a hand-pushed, flexible and cost-effective 3D GPR solution, optimized for 3D mapping of buried objects and artefacts.

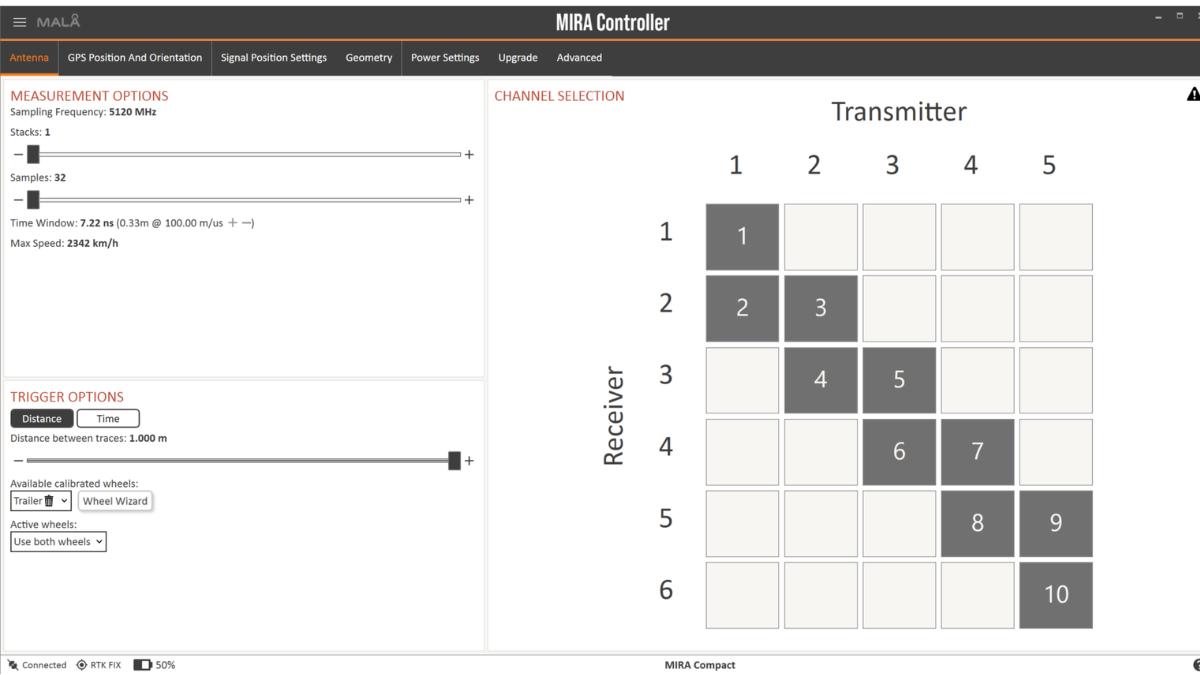

MALÅ MIRA Compact up to 30 data channels

Up to 30 data channels Up to 30 data channels

อาร์เรย์ MIRA Compact GPR ใช้ความถี่กลาง 500 MHz โดยปกติระบบจะถูกตั้งค่าให้รวบรวมข้อมูลแบบขนาน 10 ช่องสัญญาณ แต่ระบบสามารถรวบรวมข้อมูลได้พร้อมกันสูงสุด 30 ช่องสัญญาณ เนื่องจากสามารถรวบรวมข้อมูลจากชุดสัญญาณเครื่องส่ง-เครื่องรับใดๆ ก็ได้ภายในอาร์เรย์ทั้งหมด
MIRA Compact ให้เอาต์พุต 32 บิต ให้คุณภาพข้อมูลที่ยอดเยี่ยม แม้ในการสำรวจความเร็วสูง ระยะห่างระหว่างช่องสัญญาณ 6.5 ซม. ช่วยให้สามารถรวบรวมข้อมูลที่มีความละเอียดสูงได้อย่างแม่นยำียดด้านข้างสูง The MIRA Compact GPR array uses a 500 MHz centre frequency, The system is normally set up to collect 10 parallel data channels but the system is capable of collecting up to 30 data channels simultaneously since it allows data collection from any transmitter-receiver combination in the whole array.
MIRA Compact delivers 32-bit output, producing exceptional data quality, even at high speed surveys. The 6.5 cm channel spacing allows for the collection of precise, high resolution data.

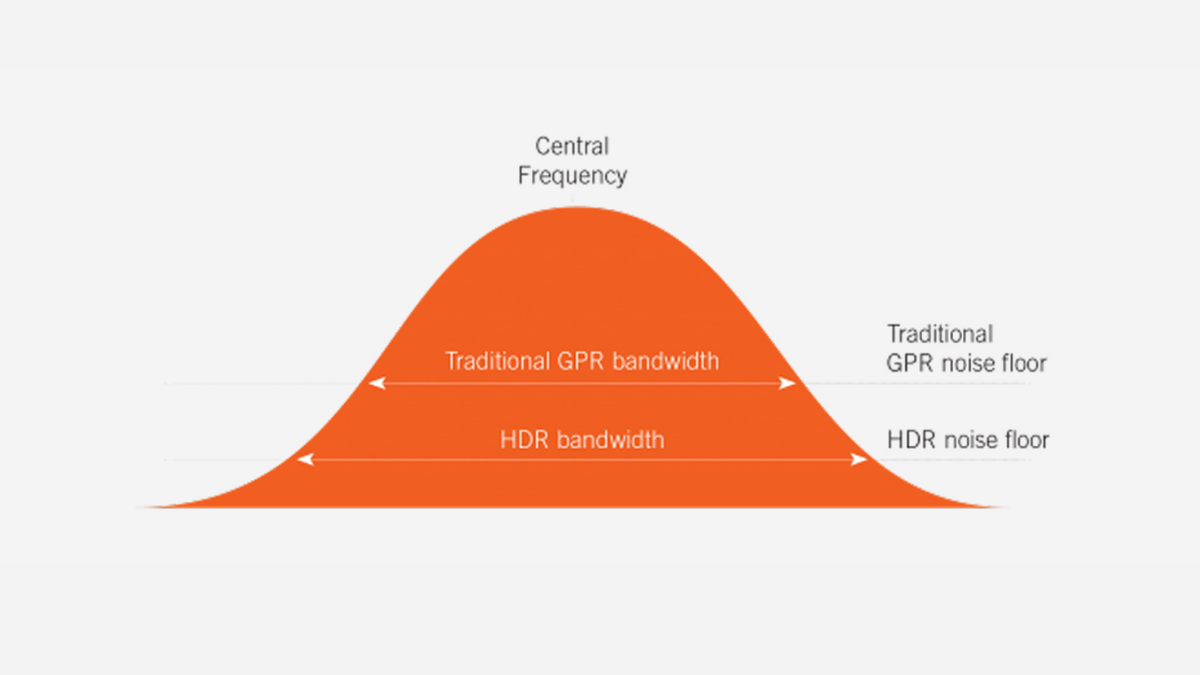

MALÅ HDR GPR MALÅ HDR GPR

MALÅ MIRA Compact ออกแบบมาเพื่อใช้ประโยชน์จากเทคโนโลยี MALÅ HDR อย่างเต็มที่ มอบคุณภาพ ความละเอียด และแบนด์วิดท์ของข้อมูล GPR ที่ดีที่สุด
เทคโนโลยีการสุ่มตัวอย่างแบบเรียลไทม์ MALÅ HDR สร้างข้อมูลที่มีระดับสัญญาณรบกวนต่ำกว่าระบบ GPR ทั่วไปอย่างเห็นได้ชัด ระดับเสียงพื้นต่ำทำให้แบนด์วิดท์กว้างกว่าระบบ Time-Interleaved ทั่วไป ช่วยลดสัญญาณรบกวนพื้นหลังได้มากขึ้น ให้ข้อมูลคมชัดกว่า คอนทราสต์สูงกว่า และมองเห็นได้ลึกกว่าระบบที่ไม่ใช่ HDR
MIRA Compact ให้เอาต์พุต 32 บิต ให้คุณภาพข้อมูลที่ยอดเยี่ยม แม้ในการสำรวจความเร็วสูง ระยะห่างระหว่างช่องสัญญาณ 6.5 ซม. ช่วยให้สามารถรวบรวมข้อมูลความละเอียดสูงได้อย่างแม่นยำ The MALÅ MIRA Compact has been designed to take full advantage of the MALÅ HDR technology, giving you the best possible GPR data quality, resolution and bandwidth .
The MALÅ HDR, real-time sampling technology produces data with significantly lower noise levels, compared to traditional GPR systems. A lower noise floor gives a wider bandwidth when compared to conventional time-interleaved systems. This removes more of the background interference, giving sharper data with higher contrast, and the ability to see deeper than non-HDR systems.
MIRA Compact delivers 32-bit output, producing exceptional data quality, even at high speed surveys. The 6.5 cm channel spacing allows for the collection of precise, high resolution data.

งานที่เหมาะสม (Applications) Typical applications

การทำแผนที่สาธารณูปโภคใต้ดิน Utility mapping

งานโบราณคดี Archaeology

การตรวจหาถังเก็บใต้ดิน (UST) Underground Storage Tank (UST) detection

การประเมินสภาพถนนทั่วไป General road assessment

การตรวจหาวัตถุระเบิดที่ยังไม่ทำงาน (UXO) Unexploded ordnance (UXO) detection

การตรวจจับหลุมยุบ Sinkhole detection

การตรวจหาหลุมฝังศพลับ / งานนิติวิทยาศาสตร์ Clandestine graves / forensic applications

การสำรวจสภาพไซต์งานทั่วไป General site investigations

ซอฟต์แวร์ที่เกี่ยวข้องRelated software

MALÅ Vision

เว็บแพลตฟอร์มสำหรับจัดการและดูข้อมูล GPR แบบออนไลน์ รองรับการทำงานภาคสนาม การซิงก์ข้อมูล และการพรีวิวดาต้าอย่างรวดเร็ว Web-based platform for managing and viewing GPR data online, optimized for field workflows, data sync and quick previews.

MALÅ Vision Desktop

ซอฟต์แวร์บนเดสก์ท็อปสำหรับจัดการดาต้าเซ็ตขนาดใหญ่ สร้าง 3D volume ตัด cross-section และเตรียมรายงานอย่างมีประสิทธิภาพ Desktop software for handling large datasets, building 3D volumes, extracting cross-sections and preparing professional reports efficiently.

ดาวน์โหลดเอกสารDownloads

MALÅ MIRA Compact – Brochure (PDF)

Guideline Geo · MALÅ · GPR Array

PDF

MALÅ MIRA Compact – Technical Specification

Detailed technical parameters

PDF

อยากเห็นตัวอย่างการใช้งานจริงหรือไม่?Ready to see MIRA Compact in action?

ทีมวิศวกรของเราพร้อมให้คำปรึกษา ช่วยออกแบบแนวทางสำรวจ และแนะนำ workflow ตั้งแต่การเก็บข้อมูลจนถึงการแปลผลสำหรับโครงการของคุณ Our engineers are ready to discuss your project, suggest survey strategies and recommend a complete workflow from acquisition to interpretation.
