Multi-angle Retroreflectometer for Traffic Signs

ภาพรวมของระบบSystem overview

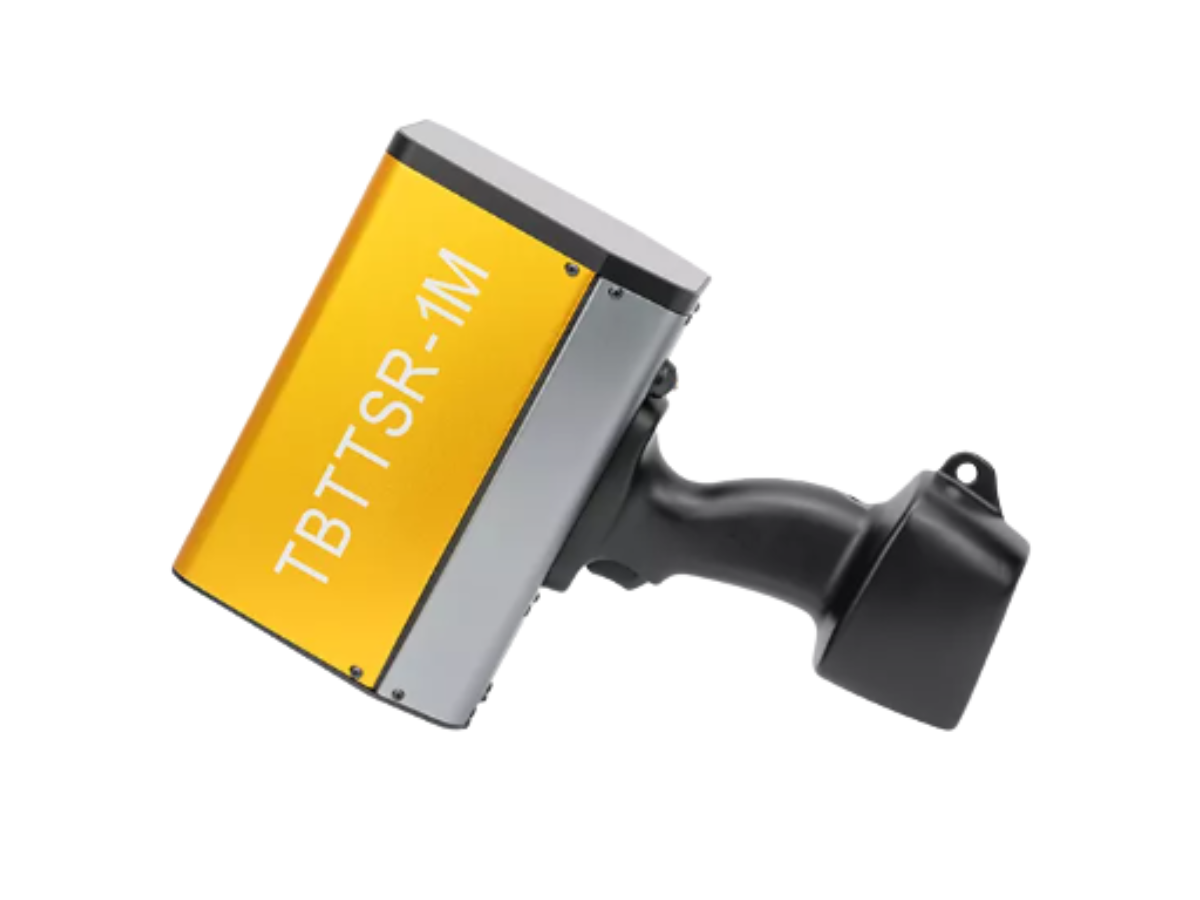

TBTTSR-1M เป็นเครื่องวัดรีโทรรีเฟลกทีฟแบบหลายมุม (Multi-angle Retroreflectometer) ที่ออกแบบมาสำหรับการวัดค่าความสว่างย้อนกลับ (Retroreflective Coefficient, RA) ของป้ายจราจร แผ่นสะท้อนแสง เสื้อสะท้อนแสง และป้ายทะเบียน เพื่อประเมินความสามารถในการมองเห็นในเวลากลางคืน ตามมาตรฐานสากลที่หน่วยงานด้านถนนทั่วโลกใช้งาน TBTTSR-1M is a multi-angle retroreflectometer designed to measure the retroreflective coefficient RA of traffic signs, retroreflective sheeting, high-visibility garments and license plates. It provides objective nighttime visibility assessment in accordance with widely adopted international standards.

ด้วยระบบออปติกแบบเฉพาะที่รองรับมุมมอง (Observation angle) ได้สูงสุด 4 มุมพร้อมกัน และมุมส่องสว่าง (Illumination angle) หลายค่า ทำให้สามารถจำลองเงื่อนไขการมองเห็นที่แตกต่างกันของผู้ขับขี่ ทั้งรถยนต์ทั่วไปและรถบรรทุก ช่วยให้การตรวจสอบป้ายจราจรและวัสดุสะท้อนแสงเป็นไปอย่างแม่นยำ น่าเชื่อถือ และตรวจซ้ำได้ Its advanced optical system supports up to four simultaneous observation angles combined with multiple entrance angles, allowing you to simulate driver viewing conditions for different vehicle types. This enables precise, repeatable and traceable assessment of traffic signs and retroreflective materials in the field.

Observation angles

Up to 4
simultaneous

Standards

ASTM & EN
E1709 / EN 12899 *

Operation

> 30 h
battery runtime

เหตุผลที่หน่วยงานถนนเลือกใช้Why road agencies choose TBTTSR-1M

รองรับมาตรฐานสากลที่ใช้ใน TORCompliant with key international standards

รองรับมาตรฐาน ASTM E1709, ASTM E2540, ASTM R1809, EN 12899, EN ISO 20471 และ GOST หลายฉบับ จึงสามารถใช้เป็นเครื่องอ้างอิงในการจัดทำ TOR การตรวจรับงาน และการตรวจสอบคุณภาพป้ายจราจรในโครงการภาครัฐได้อย่างมั่นใจ Fully supports ASTM E1709, ASTM E2540, ASTM R1809, EN 12899, EN ISO 20471 and several GOST standards, making it well suited as a reference instrument for specifications, acceptance testing and quality control in government road projects.

วัดหลายมุมในเครื่องเดียวMulti-angle measurement in one device

ระบบออปติกสามารถตั้งค่า Observation angle ได้สูงสุด 4 มุม และ Illumination angle หลายค่า ช่วยให้เก็บข้อมูลได้ครบในจุดเดียว ลดเวลาการวัดและลดความผิดพลาดจากการปรับตั้งซ้ำหลายครั้ง The optical design allows you to combine up to four observation angles with multiple entrance angles, so you can capture all required geometries at a single sign location. This reduces field time and minimizes setup errors.

ใช้งานภาคสนามสะดวก น้ำหนักเบาField-ready, lightweight and connected

น้ำหนักประมาณ 2 กก. ใช้งานด้วยแบตเตอรี่ต่อเนื่อง > 30 ชั่วโมง พร้อมหน้าจอสัมผัสสี 5 นิ้ว แสดงข้อมูลแบบเรียลไทม์ มีหน่วยความจำในตัว 4GB และรองรับ USB, Bluetooth, GPS และการพิมพ์ผลผ่านเครื่องพิมพ์ไร้สาย With a weight of about 2 kg, more than 30 hours of battery life and a 5-inch color touch screen, the TBTTSR-1M is easy to carry and operate in the field. Onboard 4 GB storage, USB data export, GPS support and Bluetooth printing streamline documentation and reporting.

สเปกทางเทคนิคและคุณสมบัติเด่น Technical specifications & key features

ภาพรวมคุณสมบัติของ TBTTSR-1M Multi-angle Retroreflectometer สำหรับงานตรวจสอบป้ายจราจรและวัสดุสะท้อนแสงภาคสนาม Overview of the main technical parameters and key features of the TBTTSR-1M multi-angle retroreflectometer for field inspection of traffic signs and retroreflective materials.

ช่วงการวัดและรายการที่วัดได้ Measurement range & items

• รายการที่วัด: ค่าสัมประสิทธิ์รีโทรรีเฟลกทีฟ RA (cd·lx⁻¹·m⁻²)
• ช่วงการวัด: 0 – 4000 cd·lx⁻¹·m⁻² รองรับป้ายและวัสดุสะท้อนแสงเกรดสูง
• พื้นที่วัด: เส้นผ่านศูนย์กลางประมาณ 25 มม. เหมาะสำหรับป้ายมาตรฐานและแผ่นตัวอย่าง • Measurement item: Retroreflective coefficient RA (cd·lx⁻¹·m⁻²)
• Measuring range: 0 – 4000 cd·lx⁻¹·m⁻² suitable for high-performance retroreflective sheeting
• Measurement area: approx. 25 mm diameter, optimized for standard signs and test panels

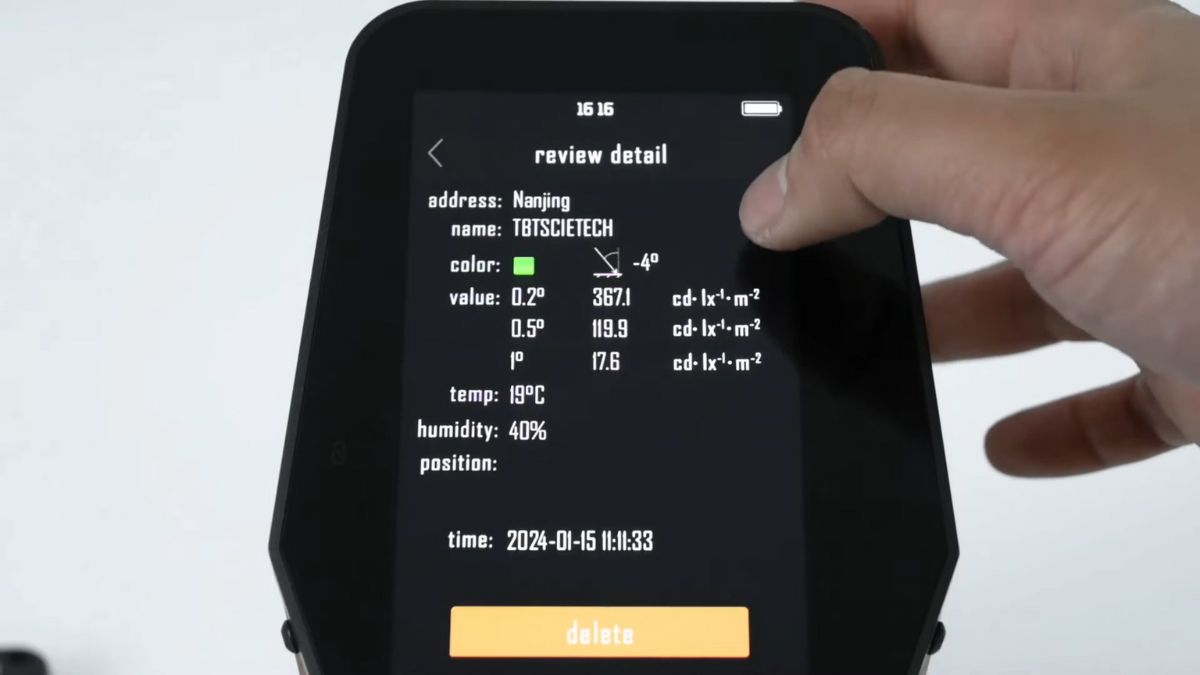

TBTTSR-1M observation and illumination angles

มุมมอง (Observation) & มุมส่องสว่าง (Illumination) Observation & illumination angles

• Observation angle: รองรับการตั้งค่า 3–4 มุมจากชุดมุมมาตรฐาน 0.2°, 0.33°, 0.5°, 1°, 1.5°, 2°
• Illumination angle: รองรับชุดมุม -4°, 5°, 10°, 15°, 20°, 30°, 40°, 45° (เลือก 3–4 มุมได้ตามมาตรฐานที่ต้องการ)
• ใช้อะแดปเตอร์มุม (Angle adapter) เพื่อเปลี่ยนค่ามุมส่องสว่างให้ตรงตามมาตรฐานที่อ้างอิง • Observation angles: selectable combinations from 0.2°, 0.33°, 0.5°, 1°, 1.5°, 2° (3–4 angles configurable)
• Illumination angles: selectable combinations of -4°, 5°, 10°, 15°, 20°, 30°, 40°, 45° according to relevant standards
• Angle adapter supplied to configure the required geometry for different specifications

ฮาร์ดแวร์และการทำงานภาคสนาม Hardware & field operation

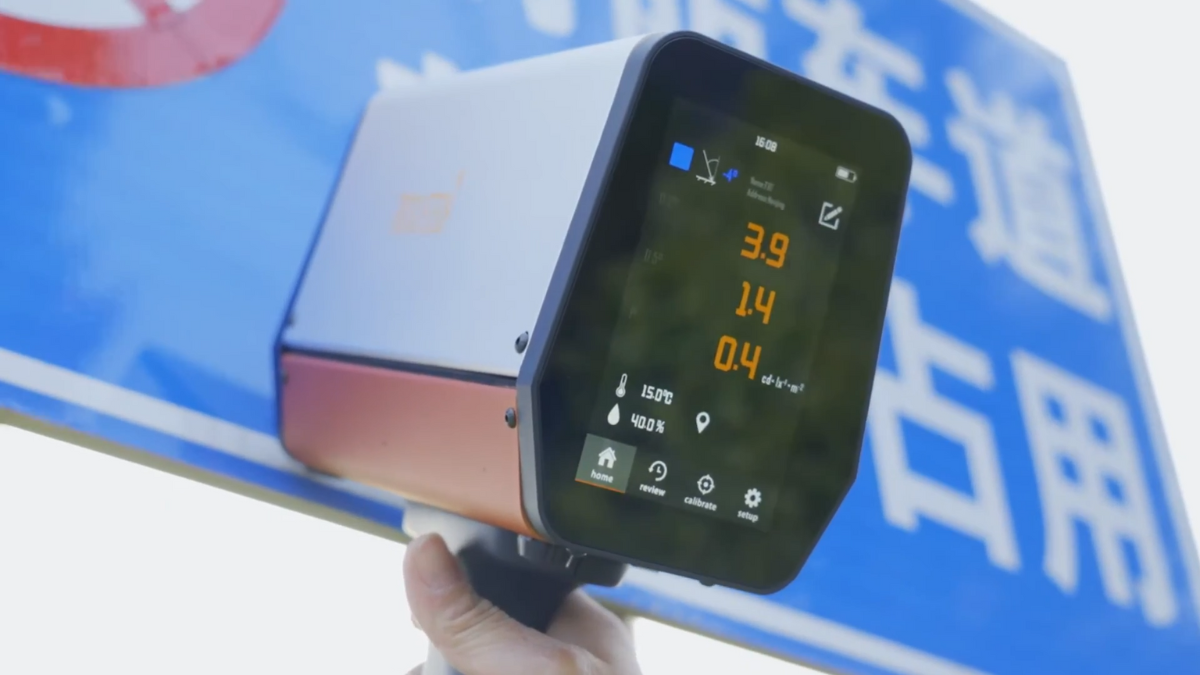

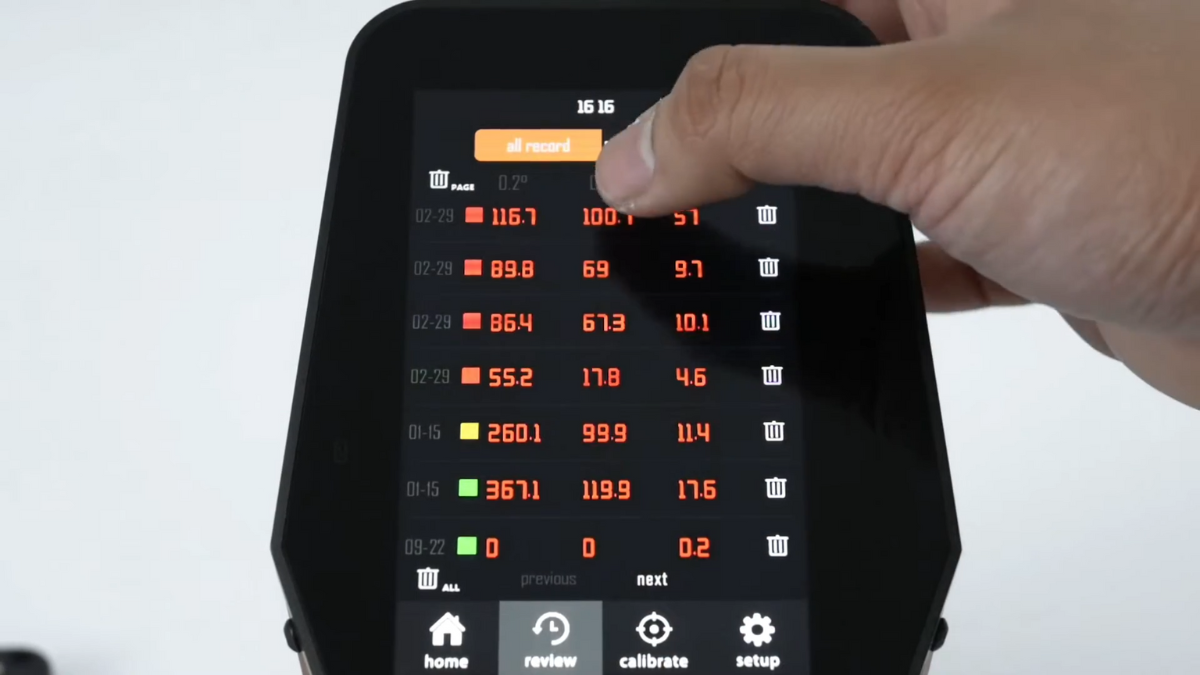

• หน้าจอสัมผัสสีขนาด 5 นิ้ว แสดงค่า RA อุณหภูมิ และความชื้นแบบเรียลไทม์
• หน่วยความจำในตัว: 4GB สำหรับเก็บผลการวัดจำนวนมาก
• แบตเตอรี่: 12V / 5.2Ah ใช้งานต่อเนื่อง > 30 ชั่วโมง, ชาร์จด้วย DC 15V
• ช่วงอุณหภูมิการทำงาน: -15 ถึง 60 °C, ความชื้น < 98%
• ขนาดโดยประมาณ: 230 × 110 × 330 มม., น้ำหนักสุทธิ ~2 กก. พกพาสะดวก • 5-inch color touch screen with real-time display of RA, temperature and humidity
• Internal memory: 4 GB for storing a large number of measurements
• Battery: 12 V / 5.2 Ah, > 30 h operating time, charger DC 15 V
• Operating temperature: -15 to 60 °C, humidity < 98% RH
• Approx. size: 230 × 110 × 330 mm, net weight ~2 kg — lightweight and easy to carry

งานที่เหมาะสม (Applications) Typical applications

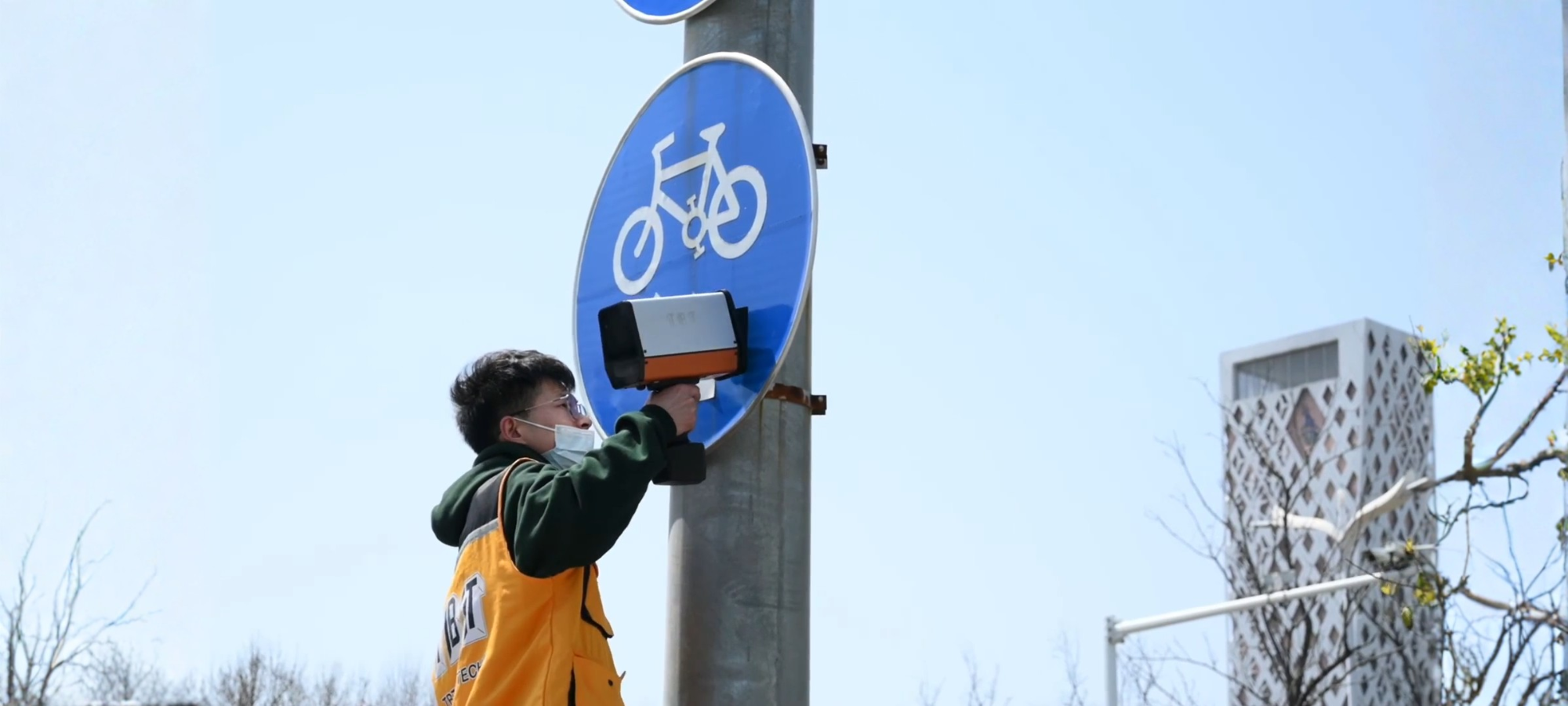

การตรวจสอบป้ายจราจรภาคสนาม Field inspection of traffic signs

ตรวจสอบค่าการสะท้อนกลับของป้ายจราจรตามมาตรฐาน เพื่อวางแผนเปลี่ยนป้ายเก่าและยกระดับความปลอดภัยทางถนน Verify retroreflectivity of in-service traffic signs against standards to plan replacement and improve road safety.

งานตรวจรับโครงการและ TOR ภาครัฐ Acceptance testing in projects

ใช้เป็นเครื่องมืออ้างอิงในการตรวจรับงานป้ายจราจร แผ่นสะท้อนแสง และงานตีเส้นที่มีข้อกำหนดด้าน RA ตามมาตรฐาน ASTM/EN Use as a reference instrument for acceptance testing of traffic signs and retroreflective materials specified by ASTM/EN standards.

ควบคุมคุณภาพผู้รับจ้างและผู้ผลิตป้าย Quality control for contractors & manufacturers

ตรวจสอบคุณภาพแผ่นสะท้อนแสงจากผู้ผลิตหรือผู้รับจ้าง ก่อนติดตั้งจริงหน้างาน Check the retroreflective performance of sheeting and finished signs from suppliers before installation.

งานวิจัยและพัฒนาวัสดุสะท้อนแสง Research & development of materials

สนับสนุนงานวิจัยเกี่ยวกับสมรรถนะของวัสดุสะท้อนแสงภายใต้มุมมองและสภาพแวดล้อมที่แตกต่างกัน Support research into the performance of retroreflective materials under various geometries and environmental conditions.

มาตรฐานที่รองรับและชุดอุปกรณ์ Supported standards & standard configuration

มาตรฐานอ้างอิง (Referring Standards) Referring standards

• ASTM E1709 — Standard Test Method for Measurement of Retroreflective Signs Using a Portable Retroreflectometer
• ASTM E2540, ASTM R1809
• EN 12899 — Fixed, vertical road traffic signs
• EN ISO 20471 — High visibility clothing
• GOST 52290, GOST 32945, GOST 50577 • ASTM E1709 — Standard test method for measurement of retroreflective signs using a portable retroreflectometer
• ASTM E2540, ASTM R1809
• EN 12899 — Fixed, vertical road traffic signs
• EN ISO 20471 — High visibility clothing
• GOST 52290, GOST 32945, GOST 50577

ชุดอุปกรณ์มาตรฐาน (Standard configuration) Standard configuration

• ตัวเครื่อง TBTTSR-1M Retroreflectometer 1 ชุด
• แผ่นเทียบค่าสี/ค่ามาตรฐาน 4 แผ่น
• ชุด Angle adapter สำหรับตั้งค่ามุม
• ชุดชาร์จแบตเตอรี่
• GPS ภาคสนาม
• สาย USB สำหรับถ่ายโอนข้อมูลเข้า PC
• ใบรับรองการสอบเทียบ (Certificate of Calibration)
• คู่มือการใช้งาน
• กล่อง/เคสสำหรับพกพา • TBTTSR-1M retroreflectometer main unit
• Set of 4 calibration color plates
• Angle adapter set
• Battery charger
• GPS unit
• USB cable for data transfer to computer
• Certificate of calibration
• Operation manual
• Carrying case
