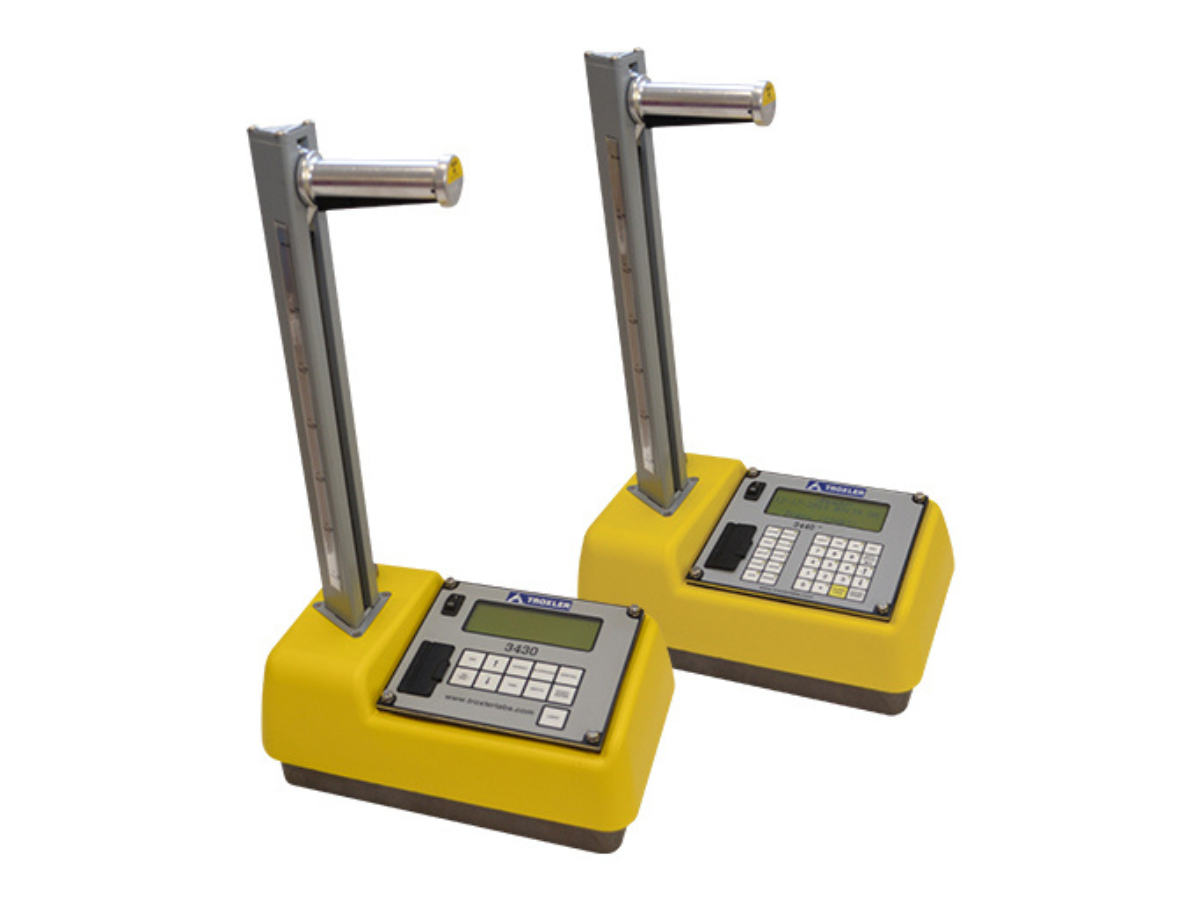

Troxler RoadReader™ 3430 / 3440 Moisture–Density Gauge

ภาพรวมของระบบSystem overview

Troxler RoadReader รุ่น 3430/3440 เป็นเกจวัดความชื้น–ความหนาแน่นแบบนิวเคลียร์สำหรับงานสนาม ใช้วัดความหนาแน่นและความชื้นในดิน ชั้นซับเกรด ซับเบส เบสคอร์ส และแอสฟัลต์ได้อย่างรวดเร็ว โดยไม่ต้องเก็บตัวอย่างทำลายชิ้นงาน The Troxler RoadReader 3430/3440 is a field-proven nuclear moisture-density gauge for rapid, non-destructive measurements of in-place soil, aggregate base and hot-mix asphalt layers.

เครื่องใช้เทคนิคการนับโฟตอนรังสีแกมมาเพื่อคำนวณความหนาแน่น และใช้การตรวจนับนิวตรอนเพื่อตีความค่าความชื้น แสดงผลเป็น Wet density, Dry density และ Moisture content ได้โดยตรง ช่วยให้วิศวกรควบคุมงานบดอัดได้ทันทีที่หน้างาน Density is determined from gamma backscatter or direct transmission count rates, while moisture is derived from moderated neutron counts. The gauge displays wet density, dry density and moisture content directly, supporting immediate compaction decisions on site.

RoadReader 3430/3440 ได้รับการออกแบบให้สอดคล้องมาตรฐานการทดสอบสากล เช่น ASTM D6938, ASTM D2950 และ ASTM C1040 จึงสามารถใช้เป็นเครื่องมืออ้างอิงสำหรับงานควบคุมคุณภาพและงานตรวจรับในโครงการโครงสร้างพื้นฐานต่าง ๆ The gauge meets or exceeds key ASTM test methods such as D6938, D2950 and C1040, making it suitable for quality control, quality assurance and acceptance testing on road and airfield construction projects.

Field productivity

Results in minutes
non-destructive testing

Measurement modes

Backscatter & direct
soil & asphalt layers

Standards

ASTM compliant
D6938 / D2950 / C1040

เหตุผลที่วิศวกรเลือกใช้ RoadReader Why engineers choose RoadReader

ควบคุมการบดอัดได้ทันทีหน้างาน Immediate compaction control

วัดความหนาแน่นเปียก ความหนาแน่นแห้ง และค่าความชื้นได้ภายในไม่กี่วินาที ช่วยลดจำนวนการเก็บตัวอย่างแกนเจาะ ลดเวลารอผล และลดความเสี่ยงงานไม่ผ่านสเปก Provides wet density, dry density and moisture content in seconds, reducing reliance on cores and laboratory turnaround time, and lowering the risk of failing compaction specs.

เพิ่มคุณภาพและความสม่ำเสมอของโครงการ Improved quality & consistency

การทดสอบแบบไม่ทำลายและทำซ้ำได้สูง ช่วยให้สามารถเก็บจุดทดสอบหนาแน่นขึ้นตามแนวถนนหรือรันเวย์ เห็นแนวโน้มการบดอัดและจุดอ่อนของโครงสร้างได้ชัดเจน Highly repeatable, non-destructive testing enables denser test spacing along roads and runways, making it easier to identify trends and weak areas in the structure.

ใช้งานง่าย แข็งแรง ทนสภาพสนาม Rugged and easy to operate

ตัวเครื่องถูกออกแบบให้ทนทาน เหมาะกับสภาพไซต์งานถนน มีเมนูคำสั่งที่ใช้งานง่าย จอแสดงผลชัดเจน และมีระบบเก็บข้อมูลในตัว รองรับการทำรายงานภายหลัง Built for demanding construction sites with a rugged housing, intuitive keypad and clear display, plus onboard data storage for streamlined documentation and reporting.

คุณสมบัติเด่น (Features) Key features

ฟังก์ชันหลักของ Troxler RoadReader 3430/3440 สำหรับงานควบคุมคุณภาพงานดินและผิวทางแอสฟัลต์ในสนาม Core capabilities of the RoadReader 3430/3440 for field quality control of soil and asphalt compaction.

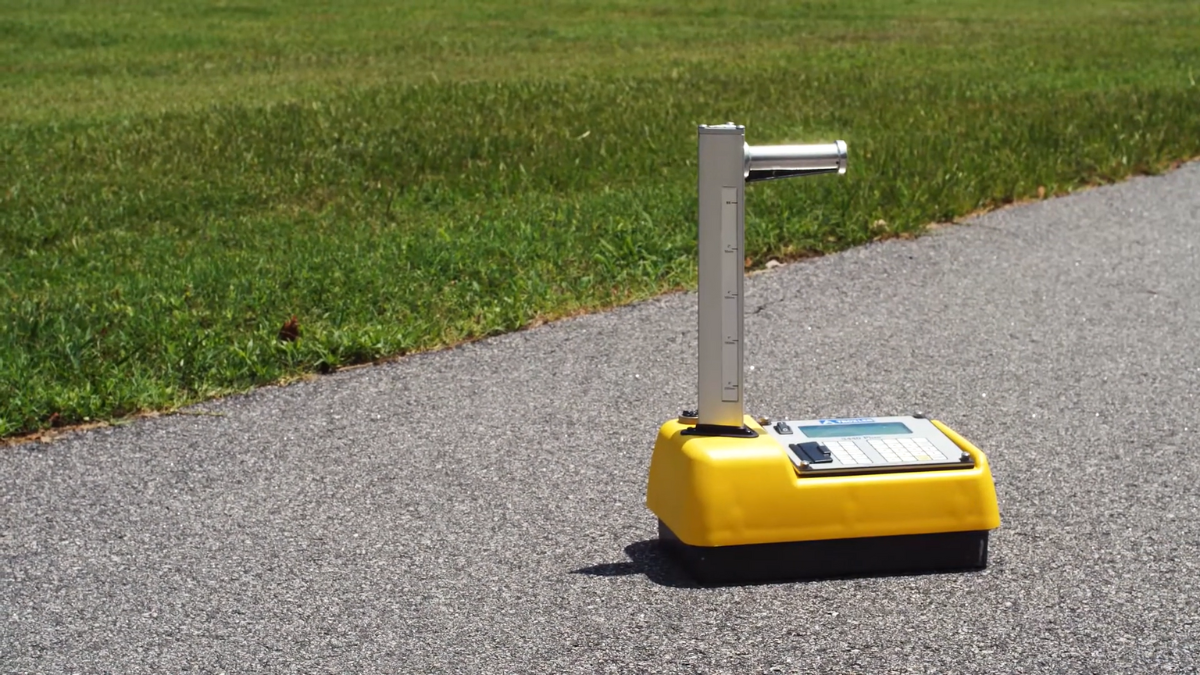

Troxler RoadReader density and moisture measurement

วัดความหนาแน่นและความชื้นได้ในเครื่องเดียว Dual density & moisture measurement

วัดได้ทั้ง Wet density, Dry density และ Moisture content ด้วยวิธีรังสีแกมมาและนิวตรอนในจุดเดียว ลดขั้นตอนและเวลาเมื่อเทียบกับการสุ่มเจาะเก็บตัวอย่างส่งแล็บ Measures wet density, dry density and moisture content in a single test location using gamma and neutron techniques, reducing the need for cores and laboratory testing.

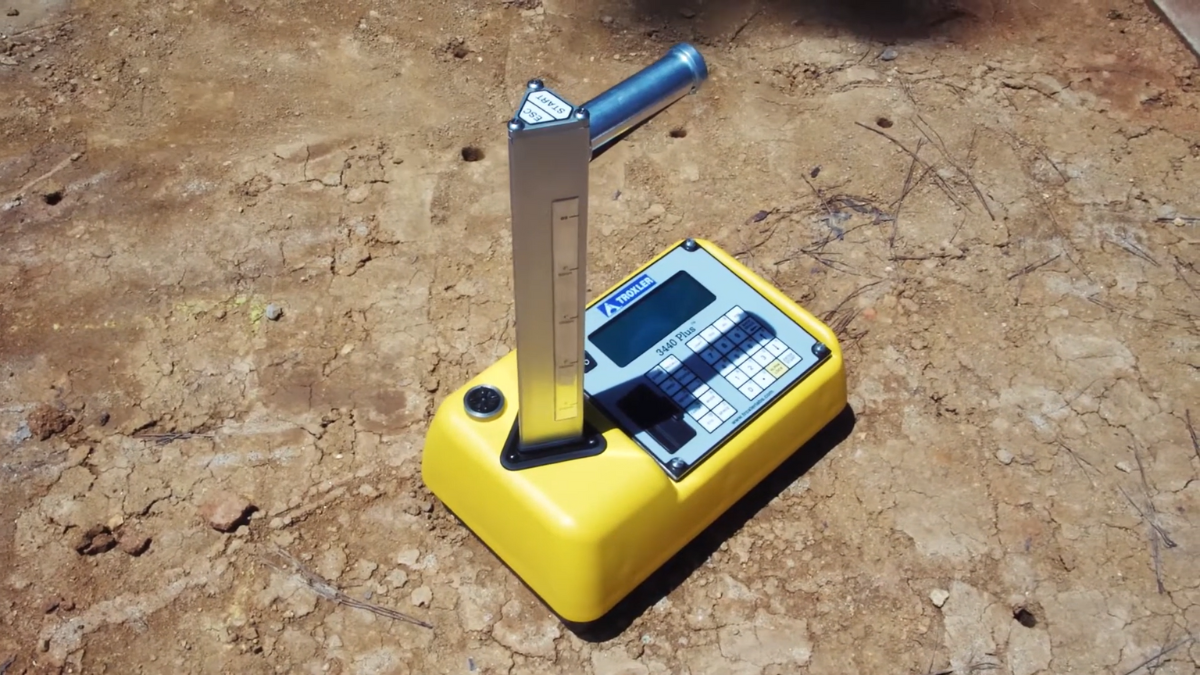

Troxler RoadReader measurement modes and statistics

โหมดทดสอบยืดหยุ่นพร้อมสถิติในตัว Flexible test modes with statistics

รองรับโหมด Backscatter และ Direct transmission สำหรับชั้นดินและแอสฟัลต์หลากหลายประเภท มีฟังก์ชันทดสอบซ้ำและคำนวณค่าเฉลี่ย ส่วนเบี่ยงเบนมาตรฐาน และดัชนีความแปรปรวนอัตโนมัติ Supports backscatter and direct transmission modes to suit different materials and layer thicknesses, with built-in statistics such as averages, standard deviation and coefficients of variation.

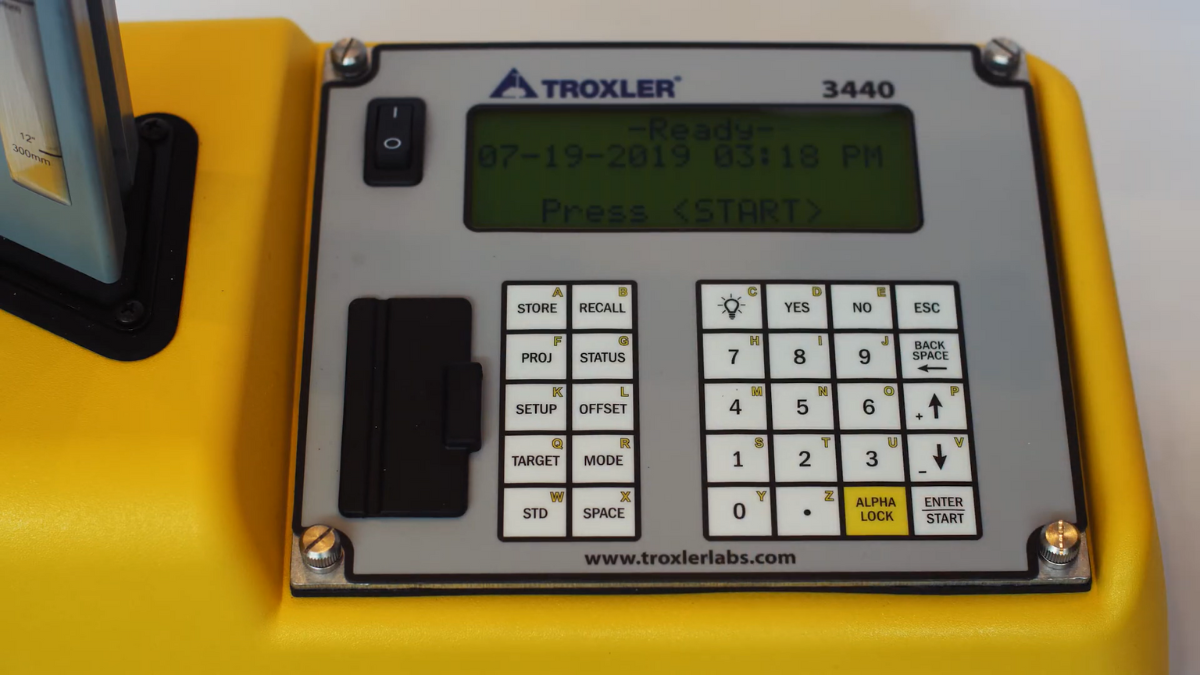

Troxler RoadReader rugged design and data logging

โครงสร้างทนทาน พร้อมระบบจัดเก็บข้อมูล Rugged design with data logging

ตัวเครื่องออกแบบให้ทนแรงสั่นสะเทือนและสภาพแวดล้อมในสนามก่อสร้าง รองรับการเก็บข้อมูลหลายงาน (projects) ในหน่วยความจำภายใน และสามารถถ่ายโอนข้อมูลไปยังคอมพิวเตอร์เพื่อทำรายงานได้สะดวก Built to withstand job-site vibration and harsh environments, with internal memory for multiple projects and convenient data transfer to office software for reporting.

งานที่เหมาะสม (Applications) Typical applications

ควบคุมการบดอัดชั้นดินถมและ Subgrade Earthwork & subgrade compaction

ทดสอบชั้น Subbase / Base สำหรับงานถนน Subbase and base course testing

ควบคุมคุณภาพผิวทางแอสฟัลต์ Asphalt pavement quality control

งานสนามบินและลานจอดเครื่องบิน Airport runways & aprons

งานตรวจรับโครงการถนนและโครงสร้างพื้นฐาน Roadway and infrastructure acceptance testing

งานซ่อมเสริมผิวทางและ Overlay Rehabilitation & overlay projects

งานอุโมงค์ สะพาน และโครงสร้างพิเศษ Tunnels, bridges and special structures

งานทดสอบแบบไม่ทำลายทั่วไป General non-destructive testing

ซอฟต์แวร์และการจัดการข้อมูล Software & data handling

การจัดเก็บข้อมูลในตัวเครื่อง On-gauge data storage

รองรับการเก็บข้อมูลหลายโปรเจกต์พร้อมรายละเอียดค่าทดสอบแต่ละจุด ช่วยให้ตามรอยข้อมูลย้อนหลังได้ง่าย และสนับสนุนการจัดทำรายงานเชิงสถิติของโครงการ Internal memory supports multiple projects with detailed test records, making it easy to trace individual readings and generate statistical project summaries.

การถ่ายโอนข้อมูลเพื่อทำรายงาน Data transfer & reporting

ข้อมูลจากเกจสามารถถ่ายโอนไปยังคอมพิวเตอร์หรือซอฟต์แวร์จัดการข้อมูลของผู้ใช้งาน เพื่อวิเคราะห์แนวโน้ม สร้างกราฟ และจัดทำรายงานผลการทดสอบสำหรับส่งมอบเจ้าของโครงการได้อย่างมืออาชีพ Gauge data can be transferred to office PCs and user data-management solutions for trend analysis, plotting and preparation of professional reports for clients and owners.
