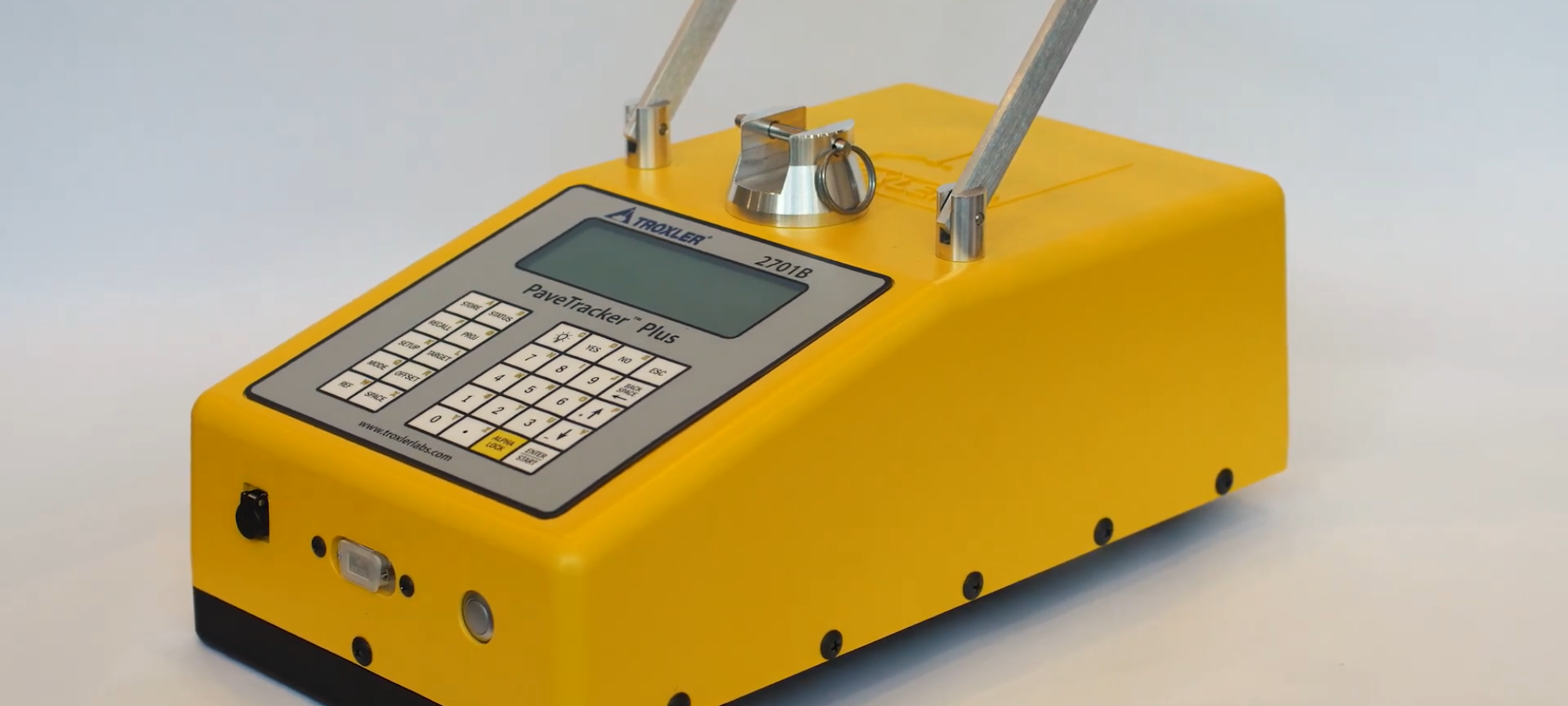

Troxler PaveTracker™ Model 2701-B Plus

ภาพรวมของระบบSystem overview

Troxler PaveTracker™ Model 2701-B Plus เป็นเกจวัดความหนาแน่นแอสฟัลต์แบบไม่ใช้สารกัมมันตรังสี ใช้เทคโนโลยีคลื่นแม่เหล็กไฟฟ้าในการประเมินความหนาแน่นของชั้นแอสฟัลต์อย่างรวดเร็วในสนาม จึงไม่ต้องมีใบอนุญาตกัมมันตรังสี หรือการฝึกอบรมด้านความปลอดภัยเพิ่มเติม The Troxler PaveTracker™ Model 2701-B Plus is a non-nuclear asphalt density gauge that uses electromagnetic sensing to provide rapid indication of pavement density in the field, eliminating the need for radioactive sources, licensing or specialized radiation safety training.

เครื่องมีน้ำหนักเพียงประมาณ 5 กิโลกรัม แสดงผลการวัดได้ภายในเวลาประมาณ 2 วินาที ช่วยให้สามารถตรวจวัดได้หลายตำแหน่งในระยะเวลาอันสั้น ตรวจจับบริเวณที่หนาแน่นต่ำ การแยกตัวของวัสดุ หรือความไม่สม่ำเสมอของการบดอัดได้ทันที เพื่อให้ผู้ควบคุมงาน สามารถสั่งปรับปรุงการบดอัดก่อนงานก่อสร้างแล้วเสร็จ Weighing only about 5 kg and delivering readings in roughly two seconds, the gauge allows many test points to be checked in a short time. Areas of low density, segregation or other non-uniformity can be identified early so the paving crew can improve compaction before construction is completed.

เทคโนโลยีTechnology

Non-nuclear
Electromagnetic sensing

ความเร็วการวัดMeasurement speed

< 2 s
Per reading

น้ำหนักโดยประมาณApprox. weight

~5 kg
Portable gauge

เหตุผลที่วิศวกรเลือกใช้ Why asphalt engineers choose PaveTracker 2701-B Plus

ปลอดภัย ไม่ใช้สารกัมมันตรังสี Safe, non-nuclear operation

ไม่ต้องมีใบอนุญาตครอบครองแหล่งกำเนิดรังสี ไม่ต้องจัดการเรื่องการขนส่งหรือการเก็บรักษาแบบพิเศษ ทำให้หน่วยงานราชการและผู้รับเหมาเริ่มใช้งานได้ง่าย ลดขั้นตอนด้านเอกสารและข้อกำกับดูแล No radioactive source means no license, transport restrictions or specialized storage. Government agencies and contractors can deploy the gauge easily while reducing paperwork and regulatory overhead.

ตรวจสอบงานได้รวดเร็วในพื้นที่กว้าง Rapid QC over large areas

แสดงผลภายในเวลาประมาณ 2 วินาทีต่อหนึ่งจุดวัด ช่วยให้สามารถสุ่มตรวจพื้นผิวทางได้หลายตำแหน่ง ตรวจพบบริเวณที่หนาแน่นต่ำหรือมีการแยกตัวของวัสดุก่อนที่จะปูทับชั้นถัดไปหรือเปิดให้จราจรใช้งาน Readings in about two seconds let you test many locations in a short time, making it easier to identify low-density zones or segregated areas before overlay or opening to traffic.

ใช้งานง่าย สอดคล้องมาตรฐาน ASTM/AASHTO Easy to use and standards-compliant

อินเทอร์เฟซใช้งานคล้ายเกจ Troxler รุ่นอื่น หน้าจอแสดงผลแบบเรืองแสง ปุ่มกดขนาดใหญ่ ใช้งานได้แม้อยู่ในที่แสงน้อย รองรับมาตรฐาน ASTM D7113 และ AASHTO T343 เพื่อความมั่นใจในการอ้างอิงผลทดสอบ A familiar interface similar to other Troxler gauges, with a large backlit display and keypad that is easy to read even in low light. Complies with ASTM D7113 and AASHTO T343 for reliable, standards-based quality control.

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของ Troxler PaveTracker™ Model 2701-B Plus สำหรับงานควบคุมคุณภาพการบดอัดชั้นแอสฟัลต์ Main capabilities of the Troxler PaveTracker™ Model 2701-B Plus for asphalt compaction quality control.

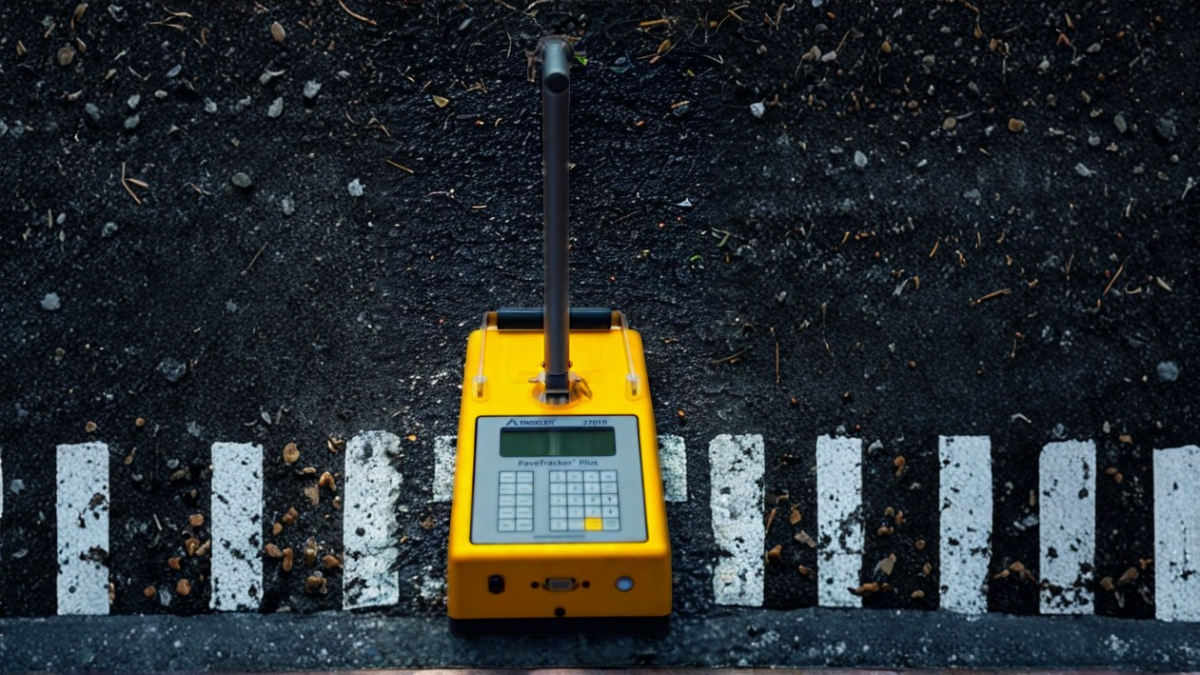

Troxler PaveTracker non-nuclear asphalt density gauge in use

เกจวัดความหนาแน่นแบบ Non-Nuclear Non-nuclear asphalt density gauge

ใช้หลักการตรวจวัดด้วยคลื่นแม่เหล็กไฟฟ้าเพื่อประเมินความหนาแน่นของชั้นแอสฟัลต์โดยไม่ใช้สารกัมมันตรังสี ช่วยลดต้นทุนด้านการบริหารจัดการแหล่งกำเนิดรังสี และเพิ่มความยืดหยุ่นในการใช้งานหน้างาน Uses electromagnetic sensing to indicate asphalt density without radioactive sources, minimizing administrative burden associated with nuclear gauges and improving flexibility on site.

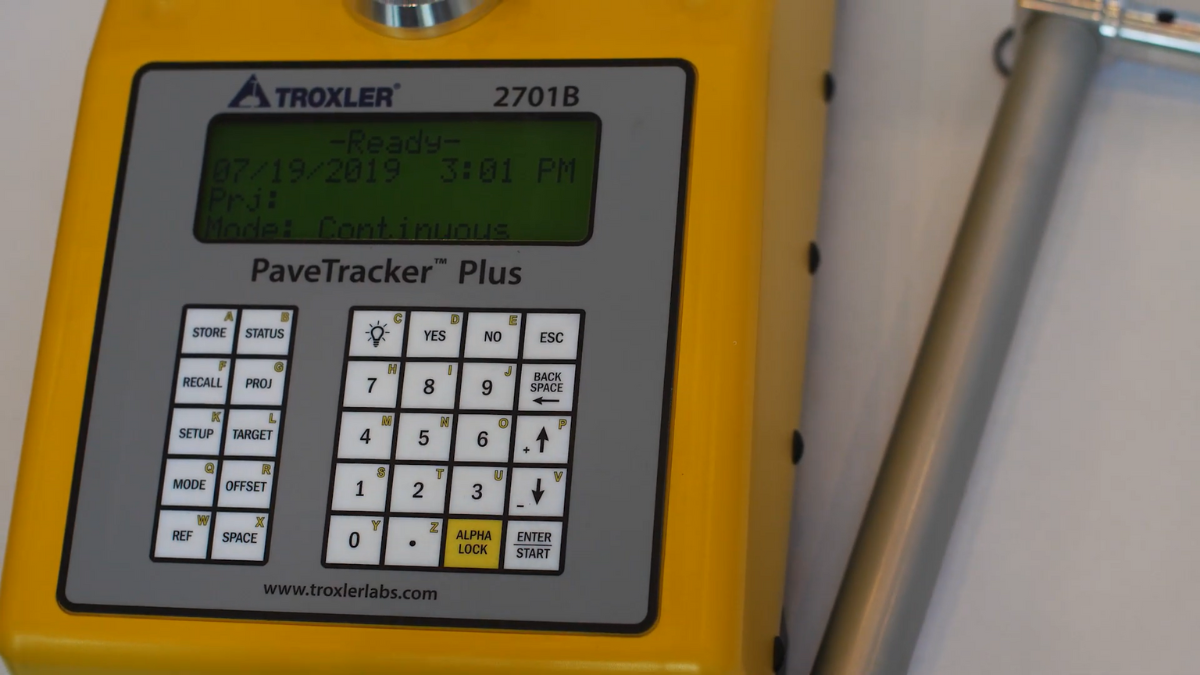

Pavetracker 2701-B Plus controls and display

วัดเร็ว ความลึกใช้งานจริง ~50 มม. Fast measurements at ~50 mm depth

ความลึกการวัดโดยประมาณ 2 นิ้ว (≈5.1 ซม.) ซึ่งสอดคล้องกับชั้นแอสฟัลต์ด้านบน ให้ค่าบ่งชี้ความหนาแน่นที่สัมพันธ์กับ Core หรือค่าเกจ Nuclear อื่นได้ ใช้เวลาอ่านค่าเพียงไม่กี่วินาทีต่อจุด และมีความแม่นซ้ำที่ดีสำหรับการควบคุมคุณภาพ A typical measurement depth of about 2 in (≈5.1 cm) targets the upper asphalt layer, providing density indication that can be correlated to core tests or nuclear gauge values. Readings are obtained within seconds with good repeatability for QC purposes.

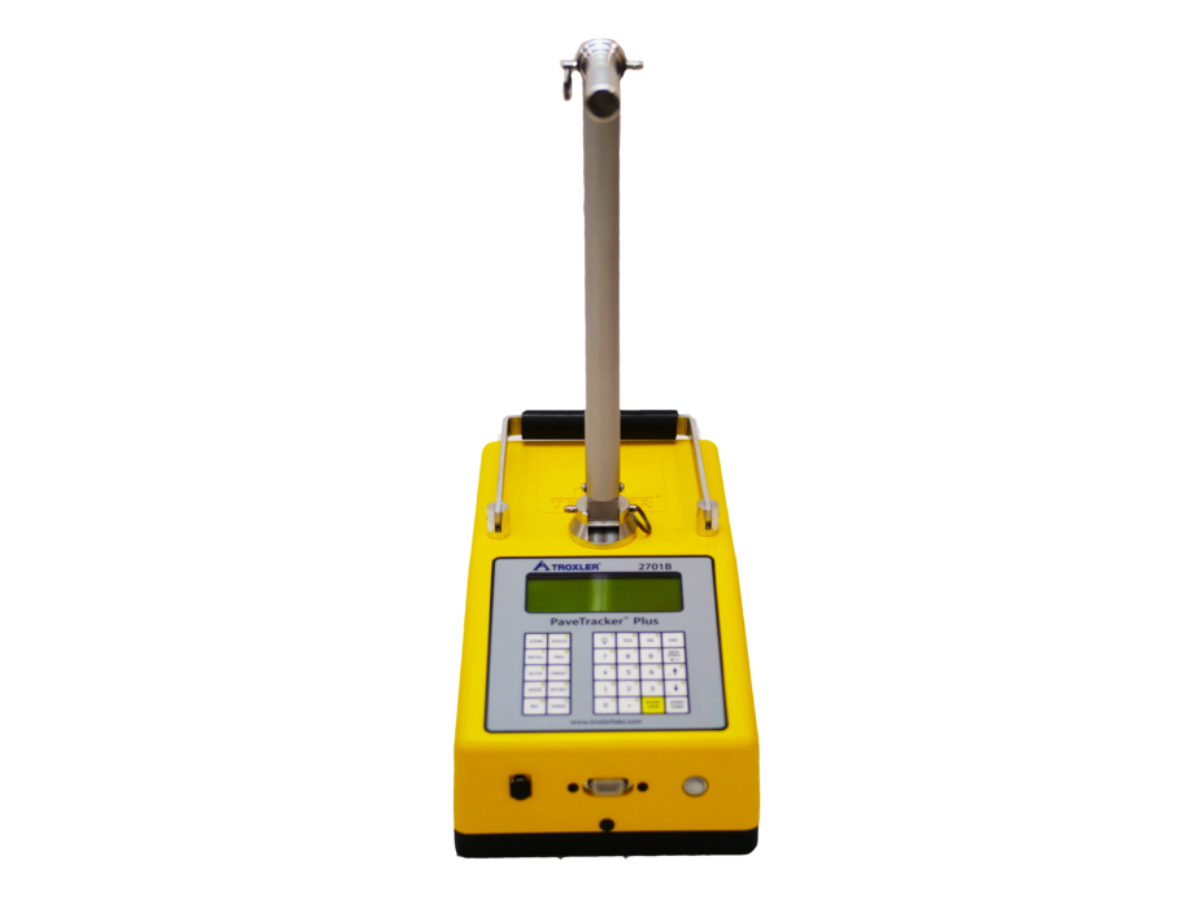

Pavetracker 2701-B Plus handle and ergonomic design

ออกแบบเพื่อภาคสนามและการจัดเก็บข้อมูล Field-ready design and data storage

น้ำหนักเครื่องประมาณ 11 ปอนด์ (5 กก.) พร้อมด้ามจับสองแบบ (ด้าม L แบบถอดได้ และหูหิ้วบนตัวเครื่อง) หน้าจอแสดงผลแบบ Backlit มองเห็นได้ชัดในที่แสงน้อย มีแผ่นอ้างอิงมาตรฐานในกล่องสำหรับตรวจสอบการทำงาน รองรับการจัดเก็บข้อมูลหลายร้อยจุดวัด เพื่อนำไปตรวจสอบหรือรายงานภายหลัง The gauge weighs about 11 lb (5 kg) and includes both a detachable L-shaped handle and a built-in bail handle for convenient use. A backlit display is easy to read in dim conditions, while an integrated reference plate in the case allows frequent functional checks. On-board memory stores large sets of readings for later review and reporting.

งานที่เหมาะสม (Applications) Typical applications

การควบคุมคุณภาพการบดอัดผิวทางแอสฟัลต์ Asphalt compaction quality control

การตรวจหาบริเวณหนาแน่นต่ำ / การแยกตัวของวัสดุ Detection of low-density or segregated areas

สุ่มตรวจการบดอัดระหว่างไลน์ลูกกลิ้ง Spot checks between roller passes

ตรวจความหนาแน่นบริเวณรอยต่อและไหล่ทาง Joint and edge compaction checks

งานออกแบบและวิจัยด้านเทคนิคการบดอัด Paving research and compaction studies

โครงการก่อสร้างและบำรุงรักษาถนน สนามบิน ลานจอดรถ Roads, airport runways and parking lots

อุปกรณ์เสริมและตัวเลือกเพิ่มเติม Options and accessories

เซนเซอร์วัดอุณหภูมิแบบอินฟราเรด (ตัวเลือกเสริม) Infrared mat temperature sensor (optional)

เพิ่มความสามารถในการวัดและแสดงอุณหภูมิพื้นผิวแอสฟัลต์ระหว่างการบดอัด เพื่อช่วยควบคุมช่วงอุณหภูมิที่เหมาะสมสำหรับการกลิ้งอัดและลดความเสี่ยงจากการบดอัดไม่สมบูรณ์ Optional infrared sensor for measuring and displaying asphalt mat temperature during compaction, helping keep rolling within the optimal temperature window and reducing the risk of inadequate compaction.

ความสามารถเชื่อมต่อ GPS และจัดเก็บตำแหน่ง GPS connectivity and location logging

รองรับการบันทึกพิกัดตำแหน่ง (Latitude/Longitude) ควบคู่กับค่าความหนาแน่น เพื่อเชื่อมโยงกับแผนที่หรือระบบจัดการสินทรัพย์ถนนในภายหลัง Optional GPS capability can log latitude and longitude together with each density reading, enabling later mapping and integration with road asset management systems.
