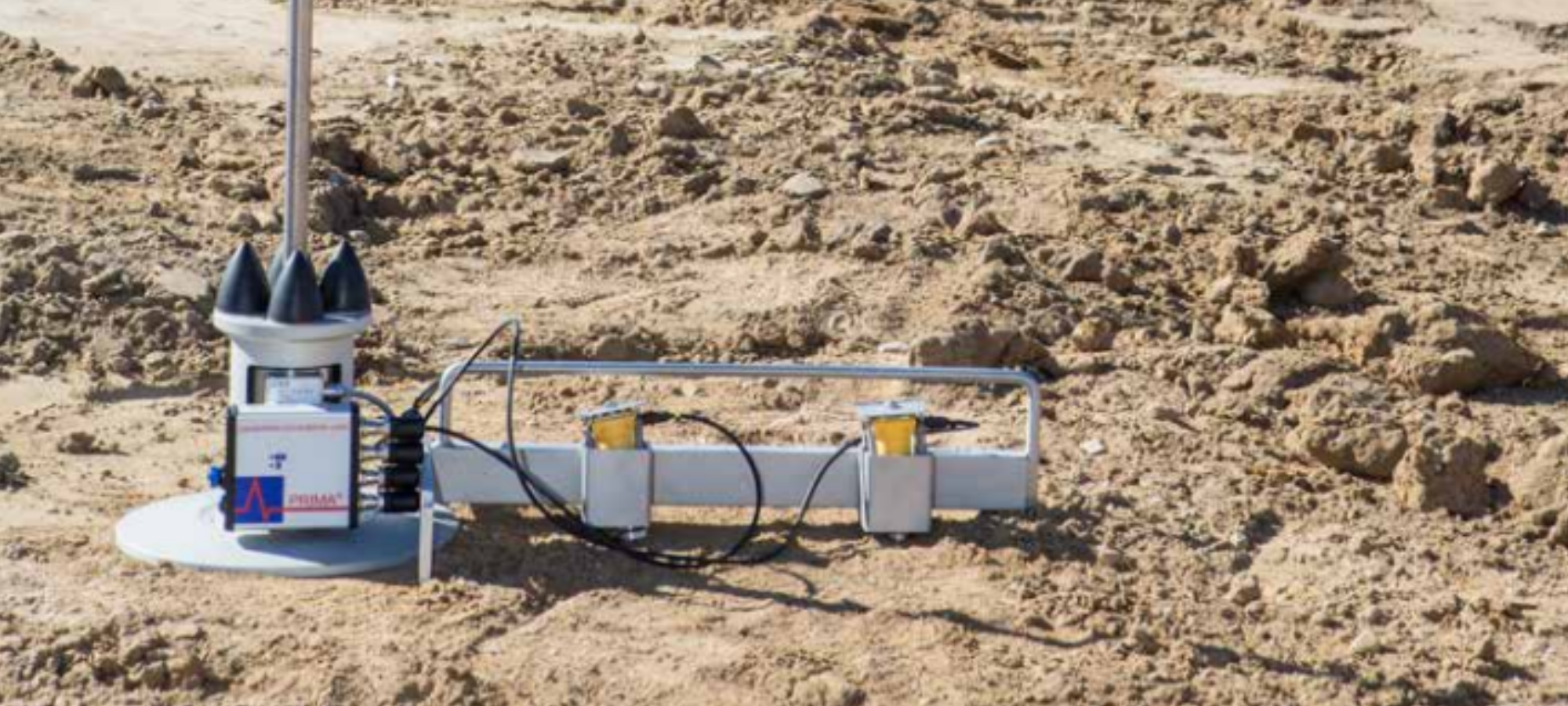

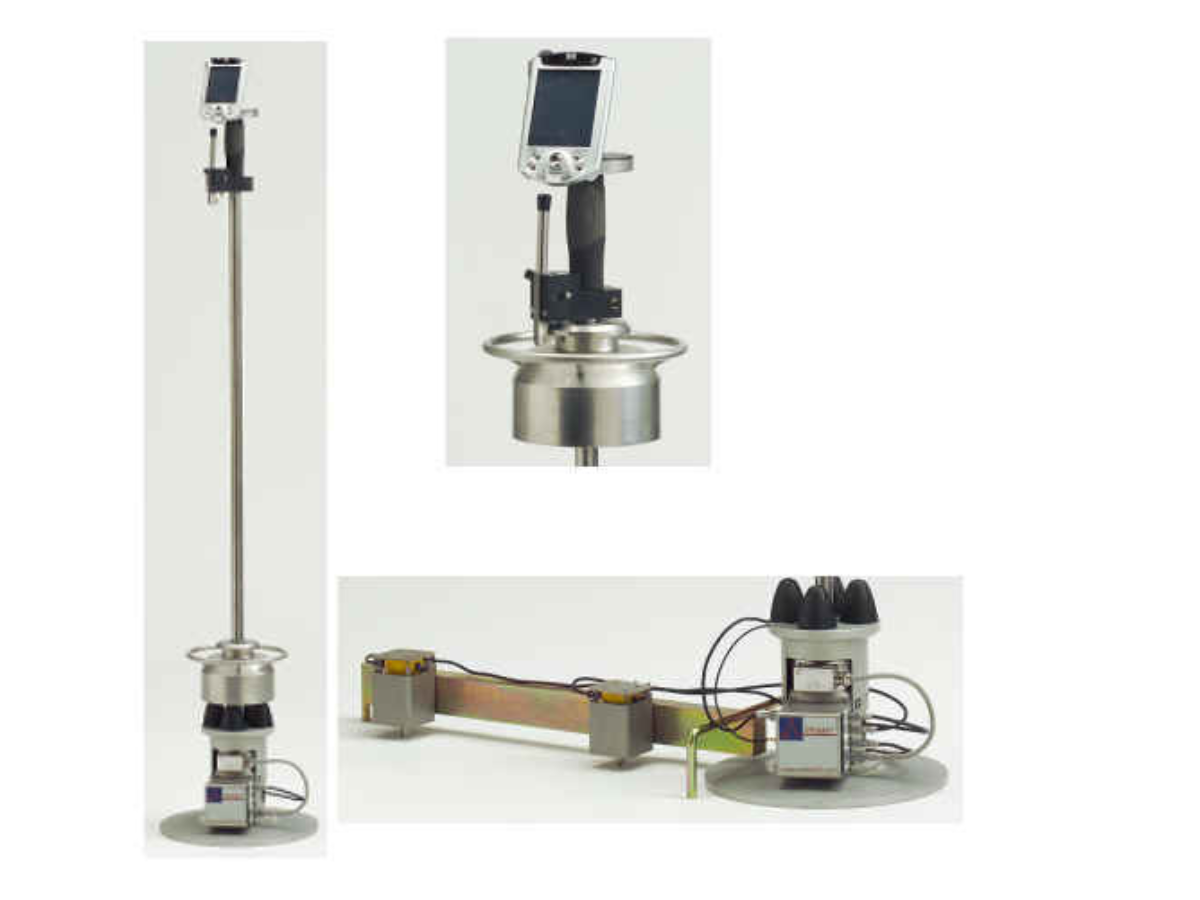

PRIMA100 Lightweight Deflectometer (LWD)

ภาพรวมของระบบSystem overview

PRIMA 100 LWD เป็นเครื่องทดสอบการยุบตัวแบบน้ำหนักตก (Lightweight Deflectometer) ที่ออกแบบมาสำหรับควบคุมคุณภาพการบดอัดและประเมินความแข็งแรงของฐานราก ชั้นดินถม และโครงสร้างทางในสนามจริง โดยใช้หลักการปล่อยน้ำหนักตกผ่านสปริงลงสู่จานโหลดแล้ววัดการยุบตัวของพื้นผิว ซอฟต์แวร์จะคำนวณค่าดัชนีความแข็งของผิว (surface modulus) เพื่อใช้เปรียบเทียบกับค่าที่ออกแบบไว้ PRIMA 100 LWD is a lightweight falling weight device for in-situ assessment of compaction quality and bearing capacity of foundations, subgrades and pavement layers. A falling mass applies a controlled impact through springs onto a loading plate while a geophone measures the resulting surface deflection. The smartphone software calculates the surface modulus, enabling direct comparison with design and acceptance criteria.

ระบบประกอบด้วยชุดน้ำหนักตกพร้อมเซลล์วัดแรงและจีโอโฟน เชื่อมต่อกับสมาร์ตโฟนผ่าน Bluetooth ทำให้ผู้ใช้งานเห็นรูปคลื่นแรงและการยุบตัว รวมถึงค่าดัชนีความแข็งได้ทันทีหลังทดสอบ ข้อมูลสามารถบันทึกขึ้นคลาวด์และส่งออกเป็นรายงานในรูปแบบ PDF หรือ CSV ได้อย่างสะดวก The system consists of an integrated drop weight with load cell and geophone, connected via Bluetooth to a smartphone. The app displays load and deflection pulses graphically and instantly reports the calculated surface modulus. Results can be stored in the cloud and exported as PDF or CSV, providing a fast and transparent workflow from testing to documentation.

Test time

~1–2 min
per test point

Operation

1 person
lightweight & mobile

Data output

Surface modulus
with load & deflection curves

เหตุผลที่วิศวกรเลือกใช้ PRIMA 100 LWD Why engineers choose PRIMA 100 LWD

ควบคุมคุณภาพการบดอัดได้ทันที Immediate compaction control

ทดสอบจุดหนึ่งใช้เวลาเพียงไม่กี่นาที พร้อมค่าดัชนีความแข็งที่คำนวณแล้ว ทำให้ควบคุมคุณภาพการบดอัดและความสามารถในการรับน้ำหนักได้ระหว่างการถมดิน ลดความเสี่ยงจากปัญหาฐานรากอ่อนและงานต้องแก้ไขภายหลัง Each point can be tested within minutes, providing a calculated surface modulus on-site. This enables contractors and consultants to verify compaction and bearing capacity during construction, reducing the risk of weak layers and costly remedial work later.

พกพาสะดวก ใช้งานได้แทบทุกพื้นที่ Lightweight & highly mobile

ชุดทดสอบมีน้ำหนักเบา มาพร้อมรถเข็นเฉพาะ ทำให้เคลื่อนย้ายและใช้งานได้ทั้งจากกลางทาง หัวงาน หรือขอบทาง เหมาะกับไซต์งานที่รถทดสอบขนาดใหญ่เข้าไม่ถึง เช่น ทางแคบ สนามบิน เขตอุตสาหกรรม หรือพื้นที่ก่อสร้างใหม่ The lightweight construction and dedicated trolley make it easy to move and operate the PRIMA 100 LWD from the middle of the road, at the shoulder or across construction sites where heavy test trucks cannot access, such as narrow streets, industrial yards and new developments.

เชื่อมต่อสมาร์ตโฟนและคลาวด์ได้ Smartphone & cloud-based workflow

ระบบเชื่อมต่อกับสมาร์ตโฟนผ่าน Bluetooth แสดงกราฟแรงและการยุบตัวแบบเรียลไทม์ ข้อมูลถูกบันทึกขึ้นคลาวด์และสามารถส่งออกเป็น PDF หรือ CSV เพื่อแนบในรายงานหรือส่งให้เจ้าของงานได้ทันที Bluetooth communication to a smartphone app provides live plots of load and deflection pulses together with calculated values. Test data is stored in the cloud and can be exported as PDF or CSV, making it easy to include in reports and share with clients or authorities.

คุณสมบัติเด่น (Features) Key features

ฟังก์ชันหลักของ PRIMA 100 LWD สำหรับงานควบคุมคุณภาพการบดอัดและประเมินฐานรากในสนามจริง Main capabilities of the PRIMA 100 LWD for field compaction control and foundation assessment.

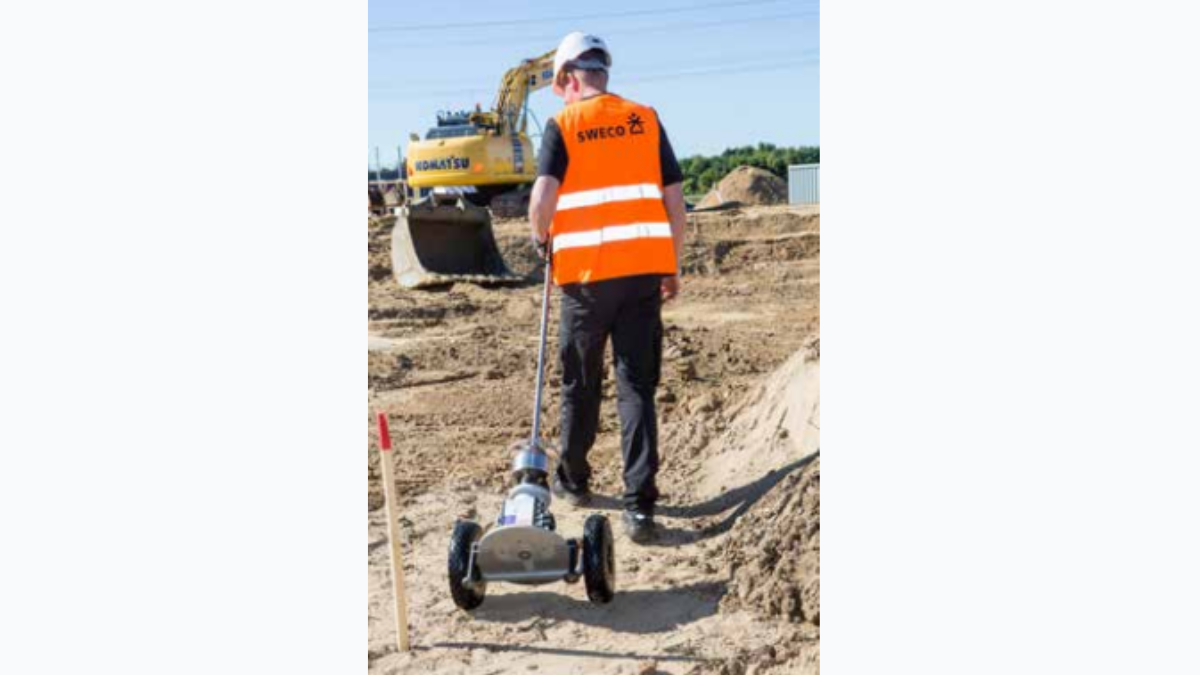

PRIMA 100 LWD lightweight and mobile testing

น้ำหนักเบา เคลื่อนย้ายสะดวก Lightweight & mobile testing

โครงสร้างเครื่องทดสอบและรถเข็นถูกออกแบบให้เหมาะกับงานภาคสนาม ใช้งานและขนย้ายได้โดยเจ้าหน้าที่เพียง 1 คน สามารถทดสอบได้ทั้งจากกลางผิวทางหรือขอบทาง โดยไม่จำเป็นต้องใช้รถบรรทุกทดสอบขนาดใหญ่ The test unit and customised trolley are designed for field use and can be operated and transported by a single person. Testing can be carried out from the middle of the road or from the shoulder without the need for heavy deflection trucks or large support vehicles.

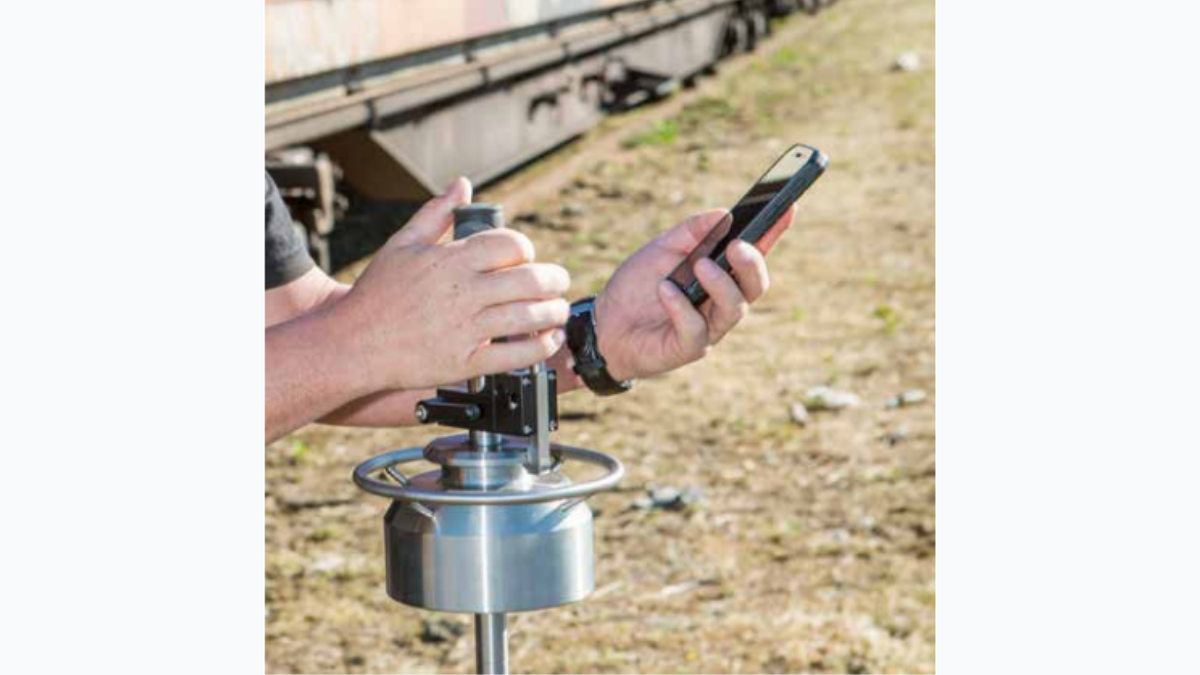

PRIMA 100 LWD smartphone and Bluetooth connection

เชื่อมต่อ Bluetooth กับสมาร์ตโฟน Bluetooth smartphone connection

สมาร์ตโฟนจะแสดงกราฟแรงและการยุบตัวของผิวทางแบบเรียลไทม์ พร้อมคำนวณค่าดัชนีความแข็งให้อัตโนมัติ ผู้ใช้งานสามารถตรวจสอบความสม่ำเสมอของผลทดสอบและบันทึกค่ามาตรฐานอ้างอิงสำหรับโครงการได้ง่าย The Bluetooth-connected smartphone app plots load and deflection pulses in real time and automatically calculates the surface modulus. Operators can quickly check repeatability, compare against target values and store reference datasets for future projects.

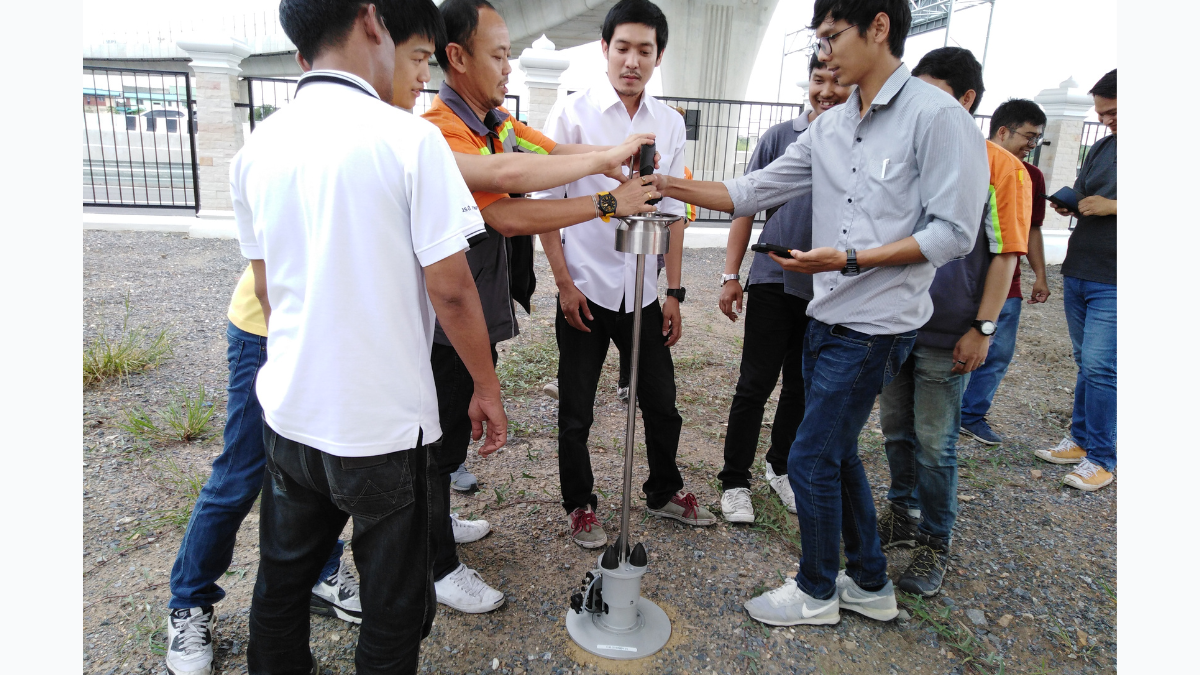

PRIMA 100 LWD reproducible loading and data quality

โหลดซ้ำได้อย่างเสถียรและอ้างอิงมาตรฐานได้ Reproducible loading & referenced calibration

น้ำหนักตกถ่ายแรงผ่านสปริงที่ออกแบบเฉพาะ ทำให้ได้รูปคลื่นแรงกระทำที่มีลักษณะสม่ำเสมอและสามารถทดสอบซ้ำจุดเดิมได้เพื่อดูแนวโน้ม การสอบเทียบถูกอ้างอิงกลับไปยังมาตรฐานสากลจากห้องปฏิบัติการที่ได้รับการรับรอง จึงมั่นใจได้ในคุณภาพและความน่าเชื่อถือของข้อมูล The drop weight transfers force through carefully selected springs, producing a repeatable impact pulse. Multiple drops at the same point can be compared to assess consistency. Calibration is referenced back to international standards from an accredited SHRP/AASHTO laboratory, ensuring traceable and trustworthy data.

งานที่เหมาะสม (Applications) Typical applications

งานถมและบดอัดดินทั่วไป Unbound earthworks & fills

ประเมินความแข็งแรงของชั้นดินถม ฐานราก และโครงสร้างทางในระหว่างก่อสร้าง Assess stiffness of compacted fills, foundations and unbound layers during construction.

งานก่อสร้างและบำรุงรักษาถนน Road construction & maintenance

ควบคุมคุณภาพการบดอัดชั้น Subgrade, Subbase และ Base รวมถึงงานปรับปรุงและซ่อมผิวทาง Quality control of subgrade, subbase and base layers, including rehabilitation and patching works.

โครงสร้างทางรถไฟและจุดตัดถนน-ราง Railway structures & crossings

ตรวจสอบความแข็งแรงของชั้นรองรางและบริเวณจุดตัดถนนกับทางรถไฟ Evaluate support conditions beneath tracks and at road–rail crossings.

สนามบินและลานจอดอากาศยาน Airport areas

ใช้ตรวจสอบชั้นโครงสร้างทางในเขตทางวิ่ง ลานจอด และทางขับ Used to check stiffness of pavement layers in runways, taxiways and aprons.

พื้นโรงงานและลานสินค้า Industrial floors & freight terminals

ประเมินความสามารถในการรับน้ำหนักของพื้นคอนกรีตและพื้นรองรับในเขตอุตสาหกรรม Assess load-carrying capacity of industrial slabs and supporting layers in freight and logistics areas.

การประเมินชั้นดินอ่อนและแนวโน้มการทรุดตัว Soft layer & settlement assessment

ช่วยระบุชั้นดินที่มีความแข็งแรงต่ำและโซนที่อาจมีปัญหาการทรุดตัวในอนาคต Identify weak subgrades and layers that may contribute to future settlement problems.

ควบคุมงานซ่อมจุดเฉพาะ (Patching) Quality control of patching

ตรวจสอบว่าพื้นที่ซ่อมเฉพาะจุดมีความแข็งแรงสอดคล้องกับพื้นที่ข้างเคียง Verify that patched areas achieve sufficient stiffness relative to surrounding pavement.

เอกสารประกอบส่งมอบงานก่อสร้าง Construction documentation

ใช้จัดทำหลักฐานเชิงปริมาณเพื่อส่งมอบงานให้เจ้าของโครงการหรือหน่วยงานกำกับดูแล Provide quantitative documentation of foundation and pavement quality for clients and authorities.

ซอฟต์แวร์และการจัดการข้อมูล Software & data handling

แอปพลิเคชันทดสอบบนสมาร์ตโฟน Smartphone test application

แอปบนสมาร์ตโฟนทำหน้าที่ควบคุมการทดสอบ แสดงกราฟแรงและการยุบตัว พร้อมคำนวณค่าดัชนีความแข็งและบันทึกข้อมูลแต่ละจุด ช่วยให้ผู้ปฏิบัติงานตรวจสอบคุณภาพหน้างานและเปรียบเทียบกับเกณฑ์ออกแบบได้ทันที The smartphone app controls the test sequence, visualises load and deflection curves, calculates surface modulus and stores each measurement point. It supports on-site quality checks and quick comparison against project-specific target values.

คลาวด์และรายงานผล Cloud storage & reporting

ข้อมูลการทดสอบสามารถอัปโหลดขึ้นคลาวด์โดยอัตโนมัติและส่งออกเป็นไฟล์ PDF หรือ CSV เพื่อใช้ในการจัดทำรายงาน รวมถึงการส่งต่อให้วิศวกรผู้ออกแบบและเจ้าของงานเพื่อพิจารณาร่วมกัน Test data can be uploaded automatically to the cloud and exported as PDF or CSV, making it straightforward to compile documentation and share results with designers, supervisors and clients as part of the project QA/QC process.

ดาวน์โหลดเอกสารDownloads

PRIMA 100 LWD – Leaflet (PDF)

Sweco · Lightweight Deflectometer

PDF

PRIMA 100 LWD – Example test report

Sample documentation & reporting format

PDF
