ภาพรวมของระบบSystem overview

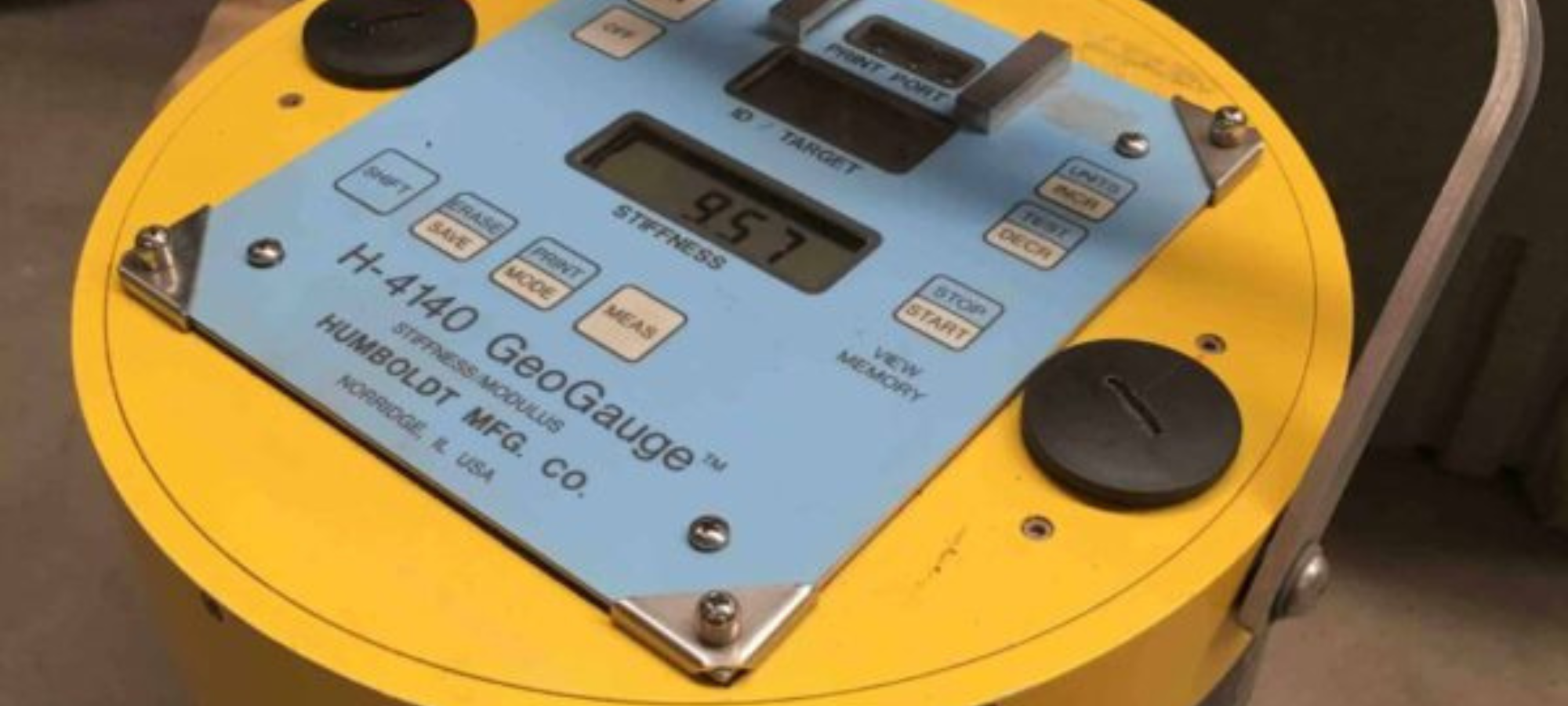

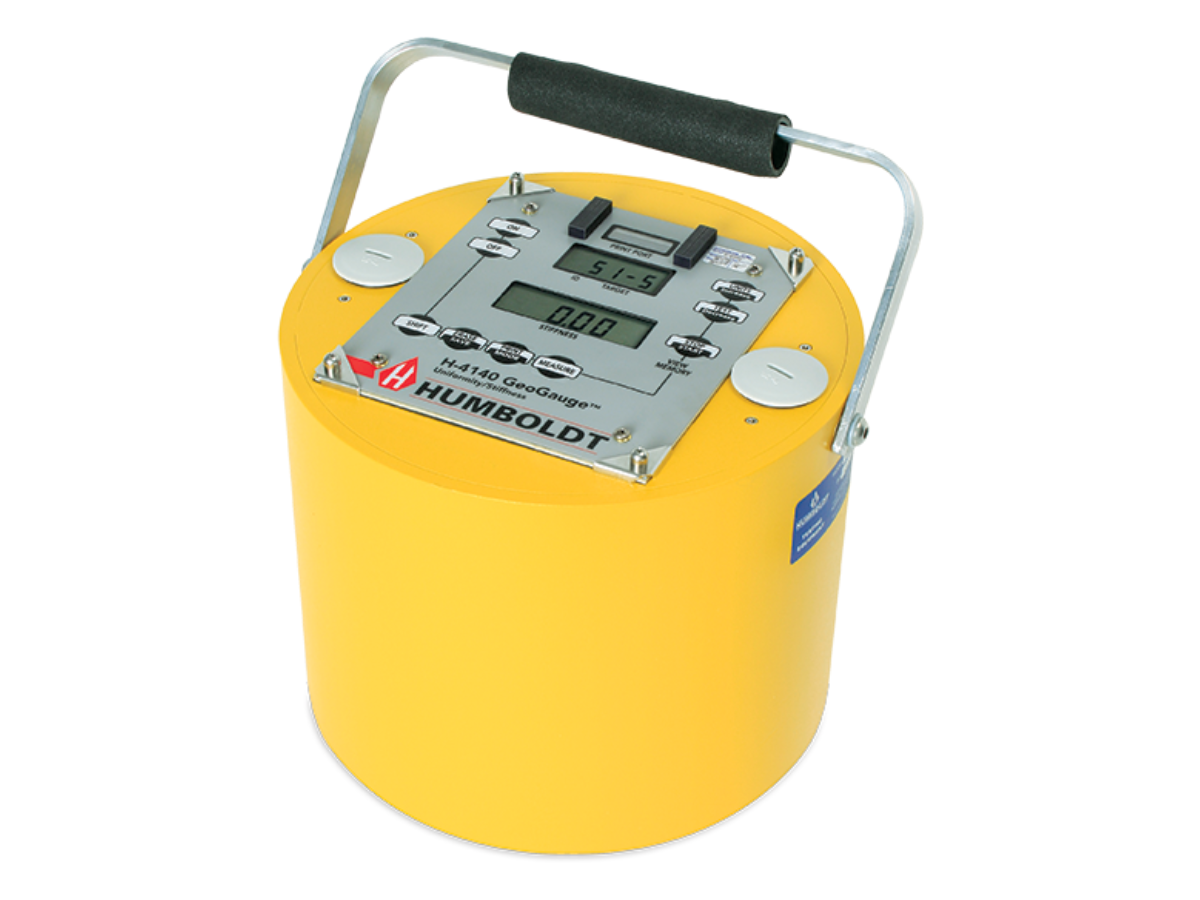

Humboldt GeoGauge H-4140 เป็นเครื่องมือภาคสนามแบบพกพาที่ใช้วัดความแข็งตัวของชั้นดิน (Structural Layer Stiffness) และมอดูลัสของวัสดุโดยตรงจากผิวดินในตำแหน่งจริง ช่วยให้วิศวกรเห็นความสม่ำเสมอของการบดอัดชั้น Subgrade, Subbase และ Base และสามารถตรวจพบจุดผิดปกติที่การวัดเฉพาะความหนาแน่นอาจมองไม่เห็น The Humboldt GeoGauge H-4140 is a hand-portable field instrument that directly measures structural layer stiffness and material modulus at the ground surface. It allows engineers to assess the uniformity of compacted subgrade, subbase and base layers, and to identify construction anomalies that traditional density-only measurements may miss. :contentReference[oaicite:0]{index=0}

GeoGauge ใช้แรงสั่นที่ความถี่คงที่หลายค่าบนผิวดิน วัดแรงและการยุบตัวที่เกิดขึ้นเพื่อนำมาคำนวณค่าความแข็งตัวและมอดูลัส ซึ่งเป็นสมบัติทางวิศวกรรมที่เกี่ยวข้องกับการออกแบบและการใช้งานจริงของโครงสร้างทางและฐานราก ทำให้สามารถเชื่อมโยงการควบคุมคุณภาพการบดอัดในสนามเข้ากับการออกแบบเชิงกล–ประจักษ์ (Mechanistic-Empirical Design) ได้อย่างชัดเจน By applying a vibrating force at a set of discrete frequencies and measuring the resulting surface deflection, the GeoGauge derives stiffness and related moduli that are directly relevant to pavement, bedding and foundation performance. These measurements can be linked to mechanistic–empirical design parameters, enabling true performance-based compaction QC/QA. :contentReference[oaicite:1]{index=1}

Measure depth

~230–310 mm
≈ 9–12 inches

Stiffness range

3–70 MN/m
≈ 17–400 klbf/in

Test duration

≈ 75 s / test
fast in-field QC

เหตุผลที่วิศวกรภาคสนามเลือกใช้ GeoGauge Why field engineers choose GeoGauge

วัดสมบัติทางวิศวกรรมโดยตรง Direct engineering properties

GeoGauge วัดค่าความแข็งตัวและมอดูลัสของวัสดุในสนามโดยตรง ช่วยตรวจสอบว่าค่าที่ใช้ในการออกแบบทางวิศวกรรม เช่น Resilient Modulus หรือ Young’s Modulus สอดคล้องกับสภาพจริงของโครงสร้างหรือไม่ และสามารถใช้ควบคู่กับ Nuclear Gauge หรือ Electrical Density Gauge เพื่อให้เห็นทั้งด้าน “ความหนาแน่น” และ “ความแข็งแรงเชิงโครงสร้าง” พร้อมกัน The GeoGauge measures in-place stiffness and modulus in the field, allowing verification that design assumptions such as resilient modulus and Young’s modulus are being achieved. It complements nuclear and electrical density gauges by adding structural performance information to traditional density-based QC/QA. :contentReference[oaicite:2]{index=2}

ควบคุมคุณภาพการบดอัดและชั้นปรับปรุง Improved compaction and stabilization QC

การกำหนด Target Stiffness และติดตามค่าจริงในสนามช่วยลดความแปรปรวนของคุณสมบัติชั้นดิน ตรวจพบโซนที่อ่อนตัวผิดปกติได้ตั้งแต่ระหว่างก่อสร้าง และควบคุมความแข็งแรงของชั้นดินปรับปรุง เช่น Lime / Cement / Fly-ash / Polymer Stabilized ได้อย่างมีประสิทธิภาพ ส่งผลให้ผิวทางมีอายุการใช้งานยาวนานและค่าบำรุงรักษาลดลง Using target stiffness values and tracking actual field measurements reduces variability in layer properties, highlights weak zones during construction and supports QC of lime, cement, fly-ash and polymer stabilized layers. This leads to longer pavement life, better smoothness and lower long-term maintenance costs. :contentReference[oaicite:3]{index=3}

พกพาสะดวก ไม่ใช้รังสี Portable, non-nuclear & cost-effective

ตัวเครื่องหนักประมาณ 10 กิโลกรัม ใช้แบตเตอรี่ขนาด D-cell หาซื้อง่าย ไม่ต้องมีใบอนุญาตสารกัมมันตรังสี สามารถเก็บข้อมูลได้หลายร้อยจุดต่อวัน ลดต้นทุนการทดสอบภาคสนามเมื่อเทียบกับการทดสอบมอดูลัสแบบดั้งเดิม และช่วยสนับสนุนการออกแบบเชิงกล–ประจักษ์ได้ในขั้นตอนก่อสร้างจริง Weighing roughly 10 kg and powered by common D-cell batteries, the GeoGauge is easy to move around the site, non-nuclear, and can store hundreds of measurements per day. It reduces the cost and complexity of modulus testing compared to conventional methods while directly supporting mechanistic–empirical design during construction. :contentReference[oaicite:4]{index=4}

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของ Humboldt GeoGauge H-4140 สำหรับงานควบคุมคุณภาพการบดอัดและการประเมินความแข็งแรงของชั้นดินในสนาม Highlighting the main capabilities of the Humboldt GeoGauge H-4140 for in-place compaction control and structural evaluation of soil layers.

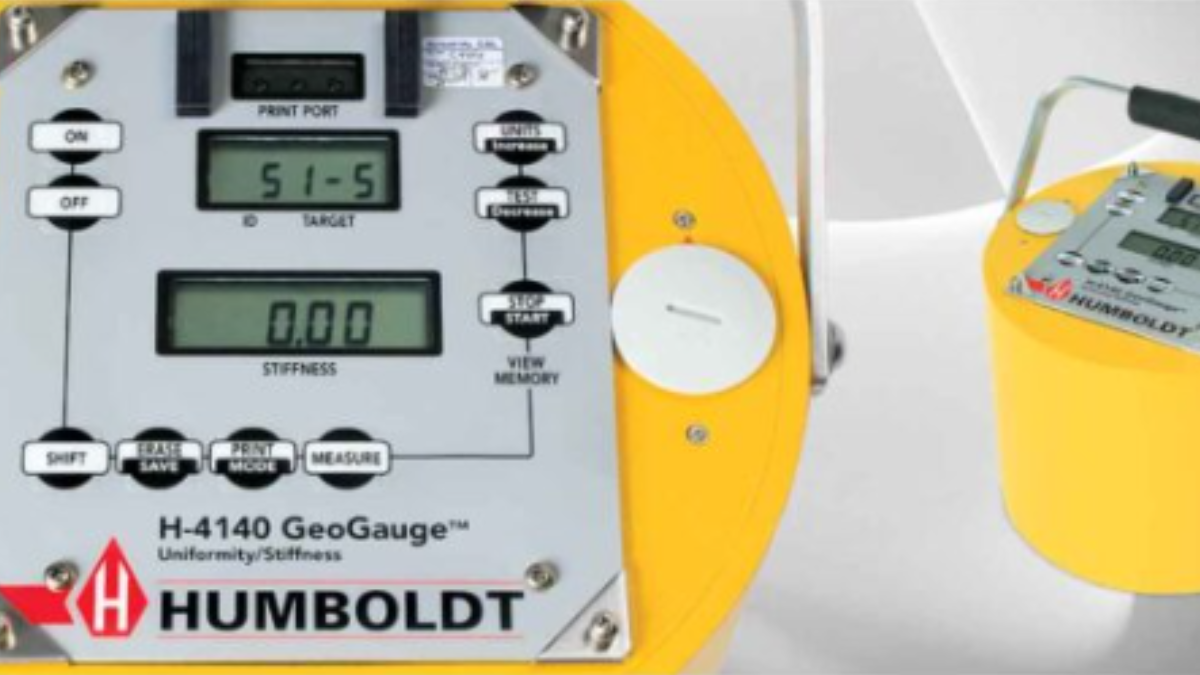

GeoGauge dynamic stiffness and modulus measurement

การวัด Stiffness และ Modulus แบบไดนามิก Dynamic stiffness and modulus measurement

GeoGauge ใช้แรงสั่นคงที่หลายความถี่กับผิวดินและวัดการยุบตัวที่เกิดขึ้น เพื่อคำนวณค่าความแข็งตัวของชั้นดิน (Stiffness) ในช่วงประมาณ 3–70 MN/m (17–400 klbf/in) และสามารถคำนวณ Young’s Modulus ได้จากสมมติฐานค่า Poisson’s Ratio ทำให้ได้สมบัติทางวิศวกรรมที่เชื่อมโยงโดยตรงกับการออกแบบโครงสร้างทางและฐานราก The GeoGauge applies steady-state sinusoidal loads at multiple frequencies and measures the resulting surface displacement to derive stiffness in the range of roughly 3–70 MN/m (17–400 klbf/in). With an assumed Poisson’s ratio, Young’s modulus can also be estimated, providing engineering properties that directly support pavement and foundation design. :contentReference[oaicite:5]{index=5}

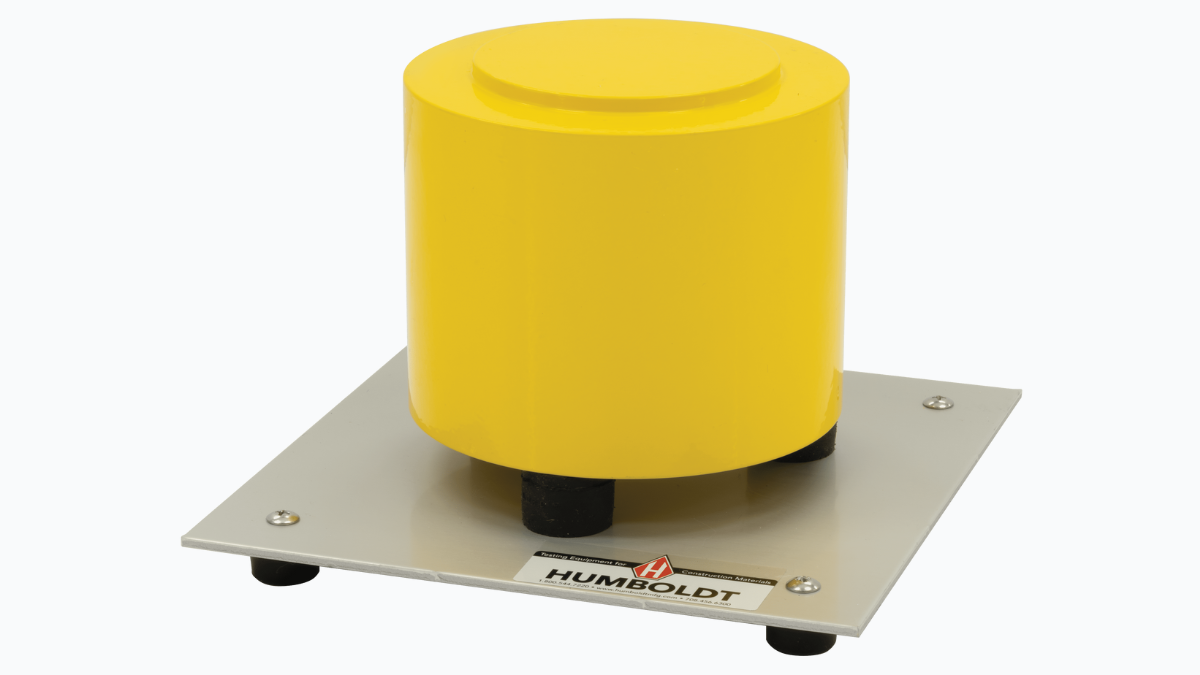

GeoGauge supporting mechanistic-empirical design

รองรับการออกแบบเชิงกล–ประจักษ์ (M-E Design) Mechanistic–empirical design support

การบันทึกค่าความแข็งตัวและมอดูลัสในสนามอย่างเป็นระบบ ทำให้สามารถสร้างฐานข้อมูล Resilient Modulus “as-built” เพื่อนำไปใช้ในแบบจำลองเชิงกล–ประจักษ์ของโครงสร้างทางได้โดยตรง ช่วยลดการพึ่งพาผลทดสอบในห้องปฏิบัติการเพียงอย่างเดียว และสะท้อนพฤติกรรมจริงของวัสดุภายใต้สภาวะภาคสนาม Systematic field measurements of stiffness and modulus allow building an “as-built” resilient modulus database that feeds directly into mechanistic–empirical pavement and earthworks models. This reduces reliance on purely laboratory-based values and better reflects in-situ material behavior. :contentReference[oaicite:6]{index=6}

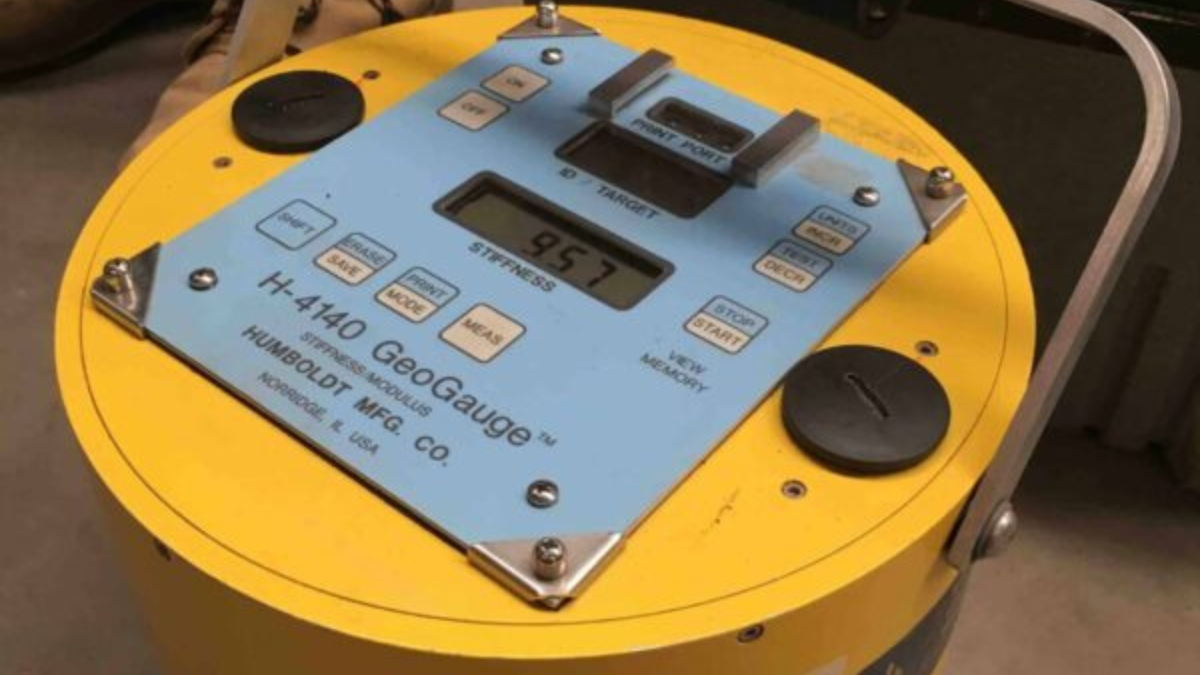

GeoGauge portable field operation and data logging

ออกแบบเพื่อใช้งานภาคสนามอย่างแท้จริง Field-ready operation and data logging

ตัวเครื่องมาพร้อมจอแสดงผล LCD และนาฬิกาบันทึกเวลา–วันที่ของแต่ละการวัด ใช้แบตเตอรี่ขนาด D-cell จำนวน 6 ก้อน สามารถเก็บข้อมูลได้ถึง ~500 การวัดต่อวัน และดาวน์โหลดข้อมูลผ่านอินฟราเรดเพื่อวิเคราะห์ต่อในคอมพิวเตอร์ ทั้งหมดถูกบรรจุในเคสแข็งพร้อมตัวล็อก เหมาะสำหรับงานภาคสนามที่ต้องการความรวดเร็วและทนทาน An integrated LCD display and internal clock time-stamp each measurement. Six common D-cell batteries power hundreds of tests, and up to roughly 500 measurements can be stored and later downloaded via an infrared link. A rugged transit case with locks protects the instrument during transport and daily field use. :contentReference[oaicite:7]{index=7}

งานที่เหมาะสม (Applications) Typical applications

QC/QA การบดอัดชั้น Subgrade และ Base QC/QA of compacted subgrade and base

การควบคุมชั้นปรับปรุง Lime / Cement / Fly-ash / Polymer Control of lime, cement, fly-ash and polymer stabilized layers

ถนนลูกรังและชั้นหินคลุกที่ไม่ผูกมัด Unbound granular bases and unpaved roads

พื้นทางยางมะตอย และ Cold In-place Recycling Asphalt layers and cold in-place recycling

สนามบิน Runway / Taxiway / Infield Airport runways, taxiways and infields

การตรวจสอบการถมกลับรอบท่อและโครงสร้างใต้ดิน Backfill around buried utilities and structures

สนับสนุนฐานข้อมูลสำหรับ Mechanistic–Empirical Pavement Design Database support for mechanistic–empirical pavement design

งานวิจัยและงานวิเคราะห์พฤติกรรมชั้นดินในสนาม Research and in-situ behavior studies

ซอฟต์แวร์และการจัดการข้อมูลที่เกี่ยวข้อง Related software and data handling

GeoGauge Data Download Utility

ซอฟต์แวร์สำหรับดาวน์โหลดข้อมูลจาก GeoGauge ผ่านอินฟราเรด เพื่อนำค่า Stiffness / Modulus ที่บันทึกไว้ไปจัดเก็บ วิเคราะห์เพิ่มเติม หรือเชื่อมโยงเข้ากับแบบฟอร์มรายงานและโปรแกรมออกแบบทางของหน่วยงานได้อย่างยืดหยุ่น Utility software for downloading stored GeoGauge measurements via infrared, enabling archiving, further analysis and easy integration with agency reporting templates and pavement design software.

การวิเคราะห์ต่อใน Excel / Pavement Design Tools

ข้อมูลที่ได้จาก GeoGauge สามารถส่งออกเป็นไฟล์ที่นำไปเปิดใน Excel หรือซอฟต์แวร์ออกแบบโครงสร้างทางเชิงกล–ประจักษ์อื่นๆ เพื่อสร้างกราฟ วิเคราะห์แนวโน้ม และใช้เป็นค่าอินพุตในแบบจำลองโครงสร้างทางและฐานรากได้โดยตรง Exported GeoGauge data can be used in Excel or mechanistic–empirical pavement and foundation design tools to plot trends, derive target ranges and feed directly into structural analysis models.

ดาวน์โหลดเอกสารDownloads

Humboldt GeoGauge H-4140 – Brochure (PDF)

Humboldt · Soil Stiffness / Modulus Gauge · ASTM D6758

PDF

Humboldt GeoGauge H-4140 – Product Manual

Operating instructions, technical specifications and QC/QA examples

PDF
