ABEM GroundTEM Trek เปิดตัวในไทย | Mobile TEM สำหรับสำรวจน้ำบาดาล

ภาพรวมของระบบSystem overview

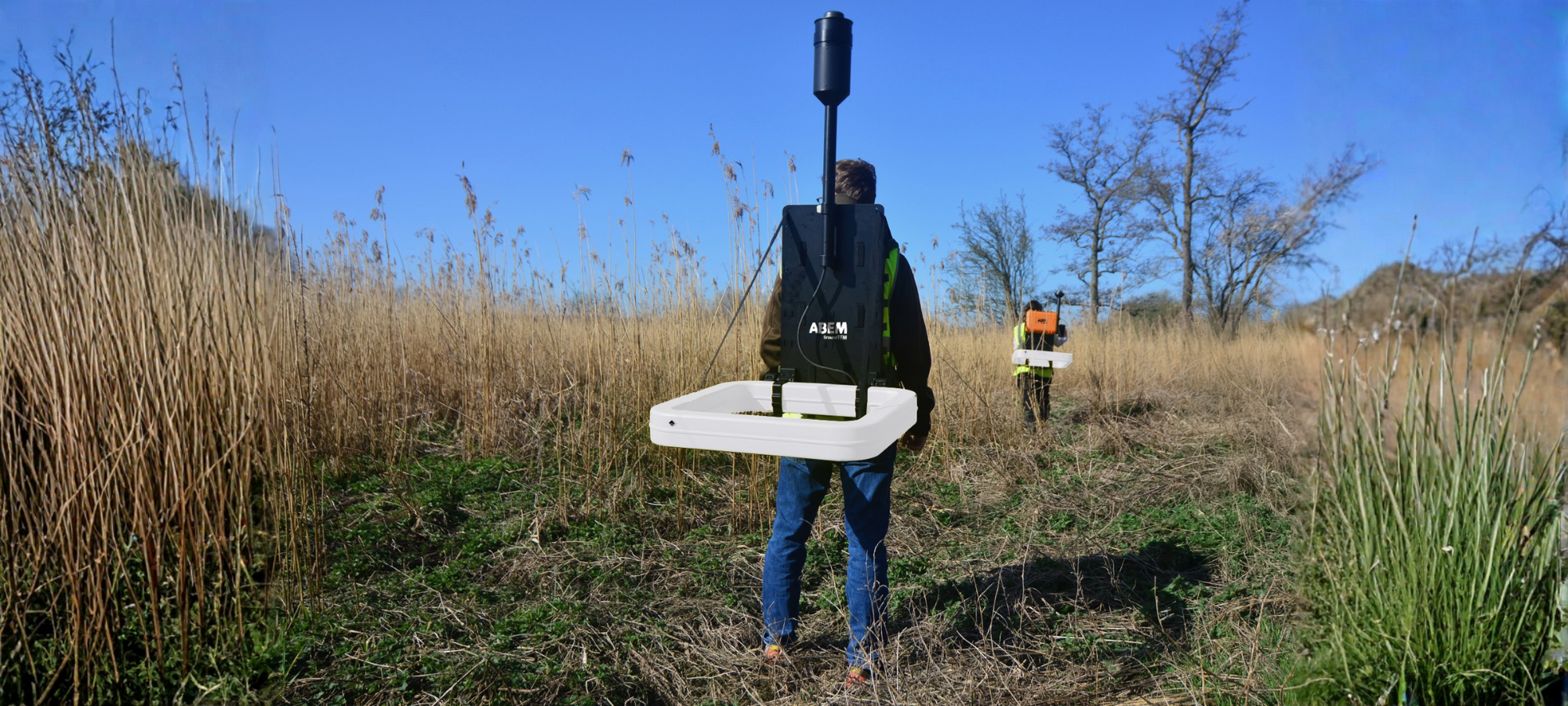

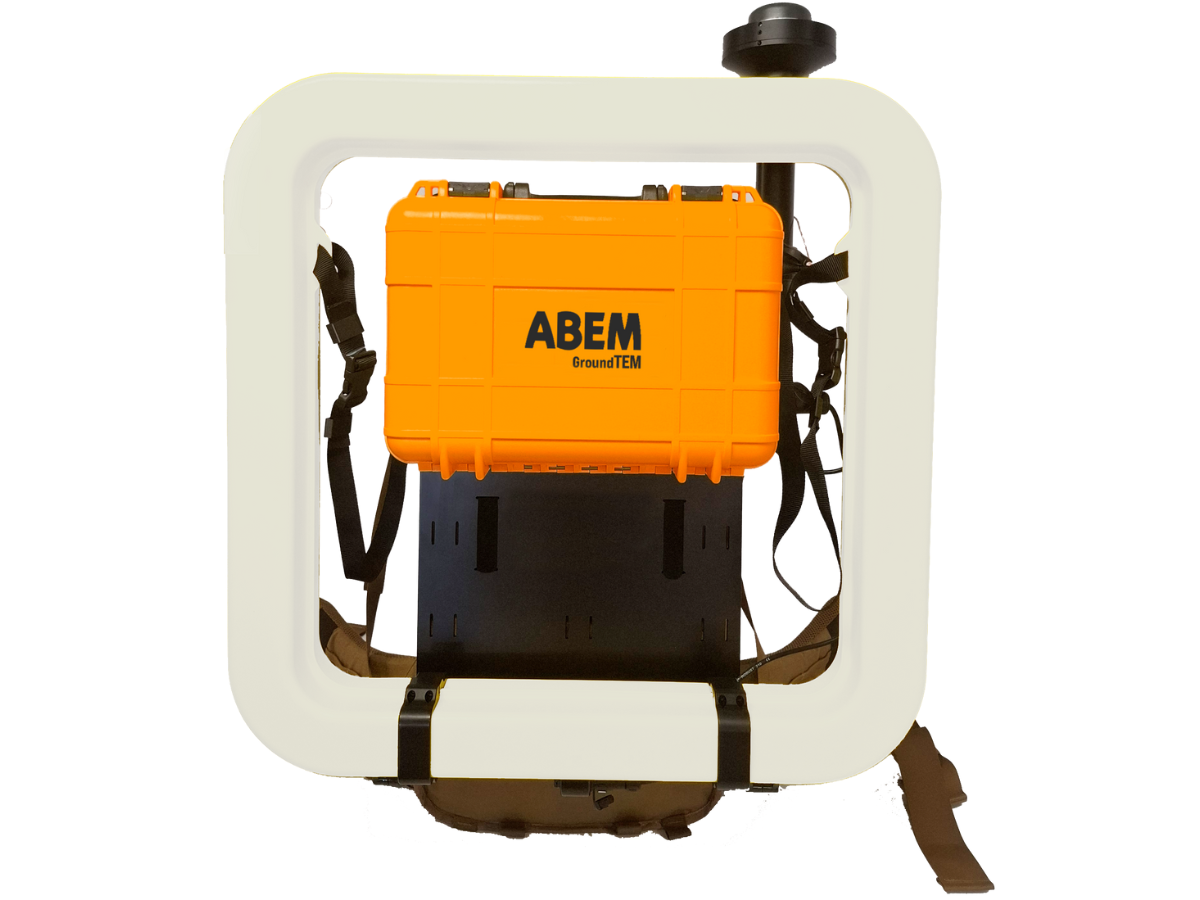

ABEM GroundTEM Trek คือระบบสำรวจธรณีฟิสิกส์แบบ Transient Electromagnetic (TEM) ที่ออกแบบให้ติดตั้งบนเฟรมสะพายหลัง เน้นงานสำรวจทรัพยากรน้ำ เช่น น้ำบาดาล น้ำใต้ดิน การ Recharge ชั้นหินอุ้มน้ำ (Managed Aquifer Recharge; MAR) และงานด้านสิ่งแวดล้อมที่ต้องการข้อมูลความต้านทานไฟฟ้าในแนวดิ่งที่เชื่อถือได้ ABEM GroundTEM Trek is a backpack-mounted Transient Electromagnetic (TEM) system engineered for near-surface water and environmental investigations. It is optimized for groundwater mapping, aquifer characterization, managed aquifer recharge (MAR) and environmental assessments where reliable vertical resistivity profiles are required.

ระบบใช้ชุด Transmitter / Receiver แบบไร้สายแยกกัน เดินสำรวจไปพร้อมกันและเก็บข้อมูลอย่างต่อเนื่อง ทำให้สามารถทำโปรไฟล์ตามแนวเส้นสำรวจได้อย่างรวดเร็ว ด้วยความลึกสำรวจโดยทั่วไปประมาณ 75–100 เมตร (ขึ้นอยู่กับสภาพธรณีวิทยา) จึงเหมาะสำหรับโครงการที่ต้องการโซลูชัน Mobile TEM ในระดับเดียวกับ TEM2Go แต่เชื่อมต่อกับซอฟต์แวร์และ Workflow ของ ABEM และ Aarhus Workbench The Trek uses a wirelessly linked transmitter and receiver with a fixed separation, collecting data continuously while walking. Typical depth of investigation is around 75–100 m depending on geology, making it well-suited for projects that require mobile TEM performance in the same class as TEM2Go, but integrated with the ABEM / Guideline Geo ecosystem and Aarhus Workbench-based workflows.

Survey mode

Walking TEM
continuous profiling

Target projects

Groundwater
MAR & water management

Depth

~75–100 m
geology-dependent

เหตุผลที่ทีมงานน้ำบาดาลเลือกใช้Why groundwater teams choose GroundTEM Trek

คล่องตัวสูง เดินสำรวจได้ทุกสภาพพื้นที่High mobility in any terrain

โครงสร้างแบบสะพายหลังช่วยให้เดินสำรวจได้แม้ในพื้นที่ลาดชัน ป่า ลำน้ำ หรือบริเวณที่รถเข้าไม่ถึง ลดเวลาเตรียมงานภาคสนามเมื่อเทียบกับระบบ TEM แบบตั้ง Loop ขนาดใหญ่ และตอบโจทย์โครงการที่ต้องการลดร่องรอยรบกวนในพื้นที่สำรวจ The backpack configuration enables surveys in steep slopes, forest, narrow access roads and areas where vehicles cannot enter. Setup time is significantly reduced compared to large-loop TEM systems, while leaving minimal physical footprint on sensitive sites such as recharge zones and well fields.

โฟกัสงานน้ำบาดาลและการจัดการน้ำใต้ดินOptimized for groundwater & water management

โปรไฟล์ความต้านทานไฟฟ้าในแนวดิ่งช่วยให้แยกชั้นดินเหนียว–ดินทราย ระบุขอบเขตชั้นหินอุ้มน้ำ แนวรอยต่อระหว่างน้ำจืด–น้ำเค็ม และติดตามการกระจายตัวของมลพิษได้อย่างมีประสิทธิภาพ เหมาะทั้งสำหรับออกแบบบ่อบาดาล ประเมินศักยภาพ MAR และวางแผนจัดการทรัพยากรน้ำในระยะยาว Vertical resistivity soundings allow you to distinguish clay versus sandy layers, delineate aquifer boundaries, track freshwater–saltwater interfaces and identify contamination plumes. This makes the system ideal for well siting, MAR feasibility studies and long-term groundwater resource management and protection.

Workflow เชื่อมต่อ Aarhus WorkbenchIntegrated with Aarhus Workbench

ดาต้าจาก GroundTEM Trek สามารถนำไปประมวลผลและ Inversion ใน Aarhus Workbench ได้โดยตรง ใช้ Tools เดียวกับที่ใช้ในโครงการ TEM ขนาดใหญ่ทั่วโลก ทำให้คุณได้ Workflow ตั้งแต่การวางแผนสำรวจ การตรวจสอบคุณภาพข้อมูลภาคสนาม จนถึงโมเดล 1D/2D พร้อมแผนที่สำหรับรายงานในซอฟต์แวร์เดียว GroundTEM Trek data can be processed and inverted directly in Aarhus Workbench, using the same tools as large-scale TEM projects worldwide. This provides a consistent workflow from survey planning and field quality control to 1D/2D inversion models and map products ready for reporting and decision-making.

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของ ABEM GroundTEM Trek สำหรับงานสำรวจน้ำบาดาลและการจัดการทรัพยากรน้ำใต้ดิน Highlighting the main capabilities of ABEM GroundTEM Trek for groundwater and subsurface water management projects.

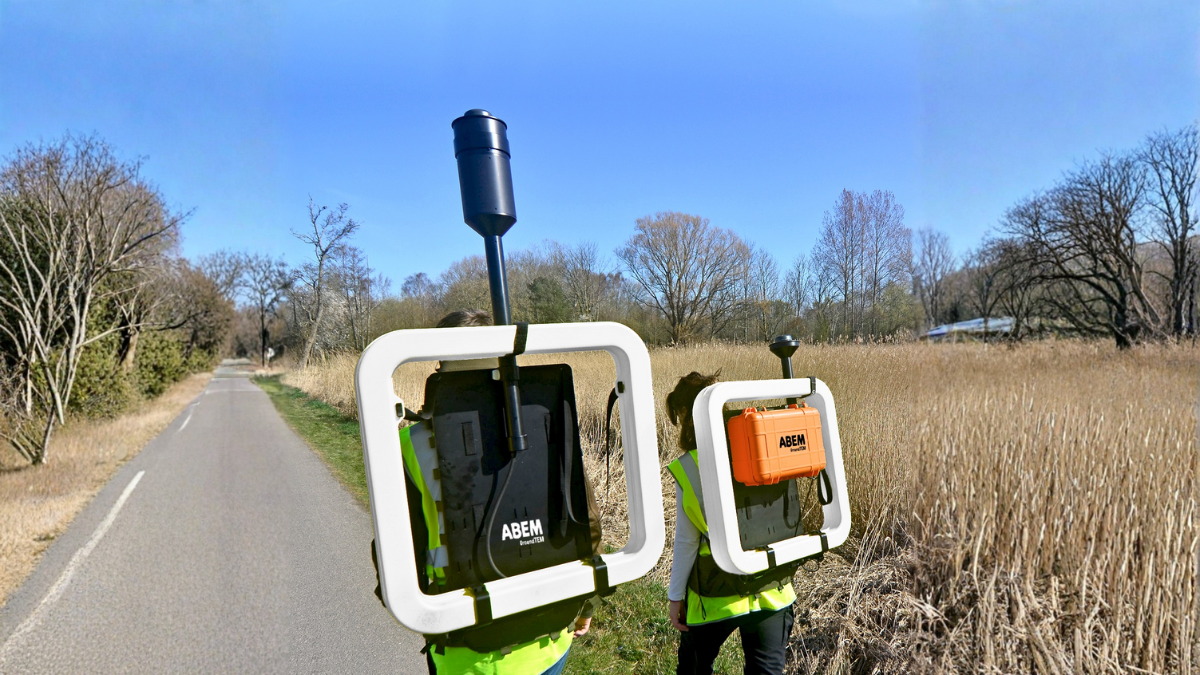

Mobile TEM backpack system for groundwater mapping

Mobile TEM สำหรับงานสำรวจน้ำบาดาล Mobile TEM for groundwater mapping

โครงสร้างแบบสะพายหลังช่วยให้ทีมงานสามารถเดินเก็บข้อมูลตามแนว Transect ได้อย่างต่อเนื่อง ลดขั้นตอนการขึงสายและติดตั้ง Loop ขนาดใหญ่ ทำให้ทำโปรไฟล์แนวสำรวจเพื่อหาโซน Recharge Zone เส้นทางการไหลของน้ำใต้ดิน และแนวรั่วซึมของอ่างเก็บน้ำหรือบ่อกักเก็บได้ในเวลาจำกัด เหมาะอย่างยิ่งกับโครงการที่ต้องการโซลูชัน TEMP แบบเคลื่อนที่ในระดับเดียวกับ TEM2Go The backpack system allows continuous TEM profiling along survey lines with minimal setup time. By avoiding large surface loops and long cables, it becomes much easier to trace recharge zones, groundwater flow paths and leakage from reservoirs or ponds within limited time windows, offering mobile TEM performance comparable to TEM2Go for water-focused projects.

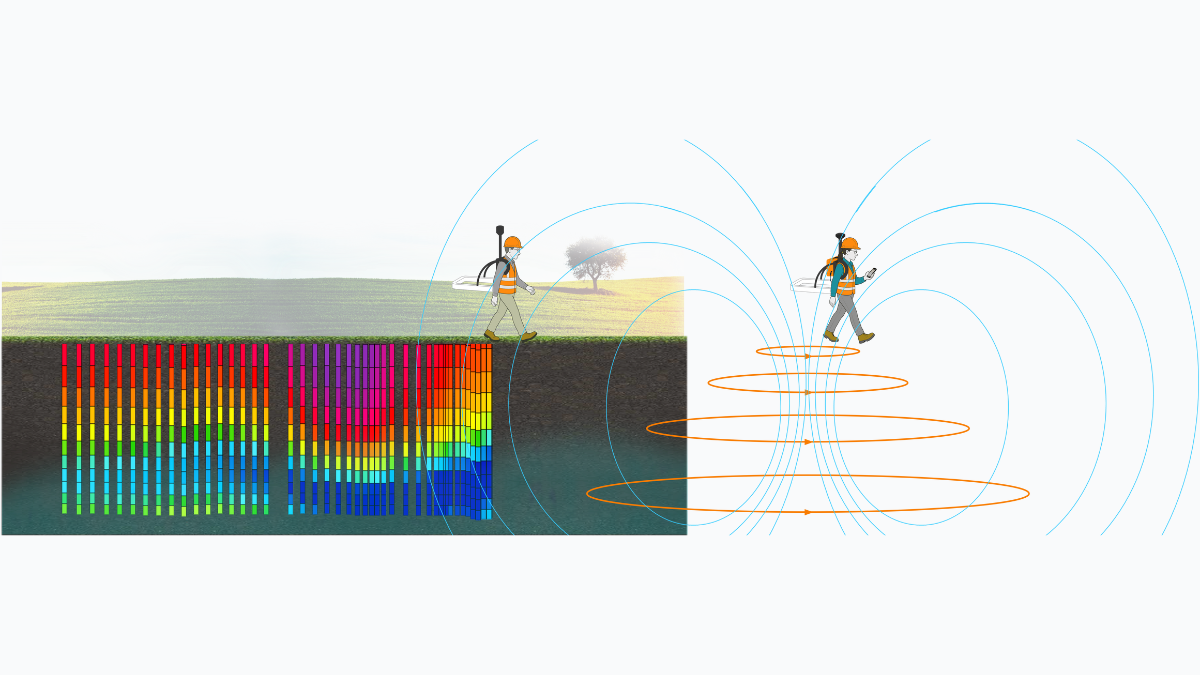

Dual-moment TEM current for shallow and deep targets

Dual moment ครอบคลุมทั้งตื้นและลึก Dual-moment for shallow and deep targets

ระบบรองรับการทำงานด้วยกระแสสองระดับ (Low / High moment) ช่วยให้ได้สัญญาณที่ดีทั้งชั้นตื้นและชั้นลึกในดาต้าเซ็ตเดียว เหมาะสำหรับงานที่ต้องการเห็นทั้งโครงสร้างตื้น เช่น ชั้นดินเหนียวปิดทับ และโครงสร้างลึก เช่น ชั้นหินอุ้มน้ำหลัก ทำให้การวิเคราะห์ศักยภาพบ่อบาดาลและโครงการ MAR มีความน่าเชื่อถือมากขึ้น The dual-moment configuration provides strong signal response for both shallow and deeper layers within a single dataset. This is particularly useful when you need to resolve near-surface clay caps as well as deeper aquifers, improving confidence in well siting and MAR feasibility assessments based on the same TEM survey lines.

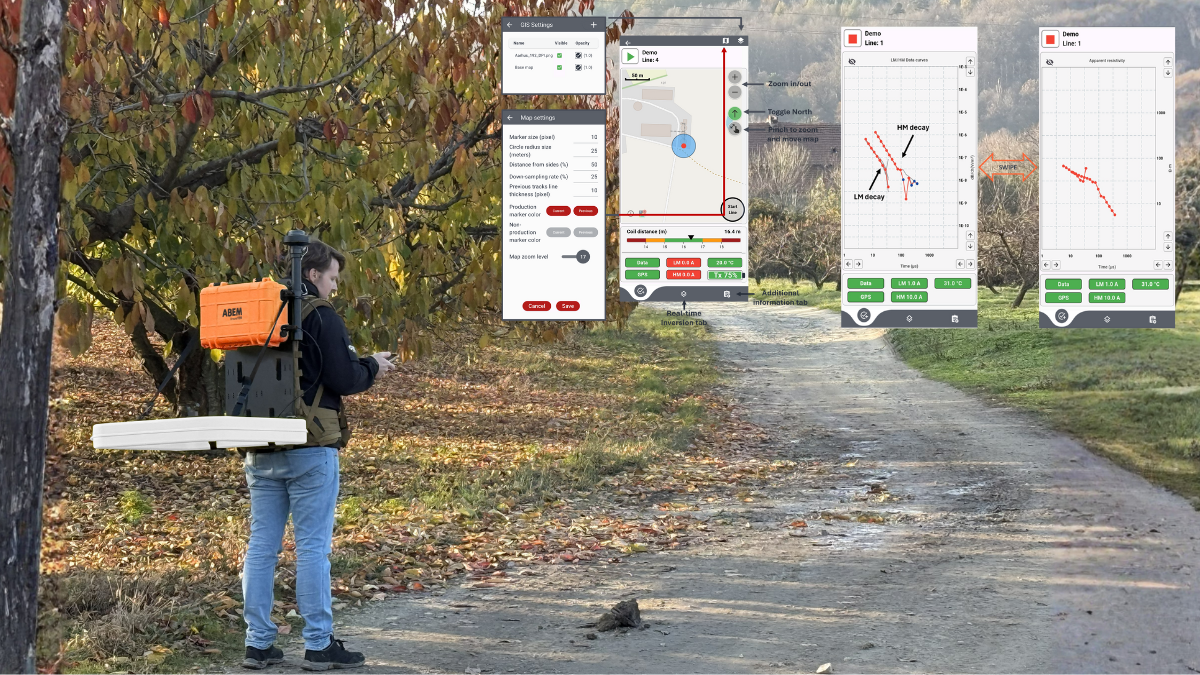

App-based control and real-time TEM data view

ควบคุมผ่านแอปพร้อมดูข้อมูลหน้างาน App control with real-time field insight

การควบคุมและมอนิเตอร์ระบบทำผ่านแอปบนแท็บเล็ต/สมาร์ตโฟน ช่วยให้ผู้ใช้งานเห็นสัญญาณ TEM และข้อมูลที่ประมวลผลเบื้องต้นได้ทันทีระหว่างสำรวจ ลดความเสี่ยงในการเก็บข้อมูลซ้ำ เนื่องจากสามารถเช็คคุณภาพดาต้า (Data QC) และปรับแผนสำรวจตามสภาพธรณีวิทยาที่พบจริงหน้างาน System control and monitoring are handled through an app on a tablet or smartphone, giving the operator immediate access to TEM signal curves and basic processed results while surveying. This reduces the risk of collecting poor-quality data, as survey lines can be adjusted on the fly based on real-time QC and geological feedback.

งานที่เหมาะสม (Applications) Typical applications

การสำรวจและทำแผนที่น้ำบาดาล Groundwater exploration & mapping

ออกแบบและจัดวางตำแหน่งบ่อบาดาล Well siting & borehole planning

โครงการ Managed Aquifer Recharge (MAR) Managed Aquifer Recharge (MAR)

ติดตามแนวรั่วซึมของอ่างเก็บน้ำ / บ่อพักน้ำ Reservoir & pond leakage investigations

ศึกษาขอบเขตน้ำจืด–น้ำกร่อย–น้ำเค็ม (Saltwater intrusion) Fresh–brackish–saltwater interface (saltwater intrusion)

ติดตามแนวมลพิษในชั้นน้ำใต้ดิน Contamination plume monitoring

สำรวจความลึกถึงชั้นหินพื้นและโครงสร้างธรณีวิทยา Depth to bedrock & structural mapping

งานวางแผนจัดการทรัพยากรน้ำระดับลุ่มน้ำ Catchment-scale water resources management

กำลังค้นหา TEM2Go สำหรับงานสำรวจน้ำบาดาลอยู่หรือไม่? Looking for TEM2Go for groundwater projects?

หากคุณกำลังศึกษา TEM2Go หรือเครื่อง TEM แบบ Mobile อื่น ๆ เพื่อใช้ในโครงการน้ำบาดาลและการจัดการน้ำใต้ดิน ทีมงาน Asia Testing Equipment สามารถช่วยเปรียบเทียบข้อดี ข้อจำกัด และเสนอทางเลือกอย่าง ABEM GroundTEM Trek ที่เชื่อมต่อกับ Ecosystem เดียวกับ ABEM Terrameter และโซลูชันธรณีฟิสิกส์ของ Guideline Geo ได้อย่างลงตัว If you are currently exploring TEM2Go or other mobile TEM instruments for groundwater and water management projects, Asia Testing Equipment can help you compare capabilities and limitations and present ABEM GroundTEM Trek as an integrated alternative within the ABEM / Guideline Geo ecosystem alongside Terrameter and other near-surface geophysics solutions.

ซอฟต์แวร์ที่เกี่ยวข้องRelated software

Aarhus Workbench

ซอฟต์แวร์มาตรฐานระดับสากลสำหรับประมวลผลและ Inversion ข้อมูล TEM และ ERT รองรับ Workflow ตั้งแต่การนำเข้าดาต้า GroundTEM Trek การตั้งค่าพารามิเตอร์ Inversion การสร้างโมเดล 1D/2D และการ Export แผนที่/โมเดลเพื่อใช้ในงานวางแผนด้านน้ำบาดาลและ MAR Global-standard software for processing and inverting TEM and ERT data. It supports the full workflow from importing GroundTEM Trek datasets and configuring inversion parameters to building 1D/2D models and exporting map products for groundwater and MAR project planning.

GIS / Modelling tools

ผลลัพธ์จาก Aarhus Workbench และข้อมูลภาคสนามสามารถนำไปใช้ต่อใน QGIS, Leapfrog, Oasis montaj หรือแพลตฟอร์มด้านน้ำอื่น ๆ เพื่อสร้างโมเดล 3 มิติ ผังวางบ่อบาดาล แผนผัง Recharge Area และรายงานประกอบการตัดสินใจด้านการจัดการทรัพยากรน้ำ Results from Aarhus Workbench and field data can be imported into QGIS, Leapfrog, Oasis montaj or other water-focused platforms to build 3D models, design well fields, delineate recharge areas and prepare decision-support maps for water resources management.

ดาวน์โหลดเอกสารDownloads

ABEM GroundTEM Trek – Product Presentation (PDF)

Groundwater mapping · Mobile TEM · ABEM

PDF

ABEM GroundTEM Trek – Sales Guide / Use cases

Groundwater, MAR, saltwater intrusion, contamination

PDF

วางแผนโครงการน้ำบาดาลหรืองาน MAR อยู่หรือไม่?Planning a groundwater or MAR project?

ทีมวิศวกรของ ATE พร้อมช่วยออกแบบแนวสำรวจ TEM แนะนำการเลือกใช้ ABEM GroundTEM Trek เปรียบเทียบกับระบบอื่น (เช่น TEM2Go, ERT, หรือระบบ TEM แบบลาก) และวาง Workflow ตั้งแต่การเก็บข้อมูลจนถึงการตีความเพื่อใช้ประกอบการตัดสินใจด้านการจัดการทรัพยากรน้ำ Our team can help you design TEM survey layouts, decide when ABEM GroundTEM Trek is the right tool compared to alternative systems (such as TEM2Go, ERT or towed TEM solutions) and build a complete workflow from acquisition to interpretation for groundwater and water resource management projects.
