CS8800 Walking Profiler รองรับมาตรฐานใดบ้าง?

CS8800 สอดคล้องกับมาตรฐาน ASTM E2133 และเทียบเท่า Class I Profiler ตาม ASTM E950 รวมถึงรองรับการใช้งานเป็น Benchmark device ตาม AASHTO R56 สำหรับการรับรอง Inertial Profiler

CS8800 รายงานค่าอะไรได้บ้าง?

CS8800 รายงานค่าได้หลากหลาย ได้แก่ IRI, MRI, HRI, PRI, RN, CA Bridge Smoothness และ Localized Roughness รวมถึง FF/FL สำหรับพื้นโรงงาน และ ADA compliance ส่งออกเป็น PDF, Excel และ ERD/PPF

CS8800 Walking Profiler | เครื่องวัดโปรไฟล์ผิวทาง IRI/MRI

Q: CS8800 Walking Profiler ใช้สำรวจอะไรได้บ้าง?

CS8800 Walking Profiler ใช้เก็บโปรไฟล์ผิวทางสำหรับงานหลากหลาย ได้แก่ การวัดดัชนีความเรียบ IRI/MRI บนถนนแอสฟัลต์และคอนกรีต ทางวิ่งสนามบิน สะพาน พื้นโรงงาน (FF/FL) ทางเท้า ADA และงานวิจัยบนแทร็กทดสอบ รองรับมาตรฐาน ASTM E2133 และ AASHTO R56

Q: CS8800 ต่างจาก Inertial Profiler อย่างไร?

CS8800 เป็น Walking Profiler แบบ Inclinometer-based ที่เดินตามช้าๆ ให้ความซ้ำได้สูงกว่า 99% เหมาะสำหรับเป็น Benchmark reference device สำหรับรับรองและเปรียบเทียบกับ Inertial Profiler ตามมาตรฐาน AASHTO R56

Q: สามารถติดต่อขอข้อมูลหรือสาธิต CS8800 ได้อย่างไร?

ติดต่อ Asia Testing Equipment ได้ที่ โทร 02-553-0809, Email: sale@asiatest.co.th หรือ LINE: @asiatest ทีมวิศวกรพร้อมให้คำปรึกษาและนัดสาธิต

ภาพรวมระบบSystem Overview

Benchmark Profiler สำหรับงาน IRI และความเรียบผิวทางBenchmark Profiler for IRI and Pavement Smoothness

CS8800 Walking Profiler เป็นระบบวัดโปรไฟล์ผิวทางแบบ Inclinometer ออกแบบมาให้เป็น Benchmark reference device สำหรับงาน IRI และความเรียบผิวทาง เก็บโปรไฟล์ที่ระยะห่างตัวอย่างประมาณ 1 นิ้ว บนผิวทางแอสฟัลต์ คอนกรีต และโครงสร้างอื่นๆ The CS8800 Walking Profiler is an inclinometer-based profiling system designed as a benchmark reference device for IRI and pavement smoothness, collecting high-resolution elevation profiles at approximately 1-inch intervals on asphalt, concrete and other structural surfaces.

ด้วยความซ้ำได้มากกว่า 99% CS8800 เหมาะอย่างยิ่งสำหรับรับรอง Inertial Profiler ตามมาตรฐาน AASHTO R56 และงาน QA/QC บนถนน สะพาน ทางวิ่งสนามบิน และพื้นโรงงาน With proven >99% repeatability, the CS8800 is ideal for certifying inertial profilers under AASHTO R56 and for construction QA/QC on roads, bridges, airport runways and industrial floors.

>99%

Repeatability

Multiple surface runs

~1"

Sampling

25.4 mm interval

Cl. I

ASTM E950

E2133 compliant

เหตุผลที่เลือกWhy Choose

ทำไมวิศวกรถนนเลือก CS8800?Why pavement engineers choose CS8800

Benchmark สำหรับ IRI / AASHTO R56Benchmark IRI / AASHTO R56

ออกแบบมาเพื่อเป็น Benchmark reference device บนแทร็กทดสอบสำหรับรับรอง Inertial Profiler ตาม AASHTO R56 ให้ค่า IRI, MRI, HRI, PRI และ RN ที่เชื่อถือได้สำหรับทั้งงานวิจัยและภาคสนาม Designed as a benchmark device for AASHTO R56 certification tracks, providing trusted IRI, MRI, HRI, PRI and RN values for both research facilities and real-world project work.

พกพาสะดวก พร้อมใช้งานภาคสนามPortable, field-ready hardware

ฮาร์ดแวร์พับเก็บใส่เคสล้อลากสำหรับการขนส่ง แบตเตอรี่ภายในรองรับงานได้หลายชั่วโมง ล้อ Outrigger ช่วยรักษาเสถียรภาพบนพื้นผิวขรุขระ ลด error จากการโคลงเคลงของโครงเครื่อง Hardware folds into a rolling travel case. On-board battery supports many hours of operation while the outrigger wheel maintains stability on rough surfaces, preventing inclinometer roll errors.

รายงานค่าความเรียบครบถ้วนComprehensive smoothness reporting

รองรับการรายงาน IRI, MRI, HRI, PRI, RN, CA Bridge และ Localized Roughness รวมถึง FF/FL และ ADA sidewalk ส่งออกข้อมูลเป็น PDF, Excel, ERD/PPF และ Strip trace ดิบสำหรับวิเคราะห์ต่อ Supports IRI, MRI, HRI, PRI, RN, CA Bridge, Localized Roughness, FF/FL and ADA criteria. Export to PDF, Excel, ERD/PPF and raw strip traces for further analysis in ProVAL or other packages.

เทคโนโลยีTechnology

คุณสมบัติเด่นKey Features

ฟังก์ชันหลักที่ช่วยยกระดับคุณภาพข้อมูลโปรไฟล์และความสะดวกในการทำงานภาคสนามCore capabilities that enhance profile data quality and streamline field workflows.

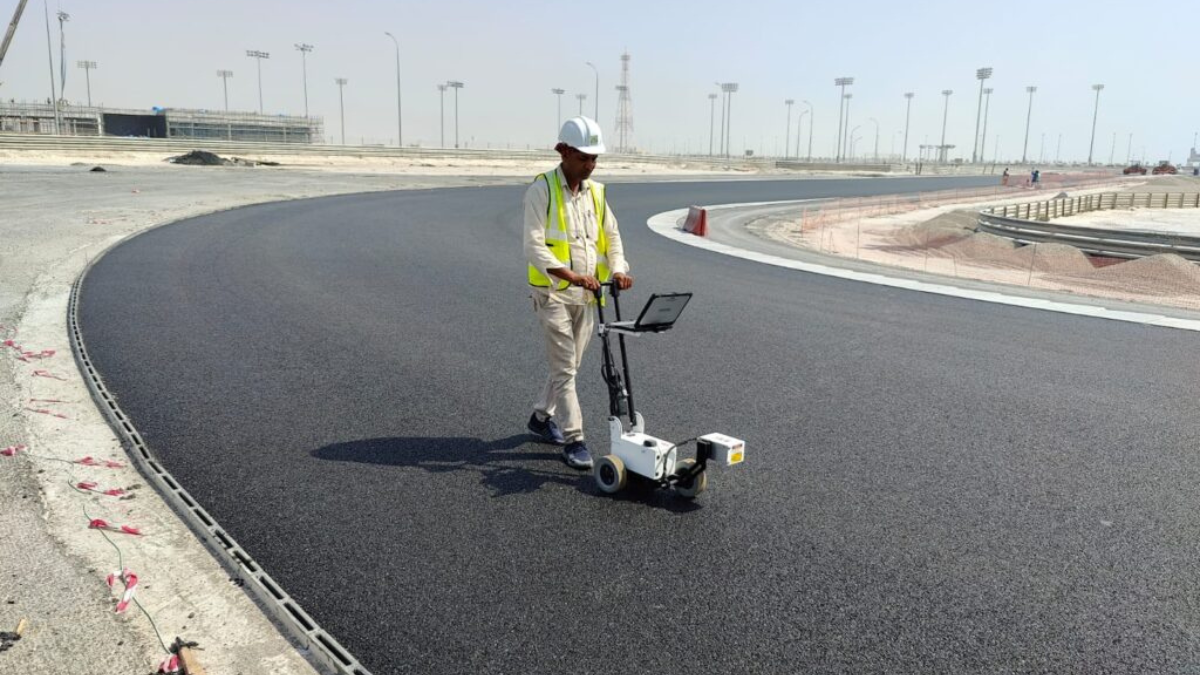

CS8800 Walking Profiler inclinometer-based platform

แพลตฟอร์ม Inclinometer ความละเอียดสูงHigh-precision inclinometer platform

ระบบใช้ Inclinometer เป็นหัวใจหลักในการวัดโปรไฟล์ตามแนวยาว ร่วมกับ Distance encoder ให้ความละเอียดระดับนิ้ว เหมาะสำหรับงานที่ต้องการข้อมูลโปรไฟล์คุณภาพสูงสำหรับออกแบบ overlay และรับรองเครื่องมืออื่น An inclinometer-based longitudinal profiling system combined with a distance encoder provides inch-level sampling resolution — ideal for high-quality profile data used in overlay design and device certification.

CS8800 ASTM E2133 high repeatability profiling

ASTM E2133 และความซ้ำได้มากกว่า 99%ASTM E2133 compliance & >99% repeatability

CS8800 สอดคล้องกับมาตรฐาน ASTM E2133 และเทียบเท่า Class I Profiler ตาม ASTM E950 ผ่านการทดสอบภาคสนามว่ามีความซ้ำได้มากกว่า 99% บนหลายประเภทผิวทาง ช่วยลดความไม่แน่นอนของข้อมูล Complies with ASTM E2133 and is equivalent to an ASTM E950 Class I device. Field-verified >99% repeatability across multiple surface types minimizes data uncertainty for engineering decisions.

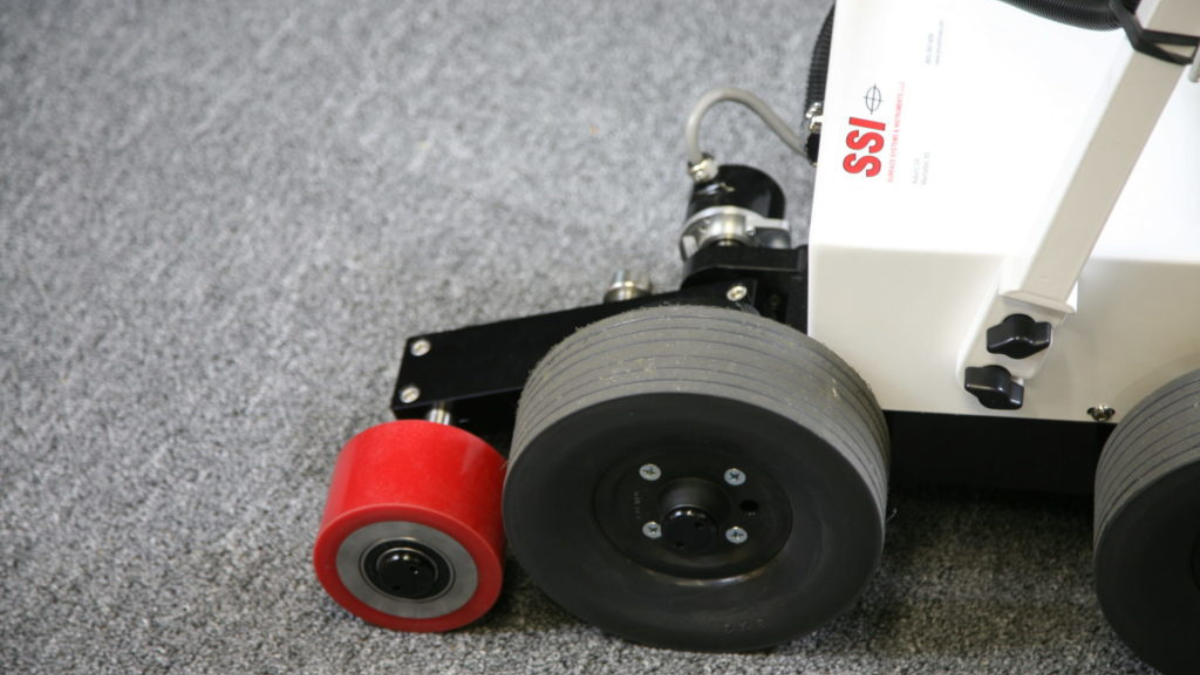

CS8800 flexible configuration options FF/FL ADA

Configuration ยืดหยุ่นสำหรับหลายงานFlexible configuration & options

เสริมเซนเซอร์ได้หลากหลาย เช่น Texture sensor, กล้อง ROW, Dual-axis inclinometer รวมถึงรองรับงาน FF/FL พื้นโรงงานและ ADA sidewalk ลงทุนครั้งเดียว ใช้งานได้หลายรูปแบบ Supports texture sensing, ROW camera, dual-axis inclinometer, and derivative models for FF/FL and ADA applications. One platform investment covering multiple smoothness measurement tasks.

ลักษณะงานUse Cases

งานที่เหมาะสมTypical Applications

แทร็กทดสอบ Benchmark / AASHTO R56Benchmark / AASHTO R56 tracks

รับรองและเปรียบเทียบ Inertial Profiler บนแทร็กอ้างอิงCertify and compare inertial profilers on reference tracks.

ควบคุมคุณภาพผิวทางใหม่ (QA/QC)New pavement QA/QC

ตรวจรับงานก่อสร้างถนนใหม่ตามเกณฑ์ IRIAccept new pavement construction against IRI smoothness specs.

ทางวิ่งและลานจอดสนามบินAirport runways and aprons

สำรวจโปรไฟล์ทางวิ่งตามมาตรฐาน FAA/ICAOProfile runways and aprons per FAA/ICAO smoothness standards.

โปรไฟล์พื้นสะพานและทางเชื่อมBridge decks and approaches

วัดความเรียบพื้นสะพานและทางเชื่อมตามมาตรฐาน CA BridgeMeasure bridge deck and approach smoothness to CA Bridge criteria.

พื้นโรงงาน / คลังสินค้า (FF/FL)Industrial floor flatness/levelness (FF/FL)

ประเมินความราบเรียบของพื้นคอนกรีตภายในอาคารEvaluate flatness and levelness of concrete floors per ASTM E1155.

ทางเท้าและ ADA ComplianceSidewalk and ADA compliance

ตรวจสอบทางเท้าตามมาตรฐาน ADA accessibilityAssess sidewalk cross-slopes and running grades per ADA standards.

งานวิจัยและแทร็กทดสอบ (MnROAD)Research and test facilities (MnROAD)

เก็บโปรไฟล์อ้างอิงบนแทร็กวิจัยสำหรับการศึกษาระยะยาวCollect reference profiles on research tracks for long-term pavement studies.

การจัดการสินทรัพย์ถนน / Overlay DesignPavement management and overlay design

โปรไฟล์คุณภาพสูงสำหรับระบบ PMS และออกแบบเสริมผิวทางHigh-quality profiles for PMS input and milling/overlay thickness design.

ซอฟต์แวร์Software

ซอฟต์แวร์ที่เกี่ยวข้องRelated Software

SSI Profiler

Instrument Software

ซอฟต์แวร์หลักสำหรับการคาลิเบรต เก็บข้อมูล และวิเคราะห์ผลจาก CS8800 รองรับการตั้งค่าพารามิเตอร์ IRI/Smoothness ใหม่หลังการเก็บข้อมูล แสดงโปรไฟล์และรายงานผลได้ทันทีหลังจบการทดสอบ Core software for calibration, data collection and analysis with the CS8800, allowing IRI and smoothness parameters to be re-processed post-collection with instant profile trace and report display.

ProVAL / Third-party Analysis

Data Processing

ข้อมูลจาก CS8800 ส่งออกเป็น ERD/PPF, Excel และ PDF เพื่อวิเคราะห์ต่อใน ProVAL หรือซอฟต์แวร์โปรไฟล์อื่นๆ รองรับบูรณาการเข้ากับ workflow ที่มีอยู่ในหน่วยงานได้ทันที CS8800 data exports in ERD/PPF, Excel and PDF formats for further processing in ProVAL or other profile analysis packages, integrating seamlessly into existing agency workflows.

FAQ

คำถามที่พบบ่อยFrequently Asked Questions

CS8800 Walking Profiler ใช้สำรวจอะไรได้บ้าง? +

ใช้งานได้หลากหลาย ได้แก่ การวัดค่า IRI/MRI บนถนนแอสฟัลต์และคอนกรีต ทางวิ่งสนามบิน สะพาน พื้นโรงงาน (FF/FL) ทางเท้า ADA และงานวิจัยบนแทร็กทดสอบ รองรับมาตรฐาน ASTM E2133 และ AASHTO R56

CS8800 ต่างจาก Inertial Profiler อย่างไร? +

CS8800 เป็น Walking Profiler แบบ Inclinometer ที่เดินตามผิวทางช้าๆ ให้ความซ้ำได้สูงกว่า 99% เหมาะสำหรับเป็น Benchmark reference device สำหรับรับรองและเปรียบเทียบกับ Inertial Profiler ตาม AASHTO R56 บนแทร็กทดสอบ

CS8800 รายงานค่าดัชนีความเรียบอะไรได้บ้าง? +

CS8800 รายงานได้ครบทั้ง IRI, MRI, HRI, PRI, RN (Ride Number), CA Bridge Smoothness และ Localized Roughness รวมถึงค่า FF/FL สำหรับพื้นโรงงาน และ ADA compliance สำหรับทางเท้า ส่งออกเป็น PDF, Excel และ ERD/PPF

CS8800 รองรับมาตรฐานใดบ้าง? +

CS8800 สอดคล้องกับ ASTM E2133 และเทียบเท่า Class I Profiler ตาม ASTM E950 รองรับการใช้งานเป็น Benchmark device ตาม AASHTO R56 สำหรับการรับรอง Inertial Profiler

สามารถติดต่อขอข้อมูลหรือนัดสาธิตได้อย่างไร? +

ติดต่อทีม Asia Testing Equipment ได้ที่ โทร 02-553-0809, Email: sale@asiatest.co.th หรือ LINE: @asiatest ทีมวิศวกรพร้อมให้คำปรึกษาและนัดสาธิตการใช้งาน CS8800 Walking Profiler

เอกสารDocuments

ดาวน์โหลดเอกสารDownloads

CS8800 Walking Profiler — Product Brochure

Surface Systems & Instruments · Walking Profiler · Benchmark IRI · PDF

CS8800 Walking Profiler — Technical Specification

Detailed technical parameters and standards compliance · PDF
