ภาพรวมของระบบSystem overview

RetroTek-D เป็นระบบตรวจวัดค่าการสะท้อนแสงกลับของเส้นเครื่องหมายจราจรแบบเคลื่อนที่ ติดตั้งด้านหน้ารถสำรวจ สามารถวัดได้เต็มความกว้างช่องจราจรในหนึ่งรอบการวิ่ง ทำงานได้ทั้งกลางวันและกลางคืนที่ความเร็วการจราจรปกติ ให้ค่าความสว่างกลางคืน (RL) และความเปรียบต่างช่วงกลางวันของเส้นจราจรอย่างต่อเนื่อง RetroTek-D is a front-mounted mobile retroreflectometer designed to measure pavement marking retroreflectivity across the full lane width in a single pass, at normal traffic speeds, day or night. It continuously captures RL values and daytime contrast of road markings for network-level condition assessments.

ระบบผสานเทคโนโลยี Machine Vision กับชุดโปรเจ็กเตอร์ LED เฉพาะทาง พร้อม GPS mapping และวิดีโองานสำรวจแบบซิงก์กับตำแหน่งจริง ช่วยลดเวลาสำรวจและระยะทางวิ่งลงได้มากเมื่อเทียบกับเครื่องมือแบบติดข้างรถ และให้ดาต้าที่พร้อมนำไปใช้วางแผนบำรุงรักษาเส้นเครื่องหมายและเพิ่มความปลอดภัยบนถนน By combining advanced Machine Vision with dedicated LED projector illumination, GPS mapping and synchronized survey video, RetroTek-D significantly reduces survey time and distance compared to side-mounted systems, while delivering high-quality data for maintenance planning and road safety management.

Survey speed

Traffic speed
one-pass surveys

Coverage

Full lane width
left · centre · right

Operation

Day & night
30 m geometry, RL

เหตุผลที่วิศวกรเลือกใช้Why engineers choose RetroTek-D

ลดเวลาสำรวจและระยะทางวิ่งได้อย่างชัดเจน Significant reduction in survey time & distance

การวัดเต็มความกว้างช่องจราจรในหนึ่งรอบการวิ่ง ทำให้ไม่ต้องสำรวจซ้ำหลายรอบเหมือนระบบติดด้านข้าง ลดทั้งเวลาสำรวจ ระยะทางวิ่ง และค่าใช้จ่ายด้านเชื้อเพลิงและบุคลากร เหมาะสำหรับงานสำรวจเครือข่ายถนนระยะทางยาวจำนวนมาก Full lane width measurements in a single survey pass eliminate the need for multiple runs required by side-mounted systems, reducing survey time, distance driven and operational costs, making it ideal for large-scale network surveys.

ปลอดภัยยิ่งขึ้นด้วยหัววัดติดด้านหน้า Safer front-mounted operation

การออกแบบแบบติดด้านหน้ารถโดยไม่มีส่วนยื่นออกด้านข้าง ลดความเสี่ยงต่อผู้ใช้ถนนรายอื่น สามารถใช้งานได้ด้วยผู้ปฏิบัติการเพียงหนึ่งคน ลดความจำเป็นในการขับรถด้วยทักษะเฉพาะและลดภาระด้านความปลอดภัยของทีมงานภาคสนาม The front-mounted design with no side protrusions improves safety for both operators and road users. Surveys can be carried out by a single operator at normal traffic speeds, reducing the need for precision driving skills and lowering on-road safety risks.

ข้อมูลครบ ทั้งค่า RL แผนที่ และวิดีโอสำรวจ Comprehensive RL, mapping & survey video

ระบบบันทึกค่าความสว่างย้อนแสง (RL) ของเส้นและสัญลักษณ์จราจร แยกซ้าย-ขวา-กลางเลน พร้อมทั้งตรวจการมี-ไม่มีของหมุดสะท้อนแสง ทุกข้อมูลถูกผูกกับตำแหน่ง GPS และวิดีโอ ช่วยให้วิศวกรตรวจสอบพื้นที่วิกฤตและจัดทำรายงานได้อย่างโปร่งใสและตรวจสอบย้อนกลับได้ The system records RL values for lines and symbols across the left, centre and right of the lane, while detecting the presence or absence of raised pavement markers. All data is synchronized with GPS and survey video, enabling transparent, auditable reporting and easy review of critical locations.

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของระบบ RetroTek-D สำหรับงานสำรวจค่าการสะท้อนแสงของเส้นเครื่องหมายจราจรแบบเคลื่อนที่ Highlighting the main capabilities of the RetroTek-D mobile retroreflectometer system.

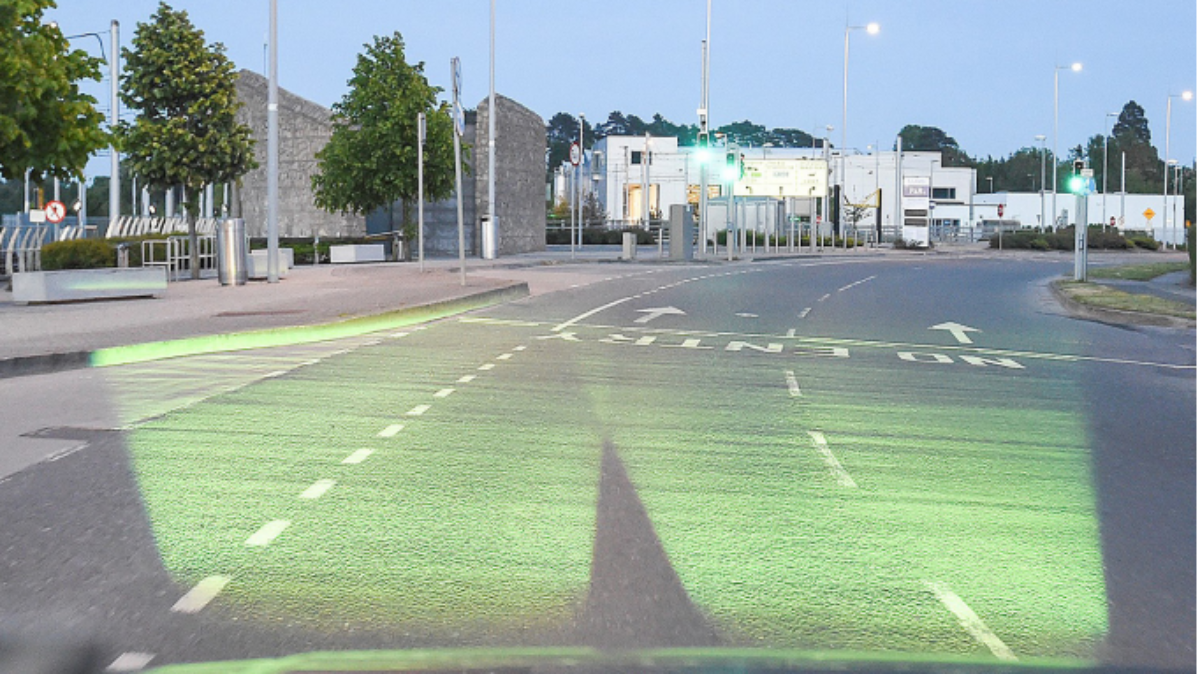

RetroTek-D full lane width one-pass survey

สำรวจเต็มความกว้างช่องจราจรในหนึ่งรอบ Full lane width in a single pass

RetroTek-D วัดค่า RL และความเปรียบต่างของเส้นจราจรได้ทั้งเส้นซ้าย กลาง และขวา รวมถึงสัญลักษณ์บนผิวทางและเส้นแบบทึบ คู่ หรือแบบประ ต่าง ๆ ลดความจำเป็นในการวิ่งซ้ำหลายรอบ ช่วยให้สามารถเก็บข้อมูลเครือข่ายถนนระยะทางยาวได้ภายในเวลาจำกัด RetroTek-D measures RL and contrast for left, centre and right lines, as well as road symbols and a wide range of marking types in one survey pass. This full-lane coverage minimizes repeat runs and allows large road networks to be captured within tight survey windows.

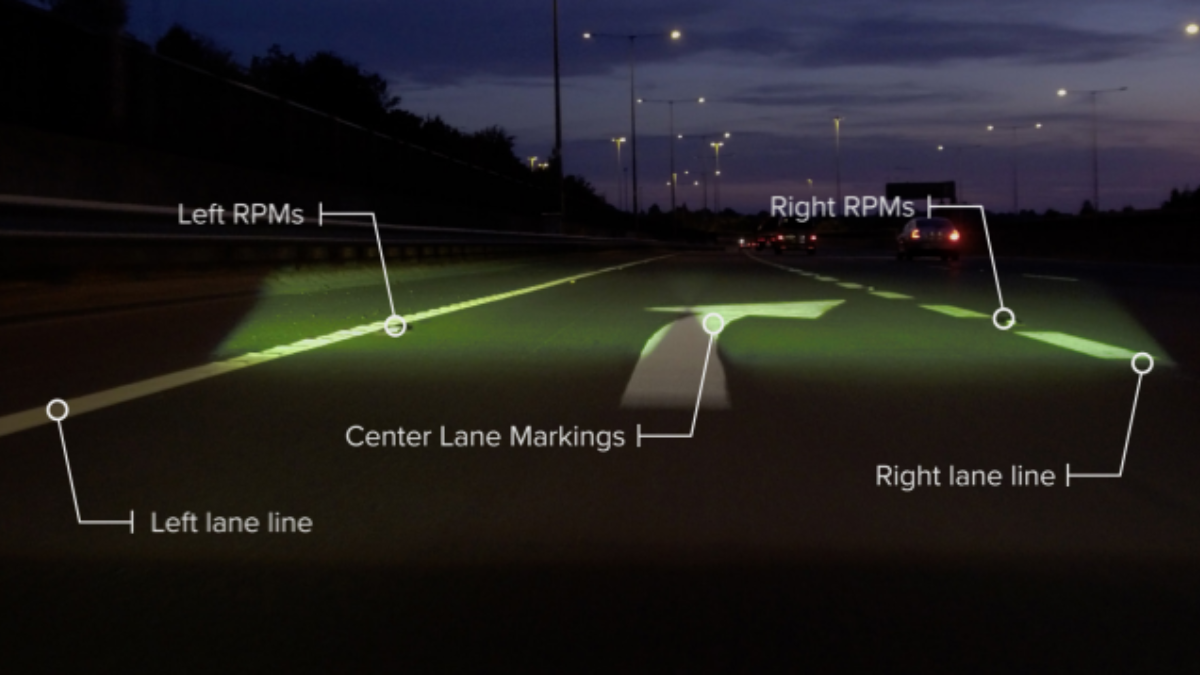

RetroTek-D machine vision and LED projector technology

Machine Vision และโปรเจ็กเตอร์ LED เฉพาะทาง Machine Vision & dedicated LED projector

ใช้กล้องความละเอียดสูงร่วมกับแสงส่องเฉพาะย่าน (narrowband LED) ที่ออกแบบตามเรขาคณิต 30 เมตร เพื่อให้ได้ค่าการสะท้อนแสงกลับที่สอดคล้องกับมาตรฐาน EN1436 และ ASTM E1710 พร้อมฟังก์ชันแยกสีเส้นเหลือง-ขาวและชนิดของเส้นแบบอัตโนมัติ ลดงานประมวลผลภายหลัง High-resolution cameras combined with narrowband LED projector illumination configured for 30-meter geometry provide RL measurements that align with EN1436 and ASTM E1710 standards, while automatic detection of white/yellow markings and line types helps reduce post-processing effort.

RetroTek-D QuickView Pro survey software

ซอฟต์แวร์รายงาน QuickView Pro ที่ทรงพลัง Powerful QuickView Pro survey software

ซอฟต์แวร์ QuickView Pro รองรับการประมวลผลงานสำรวจหลายโปรเจกต์พร้อมกัน แสดงแผนที่สีตามระดับ RL เชื่อมกับวิดีโอและ GPS และส่งออกผลได้หลายรูปแบบ เช่น PDF, Excel (.csv), Google Earth (.kml), SHP และวิดีโอ ช่วยให้การทำรายงานและนำข้อมูลเข้า GIS หรือระบบบริหารสินทรัพย์ทำได้สะดวก QuickView Pro enables batch processing of multiple surveys, colour-coded RL maps linked to GPS and video, and flexible exports to PDF, Excel (.csv), Google Earth (.kml), SHP and video formats, streamlining reporting and integration with GIS or asset management systems.

งานที่เหมาะสม (Applications) Typical applications

การสำรวจสภาพเส้นจราจรระดับเครือข่าย Network-level pavement marking surveys

ตรวจสอบความสอดคล้องตามมาตรฐาน EN1436 / ข้อกำหนดในประเทศ Compliance checks to EN1436 / local standards

งานตรวจรับและ QA/QC งานตีเส้นจราจรใหม่ QA/QC of new or remarking projects

ทางหลวง มอเตอร์เวย์ และทางด่วน Highways, expressways and toll roads

ถนนในเขตเมืองและทางหลวงท้องถิ่น Urban roads and local authority networks

รันเวย์และทางขับอากาศยาน Airport runways and taxiways

การตรวจสอบเขตงานก่อสร้างและความปลอดภัยบนถนน Work zone and road safety audits

การทำฐานข้อมูลสินทรัพย์เส้นจราจรสำหรับหน่วยงานเจ้าของถนน Asset inventory mapping for road authorities

ซอฟต์แวร์ที่เกี่ยวข้องRelated software

QuickView Pro

ซอฟต์แวร์สำหรับประมวลผลและสร้างรายงานงานสำรวจ RetroTek-D รองรับการประมวลผลหลายโปรเจกต์พร้อมกัน มีแผนที่สีตามค่าความสว่างย้อนแสง RL ผูกกับวิดีโอและตำแหน่ง GPS เพื่อช่วยระบุตำแหน่งจุดที่มีปัญหาได้อย่างแม่นยำ Survey reporting software dedicated to RetroTek-D, supporting batch processing of multiple projects, colour-coded RL maps linked with GPS and survey video, helping engineers quickly pinpoint and review critical locations along the network.

การส่งออกผลและเชื่อมต่อกับ GIS / Asset Management Export & integration with GIS / asset systems

ผลการสำรวจสามารถส่งออกในรูปแบบ PDF, Excel (.csv), Google Earth (.kml), ไฟล์ SHP และวิดีโอ ทำให้เชื่อมโยงกับระบบ GIS หรือระบบบริหารสินทรัพย์ถนนที่หน่วยงานใช้อยู่ได้ง่าย ช่วยให้การวางแผนงบประมาณและจัดลำดับความสำคัญในการบำรุงรักษาเป็นไปอย่างโปร่งใส Survey results can be exported in PDF, Excel (.csv), Google Earth (.kml), SHP and video formats, simplifying integration with existing GIS and road asset management platforms and supporting transparent, data-driven maintenance planning.

ดาวน์โหลดเอกสารDownloads

RetroTek-D – Brochure (PDF)

Mobile full-lane retroreflectometer · Day & night surveys

PDF

RetroTek-D – Technical Specification

Dynamic RL measurement · 30 m geometry · system parameters

PDF

อยากเห็นตัวอย่างการใช้งานจริงหรือไม่?Ready to see MIRA Compact in action?

ทีมวิศวกรของเราพร้อมให้คำปรึกษา ช่วยออกแบบแนวทางสำรวจ และแนะนำ workflow ตั้งแต่การเก็บข้อมูลจนถึงการแปลผลสำหรับโครงการของคุณ Our engineers are ready to discuss your project, suggest survey strategies and recommend a complete workflow from acquisition to interpretation.
