PRIMAX 1500 FWD Falling Weight Deflectometer

ภาพรวมของระบบSystem overview

PRIMAX 1500 FWD เป็น Falling Weight Deflectometer สำหรับงานประเมินโครงสร้างชั้นทาง ที่พัฒนาจากประสบการณ์การผลิต FWD มากตั้งแต่ช่วงปี 1960s รองรับงานทดสอบบนโครงข่ายถนนและสนามบินภายใต้สภาพภูมิอากาศและสภาพอากาศที่หลากหลายทั่วโลก The PRIMAX 1500 FWD is a Falling Weight Deflectometer for structural pavement evaluation, based on Sweco’s knowhow in FWD manufacturing dating back to the 1960s and proven under a wide range of climates and weather conditions worldwide.

ระบบสร้างแรงกระแทกแบบไดนามิกบนแผ่นโหลดและวัดค่าการยุบตัวด้วยชุด geophone เพื่อคำนวณโมดูลัสแบบไดนามิก อายุการใช้งานที่เหลือของชั้นทาง การระบุชั้นวิกฤต และความต้องการเสริมผิวทาง (overlay) ได้อย่างเป็นระบบ รองรับมาตรฐานสากล เช่น AASHTO R-32 และ ASTM D4694 By applying a dynamic load through a circular loading plate and recording the deflection bowl with multiple geophones, PRIMAX enables calculation of dynamic moduli, remaining service life, identification of critical layers and overlay requirements, fully compliant with AASHTO R-32 and ASTM D4694 standards.

Load range

Up to 150 kN
FWD configuration

Sensors

Up to 16
geophones

Configuration

Trailer or van
modular concept

เหตุผลที่วิศวกรเลือกใช้ Why engineers choose PRIMAX 1500 FWD

ความน่าเชื่อถือและการรับรองคุณภาพ Reliability & quality assurance

ออกแบบและผลิตภายใต้มาตรฐาน ISO 9001, ISO 14001 และ OHSAS 18001 พร้อมทั้งผ่านมาตรฐาน AASHTO R-32 และ ASTM D4694 และศูนย์สอบเทียบ FWD ของ Sweco ยังเป็นศูนย์สอบเทียบที่ได้รับการรับรอง AASHTO นอกอเมริกาเหนือ ช่วยให้มั่นใจได้ว่าข้อมูลที่ได้มีความเที่ยงตรงและทำซ้ำได้ Designed and manufactured under ISO 9001, ISO 14001 and OHSAS 18001, fully compliant with AASHTO R-32 and ASTM D4694. Sweco operates the only AASHTO-certified FWD calibration centre outside North America, ensuring accurate and highly repeatable measurements.

โซลูชันที่ยืดหยุ่นและอัปเกรดได้ Flexible and upgradeable solution

แนวคิดแบบโมดูลาร์ช่วยให้สามารถอัปเกรดจาก FWD 7–150 kN ไปเป็น Heavy Weight Deflectometer (HWD) 7–250 kN หรือ Super Heavy Weight Deflectometer (SHWD) 7–350 kN ได้โดยไม่ต้องลงทุนซื้อเครื่องใหม่ทั้งหมด และยังสามารถย้ายชุดวัดจากเทรลเลอร์ไปติดตั้งในรถตู้ได้ในอนาคต The modular concept allows upgrading from a standard 7–150 kN FWD to a 7–250 kN HWD or even a 7–350 kN SHWD simply by adding weights, a larger load cell and software upgrades, and the measuring system can be moved from a trailer to a van without buying a new FWD.

รองรับงานบริหารจัดการโครงข่ายถนน Ready for network-level asset management

ข้อมูลจาก PRIMAX สามารถนำไปวิเคราะห์ด้วยซอฟต์แวร์ PRIMAX Design รวมถึงเชื่อมต่อกับระบบ RoSy RAMS/APMS เพื่อใช้ในงานวางแผนเสริมผิวทาง ประเมินอายุการใช้งานที่เหลือ และจัดลำดับความสำคัญในการซ่อมบำรุงได้อย่างเป็นระบบ Data collected by PRIMAX can be analysed using PRIMAX Design software and is fully linked to RoSy RAMS/APMS systems, supporting overlay design, remaining life assessment and prioritisation of maintenance at the network level.

คุณสมบัติเด่น (Features) Key features

ไฮไลต์หลักของระบบ PRIMAX 1500 FWD สำหรับงานทดสอบการยุบตัวของผิวทางและประเมินโครงสร้างชั้นทาง Highlighting the main capabilities of the PRIMAX 1500 FWD for pavement deflection testing and structural evaluation.

Modular concept – ขยายโหลดได้ถึง HWD/SHWD Modular concept – upgradeable to HWD/SHWD

แนวคิดโมดูลาร์ช่วยให้ผู้ใช้งานเริ่มจาก FWD 7–150 kN แล้วค่อย ๆ อัปเกรดเป็น 7–250 kN HWD หรือ 7–350 kN SHWD ได้ในอนาคต เพียงเพิ่มน้ำหนัก ชุดโหลดเซลล์ขนาดใหญ่ขึ้น และอัปเกรดซอฟต์แวร์ โดยไม่ต้องเปลี่ยนโครงสร้างหลักของเครื่อง The modular principle lets you start with a 7–150 kN FWD and later upgrade to a 7–250 kN HWD or 7–350 kN SHWD simply by adding more weights, a bigger load cell and software upgrades, protecting your investment as project requirements grow.

ยืดหยุ่นทั้งแบบเทรลเลอร์และติดตั้งในรถตู้ Flexible trailer or van-integrated configuration

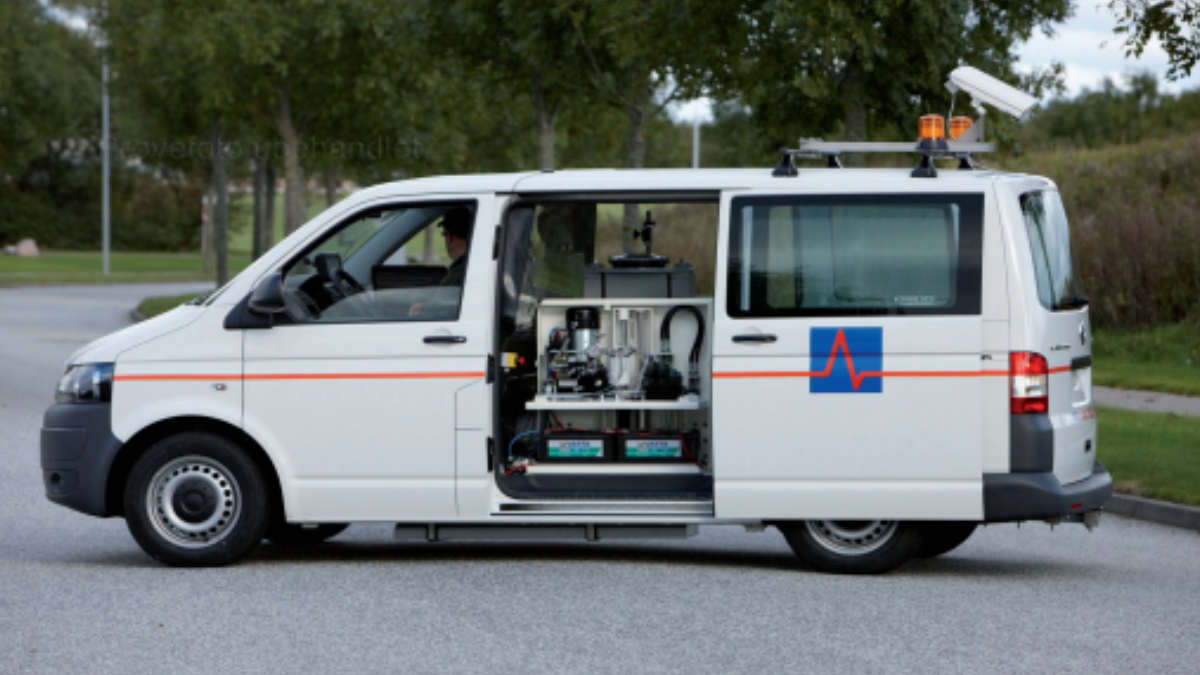

PRIMAX 1500 FWD แบบเทรลเลอร์ลากได้ด้วยรถหลากหลายประเภท มีเพียงสายสัญญาณระหว่างเทรลเลอร์กับคอมพิวเตอร์ในรถลาก ผู้ปฏิบัติงานสามารถควบคุมทุกฟังก์ชันจากพีซีภายในรถได้เพียงคนเดียว และหากต้องการ ยังสามารถย้ายชุดวัดไปติดตั้งในรถตู้ได้ในภายหลัง The trailer-mounted PRIMAX 1500 can be towed by most vehicles with only a PC cable connection, and all FWD functions are operated from the in-vehicle computer, allowing one-person operation. The measuring system can also be integrated into a van later if required.

อุปกรณ์เสริมและความปลอดภัยในงานภาคสนาม Field accessories & safety features

รองรับอุปกรณ์เสริม เช่น เซ็นเซอร์อุณหภูมิพื้นผิวแบบอินฟราเรด เครื่องหมายสเปรย์อัตโนมัติ ระบบถ่ายภาพผิวทาง กล้องกำหนดตำแหน่ง และป้ายเตือนความปลอดภัย พร้อมระบบซอฟต์แวร์ที่มีการแจ้งเตือนเมื่อมีการใช้งานผิดเงื่อนไข เช่น การวัดอุณหภูมิแอสฟัลต์หรือการยกแผ่นโหลด Optional accessories include an infrared pavement surface temperature sensor, automatic spray marking equipment, pavement imaging system, positioning camera and safety signboard. Software-integrated alarms prevent incorrect operation, for example during asphalt temperature measurements or loading plate handling.

งานที่เหมาะสม (Applications) Typical applications

การประเมินโครงสร้างชั้นทางบนโครงข่ายถนน Network-level pavement structural evaluation

การคำนวณโมดูลัสและอายุการใช้งานที่เหลือ Dynamic moduli & remaining life assessment

การออกแบบเสริมผิวทาง (Overlay Design) Pavement overlay design

การประเมินกำลังรับน้ำหนักผิวทางสนามบิน Airport pavement bearing capacity studies

งานสำรวจเพื่อวางแผนบำรุงรักษาและจัดลำดับโครงการ Maintenance planning & project prioritisation

การตรวจสอบคุณภาพงานก่อสร้างและปรับปรุงผิวทาง QA/QC for new construction and rehabilitation

การติดตามการเสื่อมสภาพของชั้นทางระยะยาว Long-term monitoring of pavement deterioration

งานวิจัยและพัฒนามาตรฐานโครงสร้างชั้นทาง R&D and standard development for pavement design

ซอฟต์แวร์ที่เกี่ยวข้อง Related software

PRIMAX Design

ซอฟต์แวร์ออกแบบและวิเคราะห์ข้อมูล FWD/HWD สำหรับงานถนนและสนามบิน รองรับการคำนวณโมดูลัส การประเมินอายุการใช้งานที่เหลือ และการออกแบบเสริมผิวทาง จากข้อมูลการยุบตัวที่ได้จาก PRIMAX A back-calculation and design software for road and airport data analysis, enabling calculation of layer moduli, remaining service life and overlay design from FWD/HWD measurements collected with PRIMAX systems.

RoSy RAMS / APMS

ระบบบริหารจัดการสินทรัพย์ทางถนนและสนามบิน (Road & Airport Pavement Management Systems) ที่เชื่อมข้อมูลกับ PRIMAX Design เพื่อใช้วางแผนงบประมาณ บริหารความเสี่ยง และจัดลำดับโครงการซ่อมบำรุงในระยะยาว Road and Airport Pavement Management Systems that are fully linked to PRIMAX Design, enabling long-term budgeting, risk-based planning and prioritisation of maintenance and rehabilitation schemes.
