ภาพรวมของระบบSystem overview

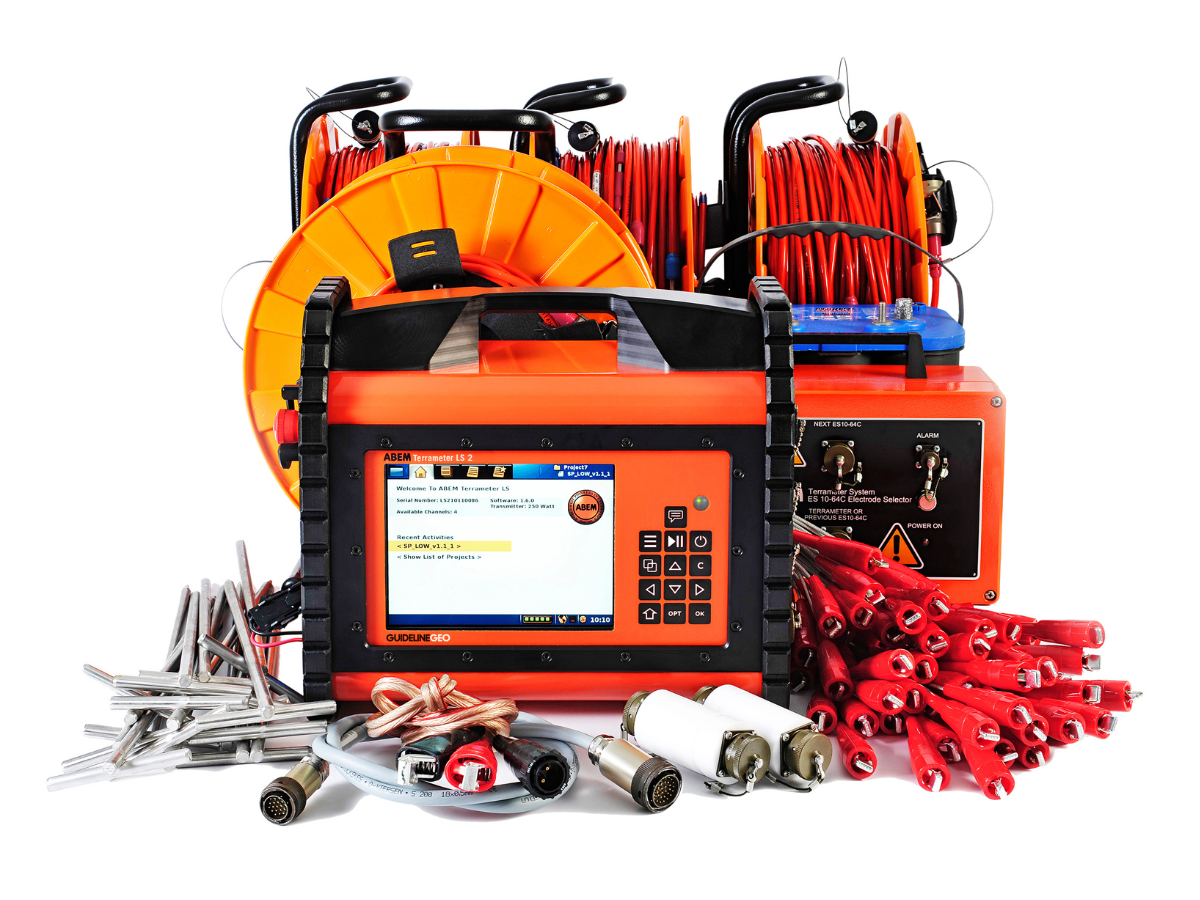

ABEM Terrameter LS 2 เป็นเครื่องสำรวจ Resistivity และ Induced Polarization (IP) แบบครบชุด มีทั้งตัวส่งกระแส ตัวเลือกอิเล็กโทรด คอมพิวเตอร์ภาคสนาม และหน้าจอสัมผัสในตัว รองรับตั้งแต่งาน sounding 1D, ERT 2D, 3D ไปจนถึงการติดตั้งแบบ 4D monitoring สำหรับงานติดตามการเปลี่ยนแปลงในเวลาเดียวกัน ABEM Terrameter LS 2 is a fully integrated resistivity and time-domain IP imaging system combining a powerful current transmitter, electrode selector, field computer and touch interface for 1D soundings, 2D/3D ERT and 4D monitoring surveys.

ระบบถูกออกแบบให้ยืดหยุ่นต่อการใช้งานในหลายสาขา ไม่ว่าจะเป็นการหาแหล่งน้ำบาดาล การทำแผนที่ธรณีวิทยา งานสำรวจแหล่งแร่ งานตรวจสอบมลพิษในดิน และงานวิจัยด้านสิ่งแวดล้อม ด้วยโครงเครื่องอะลูมิเนียมแข็งแรงระดับ IP66 และฮาร์ดแวร์ที่อัปเกรดได้ด้วย license code ทำให้ Terrameter LS 2 พร้อมเติบโตไปกับความต้องการของโครงการในระยะยาว Designed for a broad range of applications – from groundwater exploration and geological mapping to mineral prospecting, contamination studies and environmental research – the rugged IP66 aluminium chassis and scalable licensing concept ensure that Terrameter LS 2 can grow with your projects over time.

Measurement channels

Up to 12
multi-channel ERT

Electrodes

81–16,000+
with ES10-64C

Methods

RES · IP · SP
1D–4D surveys

เหตุผลที่วิศวกรเลือกใช้Why engineers choose Terrameter LS 2

เพิ่ม productivity ในสนามสำรวจBoost field productivity

รองรับได้ถึง 12 measurement channels และ built-in electrode selector เพื่อเชื่อมต่ออิเล็กโทรดจำนวนมาก รวมถึงโหมด IP แบบ 100% duty cycle ที่ช่วยเก็บข้อมูลได้เร็วและมี signal-to-noise ratio สูง เหมาะสำหรับงาน ERT ระยะทางยาวและโครงการที่ต้องการลดเวลาพักหน้างานให้สั้นที่สุด Up to 12 simultaneous channels, an integrated electrode selector and 100% duty cycle IP measurements allow faster data acquisition with improved signal-to-noise ratio, ideal for long ERT lines and time-critical projects.

สเกลได้ตามโครงการของคุณScalable to your projects

รูปแบบ hardware licensing ทำให้สามารถเลือก configuration ให้เหมาะกับงบประมาณและงานปัจจุบัน แล้วค่อยอัปเกรดภายหลังได้เพียงโหลด license code เพิ่ม ไม่ว่าจะเป็นจำนวนแชนเนล วิธีสำรวจ หรือความสามารถด้าน IP ขั้นสูง A unique hardware licensing system lets you start with a configuration that fits today’s budget and later unlock more channels, methods or advanced IP functionality simply by applying a new license code.

ออกแบบเพื่อภาคสนามที่สมบุกสมบันBuilt for harsh field conditions

ตัวเครื่องอะลูมิเนียมระดับ IP66, ช่วงอุณหภูมิการใช้งานกว้าง, ขั้วต่อเกรดภาคสนาม และกระจกนิรภัยหนา รองรับทั้งงานบนบก ในน้ำ หรือบนเขื่อน/คันดิน ร่วมกับความสามารถด้าน remote connectivity ที่ช่วยให้ทีมซัพพอร์ตสามารถตรวจเช็คและอัปเดตซอฟต์แวร์ได้จากระยะไกล The IP66-rated aluminium housing, wide operating temperature range, rugged connectors and shatter-resistant display make it a reliable choice for demanding land, marine and dam monitoring projects, supported by remote connectivity for updates and troubleshooting.

คุณสมบัติเด่น (Features) Key features

ฟังก์ชันหลักของ ABEM Terrameter LS 2 ที่ช่วยยกระดับคุณภาพข้อมูลและความสะดวกในการทำงานภาคสนาม Highlighting the main Terrameter LS 2 capabilities that enhance data quality and streamline field workflows.

Active Guidance Active Guidance

Terrameter LS 2 เป็นเครื่องรุ่นแรกที่รองรับ ABEM Active Guidance เพียงกดปุ่มเดียว ระบบจะตรวจจับหน้าจอหรือเมนูที่ใช้งานอยู่และแสดงคำแนะนำที่เกี่ยวข้องทันที ช่วยลดข้อผิดพลาดจากการตั้งค่าผิด และถ่ายทอดทริกจากทีม Application Engineer ของผู้ผลิตมาถึงมือผู้ใช้หน้างานโดยตรง Terrameter LS 2 is the first instrument to feature ABEM Active Guidance – a context-aware help system that recognises the current screen or command and provides relevant tips, warnings and best-practice advice so you can avoid common mistakes and configure surveys with confidence.

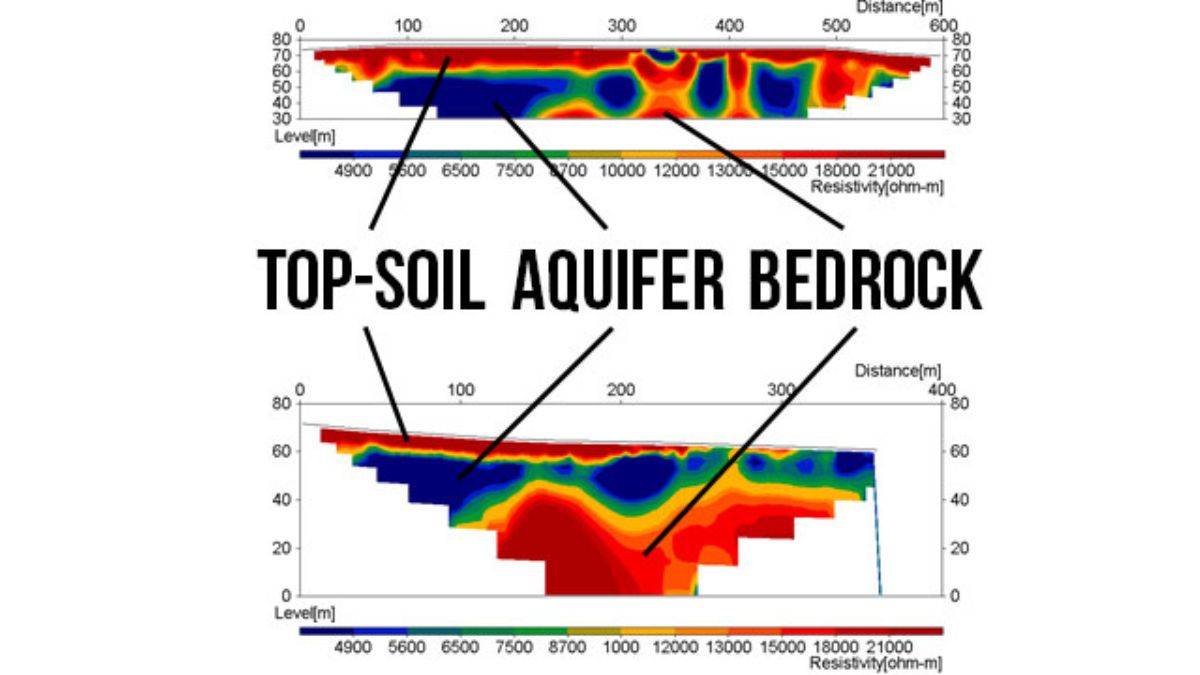

Terrameter LS 2 outstanding data quality

Data quality ระดับคลาสนำตลาด Outstanding data quality

ทุก measurement channel ใช้ digitiser ความละเอียด 24-bit พร้อมวงจรเลือกช่วงแรงดันอัตโนมัติ 3 ช่วง ทำให้เก็บได้ทั้งสัญญาณเล็กและใหญ่โดยไม่ clip และลดการรบกวนข้ามแชนเนลด้วยการแยกทางไฟฟ้าระหว่างแต่ละช่อง โหมด IP แบบ 100% duty cycle ช่วยให้ได้ข้อมูล chargeability ที่คมชัดและมีเวลา stack มากขึ้นเพื่อเพิ่ม S/N Each channel uses a dedicated 24-bit digitiser with automatic selection of three voltage ranges, capturing both weak and strong signals without clipping while electrical isolation reduces cross-talk between channels. The unique 100% duty cycle IP mode delivers higher-quality chargeability data and allows more stacks for better S/N ratios.

Terrameter LS 2 remote connectivity and scalability

สเกลได้ พร้อม remote connectivity Scalability & remote connectivity

สเปกเครื่องควบคุมผ่าน license code ทำให้สามารถ unlock ฟังก์ชันใหม่ได้ผ่านอินเทอร์เน็ตหรือ USB ขณะที่ Wi-Fi, Ethernet และ mobile connectivity ช่วยให้ควบคุมเครื่องจากระยะไกล ดาวน์โหลดข้อมูล หรือให้ทีม ABEM ช่วยวิเคราะห์ปัญหาได้โดยไม่ต้องส่งเครื่องกลับศูนย์ A license-controlled hardware concept lets you upgrade specifications via internet or USB, while Wi-Fi, Ethernet and mobile connectivity enable remote control, data download and off-site support – keeping your instrument up-to-date and minimising downtime.

งานที่เหมาะสม (Applications) Typical applications

การสำรวจน้ำบาดาล Groundwater prospecting

การทำแผนที่ธรณีวิทยา Geological mapping

งานสำรวจแหล่งแร่ Mineral exploration

งานปฐพีและธรณีเทคนิค Geotechnical pre-investigation

การติดตามมลพิษในดินและน้ำใต้ดิน Contamination mapping & monitoring

การสำรวจธรณีความร้อน Geothermal prospecting

งานสำรวจใต้น้ำตื้น / Sub-bottom Shallow marine / sub-bottom mapping

เขื่อน คันดิน และงานโบราณคดี Dams, embankments & archaeology

ซอฟต์แวร์ที่เกี่ยวข้องRelated software

ABEM Terrameter software & LS Toolbox

ใช้สำหรับอัปเดตเฟิร์มแวร์ จัดการ spread / protocol file และดาวน์โหลดข้อมูลจาก Terrameter LS 2 ไปยังคอมพิวเตอร์ พร้อมทั้งจัดการ setting file สำหรับความถี่ไฟฟ้ากำลัง 50/60 Hz ให้เหมาะกับไซต์งานในประเทศไทย Instrument software and the LS Toolbox are used for firmware updates, spread and protocol management, data download and handling settings files optimised for 50/60 Hz power-line environments.

Inversion & modelling workflow

ดาต้าจาก Terrameter LS 2 สามารถนำไปประมวลผลต่อในซอฟต์แวร์ inversion เช่น Res2DInv/Res3DInv หรือ Aarhus Workbench เพื่อสร้างแบบจำลอง 2D/3D/4D, แสดง section/volume และเตรียมรายงานเชิงวิศวกรรมได้อย่างมืออาชีพ Terrameter LS 2 data can be inverted and modelled in dedicated ERT software such as Res2DInv/Res3DInv or Aarhus Workbench, enabling 2D/3D/4D models, cross-sections and volumes ready for engineering reports.

ดาวน์โหลดเอกสารDownloads

ABEM Terrameter LS 2 – Product Brochure (PDF)

Overview, features & typical applications

PDF

ABEM Terrameter LS 2 – Technical Specifications

Detailed electrical & mechanical parameters

PDF

ABEM Terrameter LS 2 – User Manual

Operation guide, survey setup & troubleshooting

PDF

ABEM Terrameter – Accessories Catalogue

Cables, electrodes, breakout box & transport cases

PDF

กำลังวางแผนงาน Resistivity/IP อยู่หรือไม่?Ready to deploy Terrameter LS 2 in your projects?

ทีมวิศวกรของเราช่วยแนะนำการเลือก configuration, การออกแบบ spread และ workflow ตั้งแต่การวางแผนสำรวจ เก็บข้อมูล จนถึงการ inversion และจัดทำรายงานสำหรับหน่วยงานของคุณได้ครบในที่เดียว Our engineers can help you choose the right configuration, design spreads and define a workflow from survey planning and data acquisition through inversion and reporting for your organisation.
