เครื่องมือวัดดัชนีความขรุขระสากล (ULTRA-LIGHT PROFILER)

เครื่องมือวัดดัชนีความขรุขระสากล (ULTRA-LIGHT PROFILER)

รายละเอียด

เครื่องมือวัดดัชนีความขรุขระสากล (IRI) Class 1 Profiler เป็นเครื่องมือสำหรับตรวจสอบความขรุขระของผิวถนน ทางจักรยานและทางเท้า มีขนาดกะทัดรัดและน้ำหนักเบาสามารถพกพาหรือเก็บรักษาได้อย่างง่ายดาย ทดสอบได้ตามมาตรฐาน ASTM E950 และ World Bank Standard class 1 โดยสามารถประมวลผลเป็นหน่วยการวัดดัชนีความขรุขระสากล (International Roughness Index; IRI)

สามารถทำการทดสอบและบันทึกข้อมูลได้ทุก ๆ ระยะ 25 มิลลิเมตร (1.0 นิ้ว)

มีอุปกรณ์วัดระยะทาง (Encoder) โดยสามารถวัดค่าได้ความละเอียด (Distance resolution) 0.13 มิลลิเมตร/ตัวอย่าง

อุปกรณ์วัดความเอียงของเครื่องมือชนิดวัดความเร่งตามแนวแกน (Accelerometer) มีค่าความความถูกต้อง (Accuracy) 0.0001g

และอุปกรณ์เลเซอร์สำหรับวัดค่าความขรุขระของผิวทางชนิด Class 3B ซึ่งมีความถี่ 32 kHz

มีอุปกรณ์ระบุพิกัดทางภูมิศาสตร์ (GPS)

สามารถเริ่มบันทึกข้อมูลที่ความเร็วเริ่มต้น ตั้งแต่ 8 กิโลเมตรต่อชั่วโมง

CS8600 Ultra-Light Profiler

ยานพาหนะ

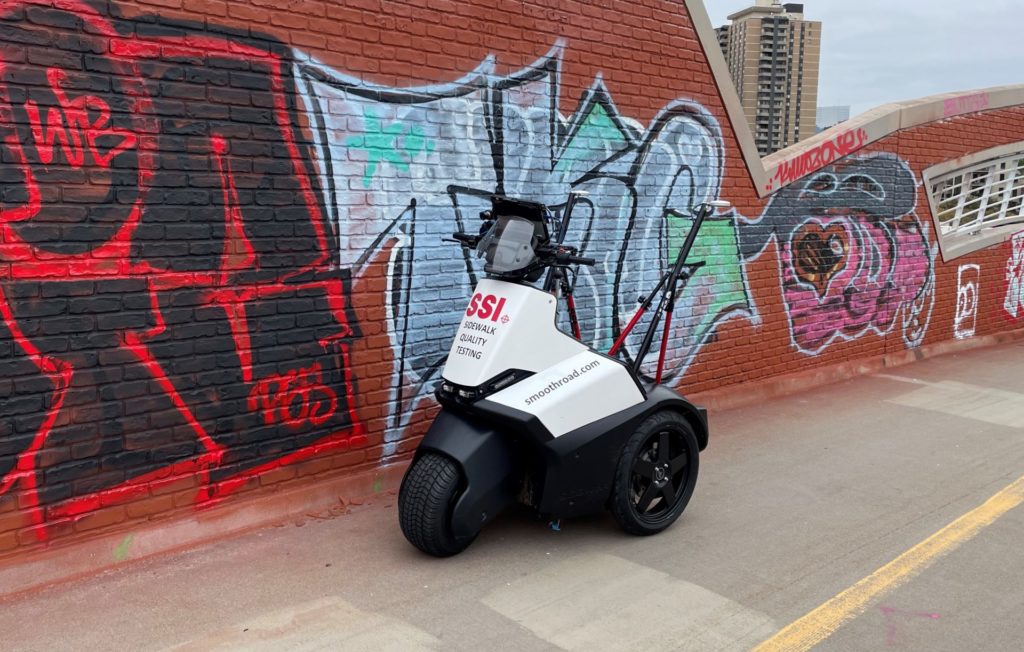

Segway SE-3 เป็นรถเข็นไฟฟ้าแบบสามล้อที่มีความเร็วสูงถึง 15 ไมล์ต่อชั่วโมง อุปกรณ์ดังกล่าวประกอบด้วยอุปกรณ์อิเล็กทรอนิกส์ SSI และเซ็นเซอร์ด้านหลังยางหน้า ระบบสามารถรวบรวมข้อมูลได้ทุกความเร็วที่พาหนะเจ้าบ้านสามารถเดินทางได้ ข้อมูลโปรไฟล์ CS8600 สามารถวิเคราะห์ได้ภายใต้เกณฑ์การปฏิบัติตามทางเท้า ADA ตำแหน่งที่เกินเกณฑ์ทางเท้าดังแสดงด้านล่างอาจถูกรายงานในรูปแบบไฟล์ PDF หรือ GIS

ความถูกต้อง

ด้านล่างคือการเปรียบเทียบของ CS8600 Ultra-Light profiler กับ FHWA CS8800 profiler เดินที่ผ่านการตรวจสอบความถูกต้องมากกว่าหนึ่งในสิบของเส้นทางทดสอบไมล์ การวัดถูกนำมาใช้ในวงล้อเดียวกันพร้อมเครื่องหมายสีเพื่ออำนวยความสะดวกในการติดตามอุปกรณ์อย่างสม่ำเสมอ

เปรียบเทียบของ CS8600 Ultra-Light profiler กับ FHWA CS8800 profiler

ตัวเลือกการรายงาน

ข้อมูลสามารถรายงานในค่าระดับการขี่ตามระดับความสูงเช่น PRI หรือ IRI การรายงานสองทางสามารถให้ CS8600 ตัวเลือกในการรายงาน MRI และ HRI ไฟล์ทั้งหมดสามารถนำเข้าสู่ ProVal หรือพิมพ์เป็นรายงาน PDF นอกจากนี้พารามิเตอร์ความสอดคล้องของทางเท้า ADA สามารถส่งออกจากโปรไฟล์ที่รวบรวมได้ CS8600 อัลตร้าไลท์ Profiler มีความเร็วในคอลเลกชันได้เร็วกว่า CS8900 ADA Acess Profiler

ซอฟต์แวร์

  • การแสดงผลบนหน้าจอและการรายงานผลโปรไฟล์อย่างรวดเร็ว
  • รองรับ Google Earth, Google Maps และ Microsoft MapPoint
  • นำทางไปยังสถานที่ต่างๆภายในข้อมูลโปรไฟล์โดยใช้ GPS Tracker แบบเรียลไทม์และความสามารถในการนำทาง / การทำแผนที่
  • พารามิเตอร์ที่ผู้ใช้สามารถเลือกได้สำหรับหน่วยภาษาอังกฤษและหน่วยเมตริก
  • แสดงข้อมูลแบบเรียลไทม์ของการติดตามโปรไฟล์ระยะทางค่า GPS และ IRI
  • แป้นพิมพ์ลัดที่ผู้ใช้ตั้งโปรแกรมได้
  • ความสามารถในการรวบรวมข้อมูลด้วยความเร็วต่ำ
  • หยุดพื้นที่ที่รวมอยู่ในคอลเลกชัน ดูพื้นที่ที่หยุดชั่วคราวแยกหรือแยกออก
  • ดัชนีส่วนกำหนดค่าหลายรายการ: IRI (ดัชนีความหยาบสากล), ค่าเฉลี่ย IRI (MRI), ดัชนีการขี่รถครึ่งหนึ่ง (HRI), ดัชนีการขี่โปรไฟล์ (PRI), จำนวนการขี่ (RN)
  • เอาต์พุตหลายรายการสำหรับพื้นที่ที่มีการแปลเป็นภาษาท้องถิ่น: IRI แบบหยาบขึ้นอยู่กับเกณฑ์ที่ผู้ใช้ระบุ Rolling Straightedge, Profilograph ต้องบดแม่แบบเท็กซัส 1001-S ความหยาบหน่วงภาษาท้องถิ่น
  • ข้อมูลดิบสามารถเขียนซ้ำได้: เปลี่ยนพารามิเตอร์ได้ตลอดเวลา
  • ผู้ใช้กำหนดค่าการกรองสำหรับตัวกรอง high และ low pass
  • ความสามารถในการรายงานผลการสืบค้นกลับที่จดสิทธิบัตรหลายรายการ (แสดง 2-3 ร่องรอยเคียงข้างกัน)
  • ส่งออกข้อมูลไปยัง (PPF, ERD), PDF, Excel, CSV, PRO, CAD, แบบสำรวจและข้อความ
  • ข้อมูลถูกเข้ารหัสเพื่อความปลอดภัย
